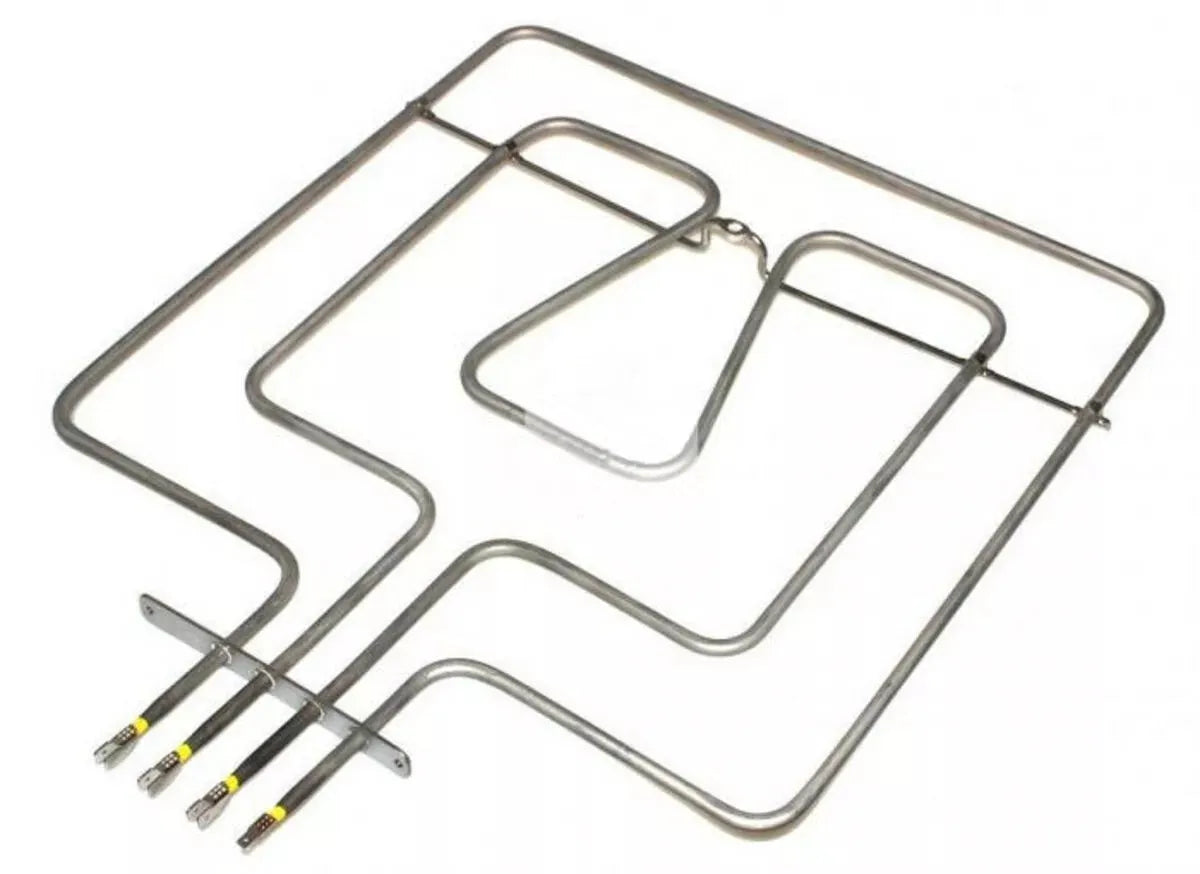

20006486 Horní těleso k pečicí troubě

Dvouokruhové horní grilovací topné těleso do trouby 2700 W

Toto dvouokruhové horní grilovací topné těleso do trouby je originální náhradní díl s kódem 20006486. Je určeno pro vybrané trouby a sporáky Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Těleso je umístěno v horní části pečicího prostoru a zajišťuje horní ohřev, grilování, zapékání a opékání povrchu pokrmů. Jedná se o dvouokruhové topné těleso s celkovým výkonem 2700 W při napětí 220–240 V. Nahrazuje starší katalogová čísla 20003529 a 00776188.

K čemu slouží a kdy je potřeba výměna?

Horní topné těleso převádí elektrickou energii na sálavé teplo a ohřívá pečicí prostor shora. Dvouokruhové provedení umožňuje podle zvoleného programu zapínat jednotlivé části tělesa samostatně nebo společně. Těleso se používá pro horní ohřev, grilování, gratinování a v kombinaci s dalšími topnými prvky také pro běžné pečení.

Výměnu horního grilovacího tělesa doporučujeme zejména v těchto případech:

• Horní ohřev nebo funkce grilu vůbec nehřeje.
• Zahřívá se pouze jedna část topného tělesa.
• Těleso dosahuje jen nízké teploty nebo se zahřívá velmi pomalu.
• Pokrm se shora nezapéká nebo se opéká výrazně nerovnoměrně.
• Na tělese je viditelné přerušení, prasklina, deformace nebo propálené místo.
• Při zapnutí grilu nebo horního ohřevu dochází k vybavení jističe či proudového chrániče.
• Z prostoru tělesa se ozývá praskání, objevuje se jiskření nebo zápach po spálenině.
• Elektrickým měřením bylo potvrzeno přerušení jednoho z topných okruhů.
• Byl zjištěn svod topného tělesa na kovovou kostru spotřebiče.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Zajišťuje horní ohřev a grilování v pečicím prostoru trouby.
• Je vhodné pro zapékání, gratinování a opékání povrchu pokrmů.
• Používá dvouokruhové elektrické provedení.
• Umožňuje podle konstrukce trouby samostatné nebo společné spínání topných okruhů.
• Má celkový jmenovitý výkon 2700 W.
• Je určeno pro napájecí napětí 220–240 V.
• U kompatibilních modelů odpovídá původnímu tvaru, výkonu a elektrickému zapojení.
• Správně se upevňuje do určených držáků a montážních bodů trouby.
• Je vhodné jako přímá náhrada původního nefunkčního nebo poškozeného tělesa.
• Nahrazuje díly 20003529 a 00776188.

Provedení a použití

Díl 20006486 je v katalozích uváděn jako horní topné těleso, dvouokruhové grilovací těleso, horní grilovací spirála, těleso horního ohřevu, heater-top dual-circuit, upper heating element, grill heating element, Heizung-Oberhitze zweikreisig nebo résistance supérieure de gril.

Topné těleso má celkový výkon 2700 W při napětí 220–240 V. Dvouokruhové provedení zpravidla obsahuje více elektrických kontaktů pro nezávislé nebo kombinované spínání jednotlivých částí horního ohřevu.

Podle zvoleného programu může trouba používat pouze část tělesa, celý grilovací okruh nebo horní těleso v kombinaci se spodním či horkovzdušným ohřevem.

Jedná se o samotné elektrické topné těleso. Upevňovací šrouby, držáky, přívodní vodiče, elektrické konektory, teplotní čidlo, termostat, tepelná pojistka ani řídicí elektronika nemusí být součástí dodávky.

Související díly

Při výměně doporučujeme zkontrolovat také přívodní vodiče, elektrické konektory, upevňovací držáky, teplotní čidlo, termostat, tepelnou pojistku, přepínač funkcí, výkonová relé a řídicí elektroniku trouby.

Pokud horní ohřev nebo gril nefunguje ani po výměně tělesa, nemusí být příčinou samotný topný prvek. Stejný problém může způsobit přerušený vodič, vypálený konektor, vadné relé, přepínač programů, teplotní čidlo nebo závada elektronického modulu.

Pokud se zahřívá pouze jedna část tělesa, může být přerušen jeden z topných okruhů nebo může chybět napájení na některém kontaktu. Před výměnou je proto vhodné proměřit oba okruhy i jejich přívodní vedení.

Před montáží nového tělesa doporučujeme důkladně zkontrolovat elektrické konektory. Uvolněné nebo vypálené kontakty mohou vytvářet vysoký přechodový odpor, přehřívat se a následně poškodit také nový díl.

Doporučení k používání a údržbě

Pečicí prostor pravidelně čistěte od mastnoty, připálených zbytků potravin a dalších nečistot. Silné usazeniny mohou při grilování kouřit, zapáchat nebo se v krajním případě vznítit.

Při čištění nepoužívejte ostré kovové předměty, drátěnky ani abrazivní prostředky přímo na topné těleso. Mohlo by dojít k poškození jeho povrchu nebo elektrické izolace.

Na topné těleso nestříkejte agresivní čisticí prostředky a nepokoušejte se je mechanicky ohýbat. Deformace může způsobit kontakt tělesa s krytem, roštem nebo jinou kovovou částí trouby.

Při grilování používejte vhodné nádoby a dodržujte doporučenou vzdálenost pokrmu od tělesa. Potraviny, pečicí papír, hliníková fólie ani nádobí se nesmějí topného tělesa přímo dotýkat.

Grilovací program používejte pouze se zavřenými nebo podle návodu správně nastavenými dveřmi trouby. Konkrétní způsob použití vždy přizpůsobte pokynům výrobce spotřebiče.

Při jiskření, výrazném zápachu, deformaci tělesa nebo opakovaném vybavení elektrické ochrany troubu dále nepoužívejte.

Doporučení k montáži

Před výměnou troubu odpojte od elektrické sítě a ověřte nepřítomnost napětí. Nestačí pouze vypnout spotřebič ovládacím prvkem. U pevně připojené trouby vypněte odpovídající jistič.

Přístup k elektrickým kontaktům horního tělesa může podle konstrukce konkrétního modelu vyžadovat demontáž zadního nebo horního vnějšího krytu trouby.

Před odpojením původního tělesa si poznamenejte nebo vyfotografujte polohu všech vodičů. U dvouokruhového provedení je správné zapojení jednotlivých kontaktů nezbytné pro funkci horního ohřevu i grilu.

Konektory uvolňujte za jejich kovovou nebo izolovanou část, nikoli tahem za vodiče. Zkontrolujte, zda nejsou uvolněné, zkorodované, vypálené nebo tepelně poškozené.

Původní těleso přidržujte a opatrně uvolněte ze všech upevňovacích bodů. Zabraňte jeho pádu na smaltovaný povrch pečicího prostoru.

Nové těleso nasaďte ve správné orientaci a rovnoměrně je upevněte ve všech určených bodech. Těleso nesmí být zkroucené a nesmí se dotýkat stěn trouby ani dalších kovových součástí mimo předepsaná uložení.

Jednotlivé vodiče připojte na správné kontakty podle původního zapojení nebo servisní dokumentace. Konektory musí pevně držet a kabely nesmějí být vedeny přes ostré nebo nadměrně horké části.

Po sestavení proveďte krátkou provozní zkoušku jednotlivých funkcí horního ohřevu a grilu. Ověřte, zda se oba topné okruhy spínají správně a zda nevzniká jiskření, zápach nebo neobvyklý hluk.

Vzhledem k práci se síťovým napětím, dvouokruhovému zapojení a nutnosti následné kontroly elektrické bezpečnosti doporučujeme výměnu svěřit osobě s odpovídající odbornou kvalifikací.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu horního grilovacího tělesa podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Přestože mohou topná tělesa vypadat velmi podobně, mohou se lišit tvarem, rozměry, výkonem, počtem topných okruhů, počtem kontaktů a rozmístěním upevňovacích bodů.

Díl 20006486 je dvouokruhové horní topné těleso s celkovým výkonem 2700 W při napětí 220–240 V. Nahrazuje starší katalogová čísla 20003529 a 00776188.

Samotný vzhled, shodný výkon nebo podobný počet elektrických kontaktů nejsou pro správný výběr dostačující. Rozhodující je vždy kompletní označení spotřebiče uvedené na jeho typovém štítku.
