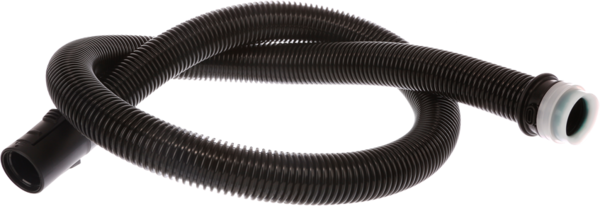

Sací hadice s otočným spojem do vysavače

Tato sací hadice s otočným spojem do vysavače je originální náhradní díl Bosch / Siemens / B/S/H/ s kódem 17006766. Je určena pro vybrané podlahové vysavače podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Hadice vytváří pružné vzduchové spojení mezi tělem vysavače a madlem s teleskopickou trubkou nebo používanou hubicí. Přivádí proud nasávaného vzduchu společně s prachem a nečistotami do filtračního systému vysavače.

Díl se dodává v černém provedení s koncovkou pro připojení k tělu vysavače a s protilehlým připojením pro původní madlo. Konstrukce obsahuje otočný spoj, který umožňuje částečné natáčení hadice při pohybu vysavače a pomáhá omezovat její kroucení.

Balení obsahuje 1 sací hadici s připojovacími koncovkami. Samostatné madlo, teleskopická trubka, podlahová hubice a další příslušenství nejsou součástí dodávky.

Aktuální díl 17006766 je výrobcem veden jako náhrada starší originální hadice 17006509. Nahrazení platí pouze u spotřebičů, ke kterým je nový díl katalogově přiřazen podle úplného E-Nr. a výrobního indexu.

K čemu slouží a kdy je potřeba výměna?

Sací hadice umožňuje pohodlný pohyb madla, trubky a hubice kolem vysavače. Její pružné stěny se musí při používání ohýbat, ale současně musí zůstat vzduchotěsné, aby nedocházelo ke ztrátě podtlaku.

Jedna koncovka připojuje hadici k sacímu otvoru vysavače. Druhá strana slouží k nasazení odpovídajícího madla. Otočný spoj dovoluje koncovce natáčet se vůči hadici a omezuje její namáhání při změnách směru vysávání.

Výměnu sací hadice doporučujeme zejména v těchto případech:

• Hadice je prasklá, proděravělá nebo naříznutá.
• Vlnitý plášť se v některém místě oddělil nebo roztrhl.
• Hadice nasává falešný vzduch a sací výkon vysavače se výrazně snížil.
• Při ohnutí hadice se objevuje syčení nebo pískání unikajícího vzduchu.
• Hadice se v jednom místě trvale zalamuje a omezuje průtok.
• Materiál je ztvrdlý, zkřehlý nebo popraskaný stářím.
• Koncovka u těla vysavače je prasklá nebo nedrží v sacím otvoru.
• Zajišťovací prvky koncovky jsou ulomené nebo opotřebované.
• Hadice se při vysávání samovolně odpojuje od vysavače.
• Připojení původního madla je prasklé, deformované nebo nadměrně volné.
• Otočný spoj se zablokoval a hadice se při každém pohybu výrazně kroutí.
• Otočný spoj má nadměrnou vůli a netěsní.
• Hadice byla poškozena přejetím, přiskřípnutím ve dveřích nebo kontaktem s ostrým předmětem.
• Uvnitř hadice uvízl předmět, který nelze bezpečně odstranit.
• Hadice je deformovaná po působení vysoké teploty.
• Původní hadice chybí nebo byla nahrazena nesprávnou univerzální hadicí.
• Starší originální díl 17006509 je potřeba nahradit aktuálním provedením.

Slabý sací výkon nemusí být vždy způsoben poškozenou hadicí. Podobné potíže může vyvolat také plný sáček nebo nádoba na prach, zanesený filtr, ucpaná hubice, teleskopická trubka, sací kanál nebo závada motoru vysavače.

Před objednáním doporučujeme hadici odpojit a zkontrolovat její průchodnost i těsnost. Pokud vysavač po sejmutí hadice vytváří u sacího otvoru běžný podtlak, ale po jejím připojení výkon výrazně klesne, může být hadice ucpaná nebo netěsná.

Vlastnosti a výhody

Tento originální náhradní díl Bosch / Siemens / B/S/H/ je navržen pro sací systém určených vysavačů. Díky tomu:

• Vytváří pružné vzduchové spojení mezi vysavačem a sacím příslušenstvím.
• Vede nasávaný vzduch a nečistoty do filtračního systému spotřebiče.
• Pomáhá zachovat potřebný podtlak při vysávání.
• Má pružnou vlnitou konstrukci umožňující pohyb kolem nábytku.
• Obsahuje otočný spoj omezující kroucení hadice při práci.
• U katalogově kompatibilního vysavače odpovídá původnímu sacímu otvoru.
• Obsahuje připojení určené pro odpovídající původní madlo.
• Je vhodná pro výměnu prasklé, netěsné nebo trvale zalomené hadice.
• Nahrazuje starší originální díl 17006509 u katalogově určených spotřebičů.
• Dodává se jako 1 originální sací hadice.

Provedení, rozměry a obsah balení

Díl 17006766 je v katalozích uváděn jako sací hadice do vysavače, hadice vysavače, hadice s otočným spojem, vacuum cleaner hose, suction hose, Staubsaugerschlauch nebo Saugschlauch mit Drehgelenk.

• Katalogové číslo BSH: 17006766
• Výrobce: Bosch / Siemens / B/S/H/
• Provedení: pružná sací hadice s koncovkami
• Barva: černá
• Délka pružné části bez koncovek: přibližně 1,5 m
• Celková délka uváděná odborným prodejcem: přibližně 1 590 mm
• Průměr pružné hadice: orientačně přibližně 40 mm
• Průměr koncovky u vysavače: orientačně přibližně 46 mm
• Průměr připojení na straně madla: orientačně přibližně 42,8 mm
• Největší šířka a výška koncovky: orientačně přibližně 53 × 53 mm
• Hmotnost: orientačně přibližně 324 g
• Spoj: otočné provedení
• Nahrazený díl: 17006509
• Obsah balení: 1 sací hadice

Rozdíl mezi délkou 1,5 m a 1 590 mm vychází z odlišného způsobu měření. Údaj 1,5 m se obvykle vztahuje k pružné části hadice bez koncovek, zatímco větší hodnota může zahrnovat celou sestavu.

Uvedené průměry jsou orientační údaje odborných prodejců. Mohou být měřeny na různých částech koncovky nebo pružného pláště. Pro kompatibilitu proto nejsou rozhodující pouze naměřené průměry.

Významná je také konstrukce zajišťovacích prvků, hloubka zasunutí, tvar otočného spoje, vnitřní průřez, poloha dorazů a provedení připojení původního madla.

Obsah balení a samostatné madlo

Díl 17006766 se dodává jako samotná sací hadice s příslušnými koncovkami. Ergonomické madlo, za které uživatel drží vysavač při práci, není součástí této nabídky.

Pokud je původní madlo nepoškozené a odpovídá nové hadici, lze je zpravidla přemontovat podle konstrukce spojení.

Před objednáním zkontrolujte zejména:

• Zda je původní madlo celé a bez prasklin.
• Zda nejsou ulomené jeho zajišťovací západky.
• Zda není poškozené připojení teleskopické trubky.
• Zda původní madlo pevně drželo na staré hadici.
• Zda závada skutečně vznikla v hadici, a nikoli v madle.

Pokud je poškozená hadice i madlo, může být nutné objednat oba díly samostatně. Madlo nevybírejte pouze podle přibližného průměru, protože se mohou lišit zajištěním, dorazy a připojením teleskopické trubky.

Otočný spoj

Otočný spoj umožňuje relativní pohyb koncovky vůči pružnému tělu hadice. Při změně směru vysávání se tak nemusí celá hadice okamžitě překroutit.

Správně fungující spoj se má otáčet plynule, ale současně musí zůstat dostatečně těsný. Nadměrná vůle může způsobovat přisávání vzduchu a snížení sacího výkonu.

Pokud se otočný spoj nepohybuje, nepokoušejte se jej násilím protáčet kleštěmi. Mohlo by dojít k prasknutí plastové koncovky nebo oddělení pružné hadice.

Do spoje nenanášejte běžný olej ani mazivo bez potvrzení vhodnosti. Mazivo může zachycovat prach, poškodit některé plastové materiály nebo proniknout do sacího systému.

Související díly a diagnostika

Při výměně hadice doporučujeme zkontrolovat také madlo, teleskopickou trubku, podlahovou hubici, sací otvor vysavače, filtry a nádobu nebo sáček na prach.

Pokud nová hadice nedrží v těle vysavače, zkontrolujte nejen její koncovku, ale také protilehlý zajišťovací mechanismus v sacím otvoru spotřebiče.

Pokud se hadice samovolně odpojuje od madla, mohou být poškozené západky madla nebo protilehlá část koncovky.

Pokud je sací výkon slabý i s novou hadicí, zkontrolujte filtrační systém, sáček nebo nádobu na prach, trubku, hubici a stav motoru.

Pokud vysavač vydává vysoký pískavý zvuk, může být některá část sací cesty částečně ucpaná. Zkontrolujte celou trasu od hubice až k vstupu do vysavače.

Pokud je uvnitř hadice zachycený větší předmět, odpojte ji na obou koncích a pokuste se překážku opatrně uvolnit tupým pružným předmětem. Nepoužívejte ostrou kovovou tyč, která by mohla stěnu hadice propíchnout.

Pokud se hadice po připojení smršťuje nebo deformuje, může být zcela ucpaná nebo nemusí odpovídat průtoku daného vysavače.

Pokud se vysavač během provozu přehřívá nebo vypíná, zkontrolujte také průchodnost hadice a filtrů. Omezený průtok vzduchu může zhoršovat chlazení motoru.

Kontrola těsnosti hadice

Hadici nejprve vizuálně prohlédněte po celé délce. Zvláštní pozornost věnujte místům bezprostředně za oběma koncovkami, kde je materiál často nejvíce namáhán ohybem.

Při zapnutém vysavači lze opatrně poslouchat, zda se z některého místa neozývá syčení. Rukou lze také vnímat přisávání vzduchu kolem praskliny.

Hadici během kontroly mírně ohýbejte. Některé trhliny se otevřou pouze v určité poloze a při narovnané hadici nemusí být viditelné.

Nezakrývejte sací otvor dlouhodobě rukou. Úplné uzavření průtoku může zvyšovat zatížení motoru a některé vysavače se mohou rychle zahřát.

Do hadice nelijte vodu za účelem hledání netěsnosti. Zbytková vlhkost by se mohla dostat do motoru nebo filtračního systému.

Dočasné opravy

Menší prasklinu lze nouzově překrýt vhodnou páskou, taková oprava je však pouze dočasná. Pružná hadice se při každém použití ohýbá a lepený spoj se může znovu otevřít.

Omotaná páska může omezovat pružnost, zachytávat nečistoty a při uvolnění být nasáta do vysavače.

Zkracování hadice a opětovné nasazení původní koncovky je vhodné pouze tehdy, pokud konstrukce koncovky takovou servisní opravu umožňuje. U nerozebíratelných nebo svařených spojů může neodborný zásah koncovku zničit.

Prasklou koncovku nebo netěsný otočný spoj nedoporučujeme opravovat běžným lepidlem. Lepený spoj je mechanicky namáhán a nemusí dlouhodobě zůstat vzduchotěsný.

Doporučení k používání a údržbě

Vysavač nepřenášejte tahem za sací hadici. K přemístění používejte držadlo na těle spotřebiče.

Při vysávání netahejte hadici násilím, pokud je vysavač zachycený za nábytkem nebo práh. Nadměrný tah může poškodit koncovku a její zajištění.

Hadici nepřiskřípněte ve dveřích a nepřejíždějte ji kolečky vysavače nebo nábytku.

Zabraňte kontaktu s ostrými hranami, které mohou vlnitý plášť naříznout.

Nevysávejte horký popel, žhavé částice ani jiné předměty s vysokou teplotou. Mohou deformovat nebo propálit hadici a poškodit celý vysavač.

Nevysávejte vodu nebo mokré nečistoty, pokud není konkrétní vysavač výslovně určen pro mokré vysávání.

Při ukládání hadici nemačkejte do ostrých přehybů. Volně ji stočte do většího oblouku.

Hadici dlouhodobě neskladujte pod těžkými předměty. Trvalé stlačení může poškodit její vlnitou konstrukci.

Vnější povrch čistěte lehce navlhčeným měkkým hadříkem. Před dalším použitím jej nechte oschnout.

Hadici neponořujte do vody, pokud výrobce konkrétního vysavače takový postup výslovně nedovoluje.

Nepoužívejte rozpouštědla, benzin, aceton ani agresivní čisticí prostředky, které mohou poškodit pružný plast a koncovky.

Pravidelně kontrolujte průchodnost hadice, zejména po vysávání větších kusů papíru, textilu, sáčků nebo jiných předmětů, které mohou vytvořit ucpávku.

Doporučení k výměně

Před výměnou vysavač vypněte a odpojte síťovou zástrčku.

Hadici odpojte od těla vysavače pomocí příslušných zajišťovacích prvků. Netahejte pouze za pružnou část hadice.

Pokud je nutné použít původní madlo, prohlédněte si před demontáží způsob jeho spojení se starou hadicí.

Madlo uvolňujte pouze v místě určených západek nebo závitového spojení. Nevhodné páčení může plastovou část prasknout.

Zkontrolujte původní madlo, zda nemá poškozené západky, praskliny nebo výraznou vůli.

Novou hadici porovnejte se starým dílem. Ověřte tvar obou koncovek, zajišťovací prvky, délku a provedení otočného spoje.

Původní madlo nasaďte na novou hadici rovně a zajistěte je podle konstrukce spojení. Nepoužívejte nadměrnou sílu.

Koncovku hadice vložte do sacího otvoru vysavače až do zajištěné pracovní polohy.

Lehkým tahem ověřte, že se hadice samovolně neuvolní.

Po montáži zapněte vysavač a zkontrolujte sací výkon, těsnost spojů a volný pohyb otočné koncovky.

Pokud se objeví syčení, slabý výkon nebo se hadice uvolňuje, vysavač vypněte a znovu zkontrolujte správné nasazení obou konců.

Kompatibilita a značky

Díl 17006766 je určen pro vybrané podlahové vysavače Bosch a Siemens podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Vysavače podobného vzhledu mohou používat odlišné hadice podle konstrukce sacího otvoru, tvaru zajišťovacích západek, typu madla a výrobního provedení.

Stejný přibližný průměr hadice nebo koncovky neznamená, že bude díl správně držet a těsnit.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu konkrétního vysavače.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sací hadice podle přesného modelového označení E-Nr. vašeho vysavače. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 17006766 představuje 1 černou sací hadici s připojovacími koncovkami a otočným spojem.

Samostatné madlo není součástí dodávky. Původní madlo lze použít pouze tehdy, pokud je nepoškozené a katalogově odpovídá této hadici.

Pružná část hadice má délku přibližně 1,5 m. Celková délka včetně koncovek je odborným prodejcem uváděna přibližně 1 590 mm.

Průměr pružné části je orientačně přibližně 40 mm, koncovka u vysavače přibližně 46 mm a připojení na straně madla přibližně 42,8 mm. Tyto údaje nelze používat jako jediný podklad pro výběr.

Aktuální díl nahrazuje starší originální hadici 17006509.

Madlo, teleskopická trubka, podlahová hubice, filtry, sáček nebo nádoba na prach nejsou součástí balení.

Nejedná se o univerzální hadici použitelnou u všech vysavačů Bosch nebo Siemens.

Podobné hadice se mohou lišit zajišťovacími prvky, hloubkou zasunutí, tvarem otočného spoje, průměrem vzduchového kanálu a připojením madla.

Hadici neobjednávejte pouze podle fotografie, délky nebo naměřeného průměru původního dílu.

Rozhodující je vždy katalogové přiřazení dílu 17006766 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
