12049778 Adaptér dokovací stanice k vysavači

Adaptér dokovací stanice pro vysavač Bosch

Tento spojovací a upevňovací adaptér dokovací stanice je originální náhradní díl Bosch s kódem 12049778. Je určen pro vybrané akumulátorové a ruční vysavače Bosch podle přesného modelového označení.

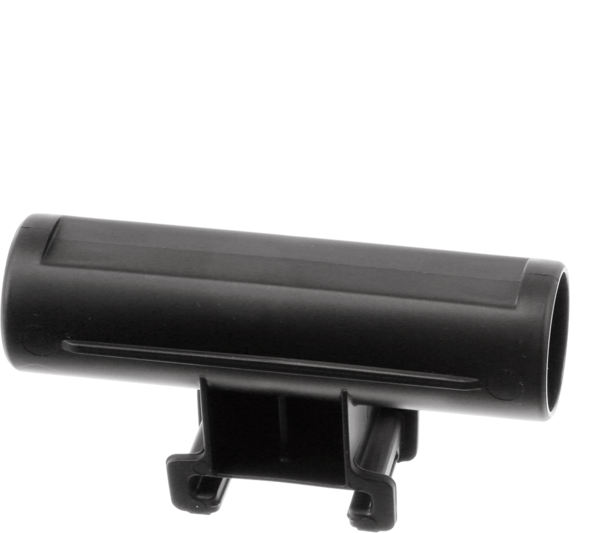

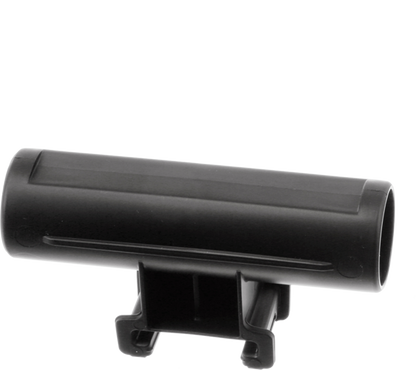

Černý plastový díl tvoří mechanickou součást dokovacího nebo odkládacího držáku vysavače. Válcová objímka a upevňovací západky pomáhají správně spojit a stabilizovat příslušné části stanice a udržet vysavač nebo jeho sací trubici v určené odkládací poloze.

Jedná se o samostatný mechanický adaptér. Nejde o kompletní dokovací stanici, nástěnný držák, nabíječku, napájecí kabel ani elektronickou nabíjecí jednotku.

K čemu slouží a kdy je potřeba výměna?

Adaptér je součástí upevňovacího systému dokovací stanice. Pomáhá vytvořit pevné spojení mezi jednotlivými částmi držáku a správně vymezit polohu vysavače nebo jeho trubice při odkládání.

Nepoškozený adaptér musí v držáku pevně sedět, nesmí mít nadměrnou vůli a jeho západky musí bezpečně zapadnout do odpovídajících upevňovacích míst. Poškozený díl může způsobit viklání, nesprávnou polohu vysavače nebo samovolné uvolňování ze stanice.

Výměna tohoto dílu bývá potřebná zejména v těchto případech:

• Válcová objímka je prasklá, deformovaná nebo jinak mechanicky poškozená.
• Jedna nebo více upevňovacích západek je ulomená.
• Adaptér nedrží bezpečně v dokovací stanici.
• Vysavač nebo sací trubice se v odkládací poloze nadměrně viklá.
• Držák již nedokáže správně vést nebo stabilizovat příslušnou část vysavače.
• Adaptér se ze stanice samovolně uvolňuje.
• Plastový díl byl poškozen pádem vysavače nebo nárazem.
• Původní adaptér při demontáži praskl nebo byl ztracen.

Vlastnosti a výhody

Tento originální náhradní díl Bosch je vyroben podle původních konstrukčních požadavků výrobce. Díky tomu:

• Tvoří spojovací část dokovacího a odkládacího systému vysavače.
• Pomáhá stabilizovat vysavač nebo jeho trubici v určené poloze.
• Má válcovou objímku odpovídající kompatibilnímu provedení stanice.
• Obsahuje integrované upevňovací výstupky a západky.
• U kompatibilních modelů odpovídá původnímu tvaru a montážním bodům.
• Má odolné černé plastové provedení.
• Obnovuje pevnost a správnou funkci poškozeného držáku.
• Dodává se jako jeden samostatný adaptér.

Provedení a použití

Díl 12049778 je v katalozích uváděn jako adaptér dokovací stanice, spojovací adaptér držáku, objímka dokovací stanice, upevňovací držák vysavače, adaptér odkládacího systému, holder, connector adapter, docking station adapter, Halterung nebo Adapter für Dockingstation.

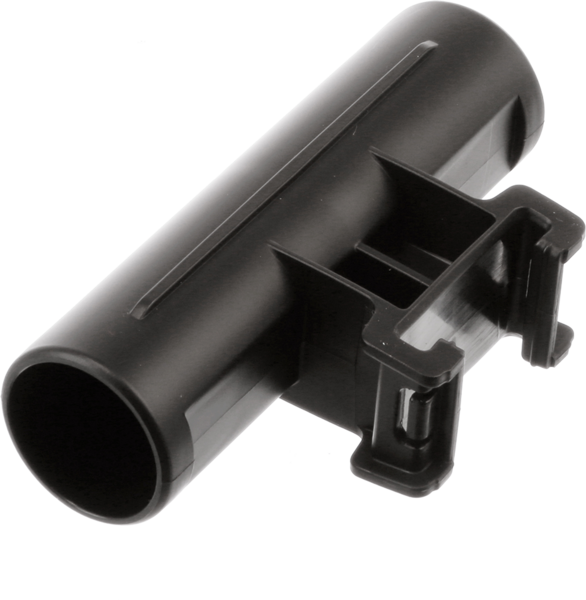

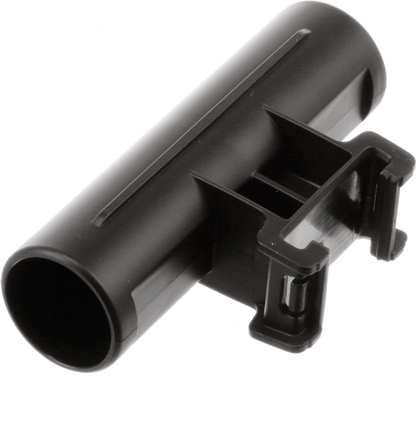

Jedná se o černý plastový díl s válcovou průchozí částí a bočními upevňovacími prvky. Adaptér je konstrukčně určen pro konkrétní dokovací stanici a způsob připojení používaný u vybraných akumulátorových vysavačů Bosch.

Nejde o univerzální objímku pro libovolnou sací trubici. Přestože může mít podobný průměr jako jiné držáky, rozhodující je tvar bočních západek, délka válcové části, profil upevňovacích míst a konstrukce celé dokovací stanice.

Příklady kompatibilních modelů

Díl je doložen například u vybraných vysavačů Bosch:

• BBS1041GQC/01,
• BBS1041GGB/01,
• BSS1041GHF/01,
• BXS1041BQC/01,
• BCS931GAC/01,
• BCS1041WAC/01,
• BCS1051POW/01.

Uvedená označení představují pouze příklady potvrzeného použití a seznam nemusí být úplný. Jednotlivé výrobní indexy stejné modelové řady mohou používat odlišné provedení držáku nebo dokovací stanice.

Související díly

Při výměně doporučujeme zkontrolovat také stav celé dokovací stanice, nástěnného držáku, upevňovacích šroubů, vodicích částí, pojistek a protilehlých montážních míst. Pokud je prasklý samotný základní držák, nemusí výměna adaptéru závadu odstranit.

Zkontrolujte také povrch sací trubice nebo jiné části, která se do válcové objímky ukládá. Deformovaný, prasklý nebo nesprávný protikus může způsobit nadměrnou vůli nebo bránit správnému zasunutí i při použití nového adaptéru.

Mezi související díly mohou podle konkrétního modelu patřit:

• kompletní dokovací nebo odkládací stanice,
• nástěnný držák vysavače,
• nabíjecí adaptér a napájecí kabel,
• sací trubice,
• držáky příslušenství,
• upevňovací šrouby a hmoždinky,
• kontaktní nebo nabíjecí části stanice.

Elektrické a nabíjecí součásti nejsou součástí dílu 12049778.

Doporučení k používání a údržbě

Vysavač do dokovací stanice vkládejte rovně a bez nadměrného bočního tlaku. Nesprávné nebo šikmé zasouvání může namáhat západky adaptéru a postupně způsobit jejich prasknutí.

Za vysavač zavěšený ve stanici netahejte a neopírejte o něj další předměty. Dokovací stanice ani její adaptér nejsou určeny k nesení dodatečné zátěže.

Pravidelně kontrolujte pevnost držáku a stav všech plastových západek. Pokud se vysavač začne viklat nebo nedrží v obvyklé poloze, zjistěte příčinu dříve, než dojde k úplnému uvolnění a pádu spotřebiče.

Adaptér čistěte měkkým suchým nebo mírně navlhčeným hadříkem. Z válcové části odstraňujte prach a nečistoty, které by mohly bránit správnému zasunutí trubice nebo jiné ukládané části.

Nepoužívejte rozpouštědla, agresivní čisticí prostředky, brusné houbičky ani vysokou teplotu. Mohly by plast zkřehnout, deformovat nebo poškodit upevňovací západky.

Díl nemažte olejem ani vazelínou. Mastnota může zachycovat prach, zhoršit stabilitu uložené části a nepříznivě působit na některé plastové materiály.

Doporučení k montáži

Před montáží vypněte vysavač, vyjměte jej z dokovací stanice a odpojte nabíjecí nebo napájecí adaptér od elektrické sítě. Pokud je držák namontován na stěně, pracujte tak, aby nemohlo dojít k jeho uvolnění nebo pádu.

Nejprve si zaznamenejte polohu původního adaptéru a způsob zapojení jeho západek. Poškozený díl uvolněte rovnoměrně ze všech upevňovacích míst. Plast nepáčte nadměrnou silou a používejte pouze vhodný nekovový nástroj, pokud je potřeba západky mírně stlačit.

Po odstranění adaptéru zkontrolujte protilehlé části dokovací stanice. Odstraňte zbytky prasklého plastu a ověřte, že nejsou poškozené otvory, vodicí drážky ani držáky, do kterých se nový díl upevňuje.

Nový adaptér porovnejte s původním dílem, zejména podle:

• průměru a délky válcové části,
• polohy bočních výstupků,
• tvaru a počtu západek,
• orientace montážních prvků,
• směru nasazení do dokovací stanice.

Adaptér nasaďte ve správné orientaci a zatlačte jej rovnoměrně až do úplného zajištění všech západek. Nepoužívejte kladivo ani nadměrnou sílu. Pokud díl nezapadne, znovu zkontrolujte jeho orientaci a stav protilehlého držáku.

Po montáži nejprve ručně ověřte, že adaptér pevně drží a nemá nadměrnou vůli. Poté opatrně vložte vysavač nebo jeho sací trubici do stanice a zkontrolujte stabilitu celé sestavy.

Před běžným používáním ověřte také pevné upevnění dokovací stanice ke stěně nebo jinému podkladu. Nový adaptér nemůže kompenzovat uvolněné šrouby, nevhodné hmoždinky ani poškozený základní držák.

Bezpečnostní upozornění

Poškozenou dokovací stanici nepoužívejte k zavěšení vysavače. Uvolnění adaptéru nebo držáku může způsobit pád spotřebiče, poškození akumulátoru, podlahy nebo zranění osob.

Před demontáží částí stanice vždy odpojte nabíječku od elektrické sítě. Adaptér 12049778 je sice mechanický díl, v jeho blízkosti však mohou být vedeny nabíjecí kabely nebo elektrické kontakty.

Prasklé západky neopravujte lepidlem, tavnou pistolí ani šrouby. Taková oprava nemusí bezpečně nést hmotnost vysavače a může bez varování selhat.

Pokud je poškozena také nosná část stanice nebo upevnění ke stěně, vyměňte odpovídající díl nebo celou stanici před dalším zavěšením vysavače.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu adaptéru podle přesného modelového označení (E-Nr.) a výrobního indexu za lomítkem vašeho vysavače Bosch. Díl 12049778 je určen pouze pro vybrané dokovací stanice a konstrukční řady vysavačů.

Podobné adaptéry se mohou lišit vnějším a vnitřním průměrem, délkou válcové objímky, polohou západek, tvarem montážních výstupků a způsobem spojení se stanicí. Samotný černý vzhled nebo přibližně stejný průměr proto nejsou dostatečné pro správný výběr náhradního dílu.

Součástí balení je jeden mechanický adaptér dokovací stanice. Kompletní stanice, nástěnný držák, vysavač, sací trubice, nabíječka, kabeláž, upevňovací šrouby a další příslušenství nejsou součástí produktu.
