12046381 Topné těleso k pračce

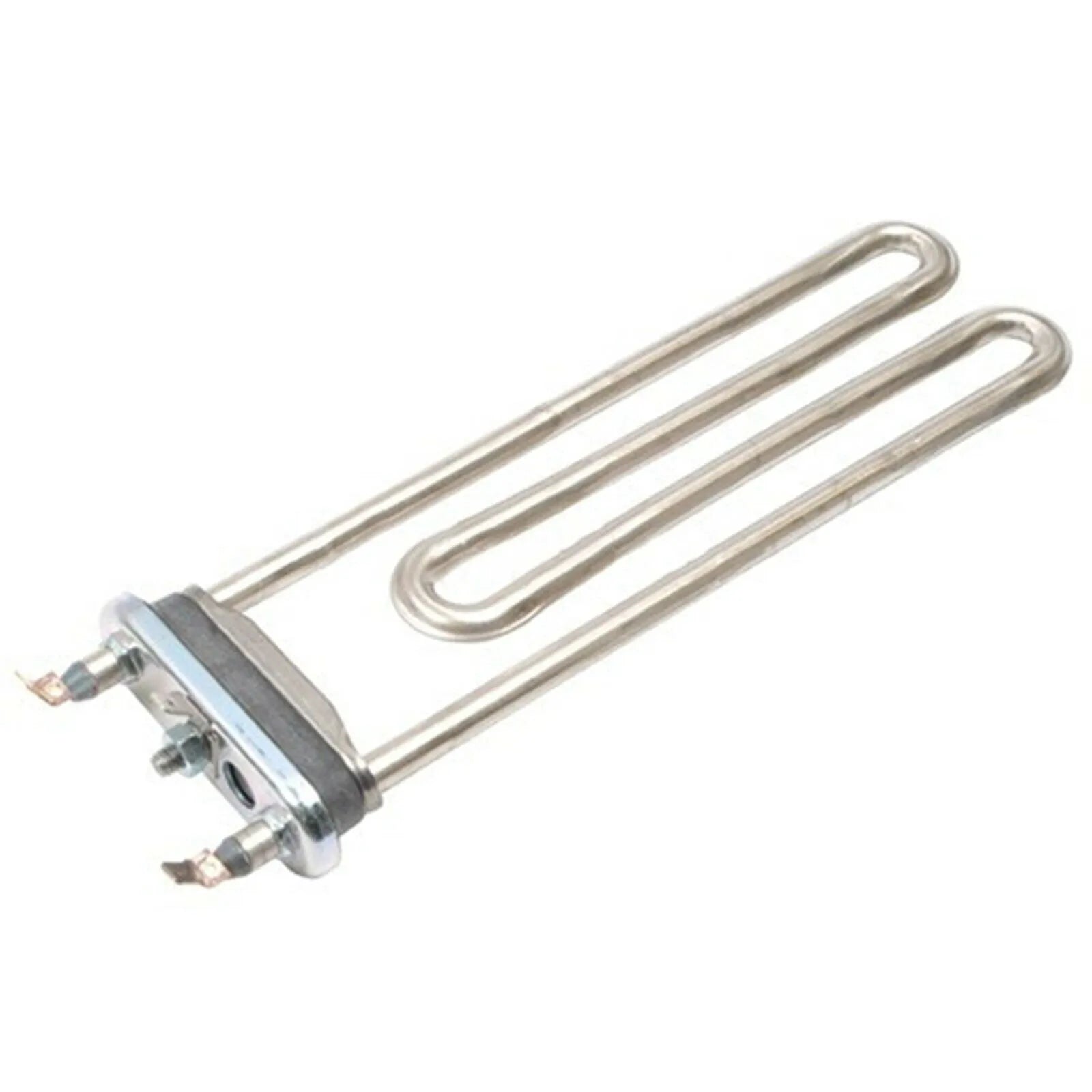

Topné těleso do pračky Bosch Siemens 2000 W

Toto topné těleso do pračky je originální náhradní díl s kódem 12046381. Je určeno pro vybrané pračky Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče výrobce B/S/H/ podle přesného modelového označení.

Topné těleso je instalováno ve spodní části vany pračky a během pracího programu ohřívá vodu na teplotu požadovanou řídicí elektronikou. Má jmenovitý příkon 2000 W, napětí 230 V a otvor pro vložení samostatného teplotního čidla NTC.

Díl obsahuje dvě tepelné pojistky, ale neobsahuje samostatné teplotní čidlo NTC ani termostat. Pokud je původní NTC čidlo nepoškozené a odpovídá novému tělesu, obvykle se přemontuje ze starého dílu.

Aktuální díl 12046381 podle oficiálního katalogu nahrazuje starší výrobní čísla 12045480, 12044213, 12042549, 12041431 a 12037827.

K čemu slouží a kdy je potřeba výměna?

Topné těleso převádí elektrickou energii na teplo a ohřívá vodu uvnitř vany pračky. Teplotu vody sleduje samostatné čidlo NTC, které předává údaje řídicí elektronice. Elektronika podle zvoleného programu topení zapíná a vypíná tak, aby byla dosažena požadovaná teplota.

Správný ohřev vody je důležitý pro rozpouštění pracího prostředku, odstraňování mastnoty a dalších nečistot, aktivaci hygienických programů i správnou délku pracího cyklu.

Výměna topného tělesa bývá potřebná zejména v těchto případech:

• Pračka neohřívá vodu a pere pouze ve studené vodě.
• Prádlo je po teplotním programu studené a nedostatečně vyprané.
• Program trvá neobvykle dlouho nebo se zastaví během fáze ohřevu.
• Spotřebič hlásí chybu související s topným okruhem nebo teplotou vody.
• Při zapnutí ohřevu vypadává jistič nebo proudový chránič.
• Topné těleso má svod elektrického proudu na ochranný vodič.
• Topná spirála je elektricky přerušená a nemá odpovídající odpor.
• Na tělese je silná vrstva vodního kamene.
• Kovový plášť topení je zkorodovaný, prasklý nebo přepálený.
• Příruba nebo pryžové těsnění netěsní a z vany uniká voda.
• Kontakty topného tělesa jsou přehřáté, zoxidované nebo mechanicky poškozené.

Podobné projevy může způsobovat také vadné čidlo NTC, poškozená kabeláž, relé topení, řídicí elektronika nebo nedostatečné napouštění vody. Před výměnou je proto vhodné závadu odborně diagnostikovat.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je vyroben podle konstrukčních a elektrických požadavků výrobce. Díky tomu:

• Zajišťuje ohřev vody během pracího programu.
• Má jmenovitý výkon 2000 W.
• Je určen pro síťové napětí 230 V.
• Obsahuje otvor pro samostatné teplotní čidlo NTC.
• Je vybaven dvěma tepelnými ochrannými pojistkami.
• U kompatibilních modelů odpovídá tvaru vany a vodicímu držáku topení.
• Obsahuje přírubu s pryžovým těsněním pro utěsnění otvoru vany.
• Má kontakty pro napájení a samostatné připojení ochranného vodiče.
• Umožňuje obnovit funkci teplotních a hygienických programů.
• Dodává se jako jeden kompletní topný článek.
• Nahrazuje několik starších výrobních provedení.

Technické údaje a provedení

• Výrobní číslo: 12046381.
• Typ dílu: topné těleso vody do pračky.
• Jmenovité napětí: 230 V.
• Jmenovitý příkon: 2000 W.
• Celková délka podle způsobu měření: přibližně 263 až 275 mm.
• Délka zasunutá do vany: přibližně 240 mm.
• Celková šířka topné části: přibližně 65 až 67 mm.
• Délka příruby: přibližně 80,5 mm.
• Výška kovové části příruby: přibližně 26 mm.
• Otvor pro teplotní čidlo NTC: ano.
• Teplotní čidlo NTC v balení: ne.
• Samostatný termostat v balení: ne.
• Tepelné pojistky: 2.
• Obsah balení: jedno topné těleso.

Rozměry jsou orientační. Jednotliví dodavatelé mohou měřit délku od příruby, od těsnění nebo včetně elektrických kontaktů, a proto se uváděné hodnoty mohou mírně lišit.

Teplotní čidlo NTC a tepelné pojistky

Topné těleso má připravený otvor pro samostatné teplotní čidlo NTC. Toto čidlo měří teplotu vody a podle její změny upravuje svůj elektrický odpor. Řídicí elektronika pračky z naměřených hodnot vyhodnocuje skutečnou teplotu vody.

Čidlo NTC není součástí dílu 12046381. Při výměně se může podle konstrukce spotřebiče použít původní čidlo, pokud není mechanicky poškozené a jeho elektrické hodnoty odpovídají požadavkům výrobce.

Součástí topného tělesa jsou dvě tepelné pojistky. Ty tvoří bezpečnostní ochranu topného okruhu při nepřípustném přehřátí. Nejde však o provozní termostat ani o náhradu čidla NTC.

Provedení a použití

Díl 12046381 je v katalozích uváděn jako topné těleso pračky, topná spirála, ohřevné těleso, topný článek, topení do pračky, washing machine heating element, washer heater, Heizelement, Heizstab nebo Heizkörper.

Topná část má zahnutý trubkový tvar, který vytváří dostatečnou teplosměnnou plochu a zároveň odpovídá prostoru mezi vanou a bubnem pračky. Kovová příruba s pryžovým těsněním uzavírá montážní otvor ve vaně.

Středový šroub a matice slouží ke stlačení pryžového těsnění. Při utažení se těsnění rozšíří a utěsní topné těleso v otvoru vany. Nadměrné utažení však může deformovat přírubu nebo poškodit těsnění.

Topné těleso musí být při montáži zasunuto také pod vnitřní vodicí držák ve vaně. Nesprávně vedené topení může zasahovat do prostoru bubnu a při jeho otáčení se poškodit.

Nahrazovaná výrobní čísla

Originální díl 12046381 je v aktuálním katalogu veden jako náhrada za:

• 12045480,
• 12044213,
• 12042549,
• 12041431,
• 12037827.

Dodaný díl proto může mít proti původnímu topení drobné vzhledové nebo konstrukční odlišnosti. Rozhodující je kompatibilita potvrzená výrobcem pro konkrétní E-Nr. pračky.

Příklady kompatibilních modelů

Díl je doložen například u vybraných praček:

• WAL24PH0TR/23,
• WAL24PH0TR/25,
• WAL24PH0TR/28,
• WAL24PH0TR/29,
• WAL24PH0TR/30,
• WAL24PH0TR/32,
• WAL28P91/23,
• WAL28P91/25,
• WAL28P91/28,
• WAL28P91/29.

Uvedená označení představují pouze příklady kompatibilních spotřebičů. Díl se používá ve velkém množství dalších modelů a současně nemusí být vhodný pro všechny pračky podobného vzhledu nebo stejné obchodní řady.

Související díly

Při výměně topného tělesa doporučujeme zkontrolovat také:

• teplotní čidlo NTC,
• konektory napájecích vodičů,
• ochranný vodič a jeho kontakt,
• kabelový svazek topného okruhu,
• relé topení na řídicím modulu,
• hladinový nebo tlakový systém pračky,
• sedlo topného tělesa ve vaně,
• vnitřní vodicí držák topení,
• stav vany a případné stopy po úniku vody.

Spálené, uvolněné nebo zoxidované konektory je nutné opravit nebo vyměnit. Nasazení nového topení na poškozené kontakty může způsobit jejich další přehřívání a opakovanou závadu.

Pokud pračka neohřívá ani po výměně tělesa, může být příčinou vadné NTC čidlo, přerušená kabeláž, nesprávná hladina vody, vadné topné relé nebo porucha řídicí elektroniky.

Diagnostika závady

Odborný servis může před výměnou ověřit elektrický odpor topné spirály, izolační stav vůči ochrannému vodiči, funkci teplotního čidla NTC a napájení topného okruhu.

Topné těleso o výkonu 2000 W při napětí 230 V má za běžných podmínek odpor přibližně v rozsahu několika desítek ohmů. Přesné posouzení musí provést technik vhodným měřicím přístrojem.

Běžný multimetr nemusí spolehlivě odhalit slabší izolační závadu. Pokud během ohřevu vybavuje proudový chránič, je vhodné provést také odborné měření izolačního odporu.

Doporučení k používání a údržbě

Pračku pravidelně udržujte podle návodu výrobce. Usazeniny pracího prostředku, mastnoty a vodního kamene mohou snižovat přenos tepla a zvyšovat tepelné namáhání topného tělesa.

Prací prostředek dávkujte podle tvrdosti vody, množství prádla a míry jeho znečištění. Nadměrné dávkování nevytváří lepší výsledek a může podporovat tvorbu usazenin uvnitř pračky.

Pravidelně používejte údržbový program nebo teplejší prací cyklus podle doporučení výrobce. Dlouhodobé praní pouze při velmi nízkých teplotách může podporovat vznik mastných a biologických usazenin.

Odvápňovací prostředky používejte pouze v množství a způsobem povoleným výrobcem pračky. Nevhodná nebo nadměrně koncentrovaná chemie může poškodit pryžové těsnění, kovový povrch topení nebo jiné části spotřebiče.

Pokud je v místě instalace velmi tvrdá voda, věnujte údržbě topného systému zvýšenou pozornost. Silná vrstva vodního kamene funguje jako tepelná izolace a může vést k místnímu přehřívání pláště topného tělesa.

Doporučení k montáži

Výměna topného tělesa vyžaduje otevření pračky a práci na elektrických částech napájených síťovým napětím. Montáž doporučujeme svěřit kvalifikovanému servisnímu technikovi.

Před zahájením opravy:

• vytáhněte přívodní kabel ze zásuvky,
• uzavřete přívod vody,
• vypusťte zbytkovou vodu přes servisní filtr,
• počkejte, až vnitřní části zcela vychladnou,
• zajistěte dostatek prostoru pro bezpečnou manipulaci.

Před odpojením vodičů si vyfotografujte jejich původní zapojení. Odpojte napájecí konektory, ochranný vodič a konektor čidla NTC. Pokud se čidlo přemontovává, vyjměte je opatrně bez poškození jeho těla a těsnicí části.

Povolte středovou matici, ale nesnímejte ji okamžitě celou. Zatlačením šroubu dovnitř uvolněte tlak na pryžové těsnění. Poté staré topné těleso opatrně vytáhněte z vany.

Sedlo ve vaně důkladně očistěte od vodního kamene, nečistot a zbytků původního těsnění. Nepoškoďte přitom plastový nebo kovový povrch vany.

Před montáží nového dílu zkontrolujte, že:

• pryžové těsnění není poškozené nebo překroucené,
• kontakty topného tělesa jsou rovné,
• otvor pro NTC odpovídá původnímu čidlu,
• ve vaně nezůstaly žádné cizí předměty,
• vnitřní vodicí držák topení není deformovaný.

Nové těleso zasuňte rovně do otvoru a dbejte na to, aby jeho topná část prošla pod vodicím držákem ve vaně. Těsnění musí po celém obvodu rovnoměrně dosednout.

Středovou matici utahujte postupně a přiměřenou silou. Nadměrné dotažení může deformovat přírubu, vytlačit těsnění nebo poškodit plastovou vanu.

Po zapojení vodičů proveďte kontrolu ochranného uzemnění, elektrického odporu a izolačního stavu. Následně spusťte krátký zkušební program a zkontrolujte těsnost příruby před zahájením ohřevu i během něj.

Bezpečnostní upozornění

Spotřebič musí být během celé opravy fyzicky odpojen od elektrické sítě. Pouhé vypnutí ovládacím tlačítkem není dostatečné.

Topné těleso pracuje se síťovým napětím a při nesprávném zapojení může způsobit úraz elektrickým proudem, poškození řídicí elektroniky nebo požár.

Ochranný vodič musí být vždy připojen na určený zemnicí kontakt. Pračku nikdy neprovozujte s odpojeným nebo nedostatečně upevněným ochranným vodičem.

Netěsné topné těleso dále nepoužívejte. Unikající voda může zasáhnout elektrické kontakty, motor nebo další části spotřebiče.

Před montáží neodstraňujte ani neupravujte tepelné pojistky. Topné těleso neopravujte pájením, svařováním, lepením ani výměnou samotné trubkové spirály.

Pokud jsou konektory ohořelé, vodiče zkřehlé nebo je poškozena vana pračky, musí být odstraněna také tato závada. Samotná montáž nového topení není dostačující.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu topného tělesa podle přesného modelového označení E-Nr. a výrobního indexu za lomítkem vaší pračky. Díl 12046381 je určen pouze pro vybraná konstrukční provedení spotřebičů.

Podobná topná tělesa se mohou lišit:

• výkonem a provozním napětím,
• celkovou délkou a šířkou topné části,
• délkou zasunutou do vany,
• tvarem a rozměry příruby,
• provedením pryžového těsnění,
• polohou otvoru pro čidlo NTC,
• typem elektrických kontaktů,
• počtem a provedením tepelných pojistek,
• tvarem odpovídajícím vnitřnímu prostoru vany.

Samotná shoda výkonu 2000 W, podobný vzhled nebo přibližně stejná délka proto nejsou dostatečné pro správný výběr náhradního dílu.

Díl 12046381 podle aktuálního oficiálního katalogu nahrazuje čísla 12045480, 12044213, 12042549, 12041431 a 12037827. Novější provedení může mít drobné vzhledové změny proti původnímu topení.

Součástí balení je jedno topné těleso s přírubou, těsněním a tepelnými pojistkami. Teplotní čidlo NTC, kabeláž, konektory a další části pračky nejsou součástí produktu.
