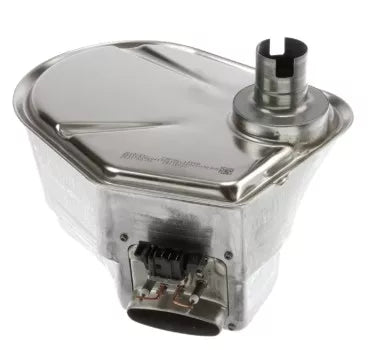

12034440 Nádoba Zeolitu k myčce nádobí

Nádoba zeolitového sušicího systému pro myčku nádobí

Tato nádoba zeolitového sušicího systému do myčky nádobí je originální náhradní díl B/S/H/ s kódem 12034440. Je určena pro vybrané myčky nádobí Bosch, Siemens, Neff a Gaggenau s technologií sušení Zeolith® nebo PerfectDry podle přesného modelového označení E-Nr. Nádoba tvoří důležitou část uzavřeného sušicího okruhu, ve kterém zeolitové granule pohlcují vlhkost ze vzduchu a při tomto procesu uvolňují teplo využívané k sušení nádobí.

Výrobce díl označuje jako Behälter Zeolith 3-Redesign, tedy nádobu Zeolith 3 v přepracovaném konstrukčním provedení. Označení „3-Redesign“ je důležité, protože v myčkách B/S/H/ existuje více generací a variant zeolitových nádob, které se mohou lišit tvarem, připojením, elektrickým provedením, polohou hrdel i způsobem upevnění.

Balení obsahuje 1 originální nádobu zeolitového systému 12034440. Ventilátor, vzduchové kanály, připojovací hrdlo, upevňovací matice, výstupní kryt uvnitř mycího prostoru, tepelný štít, kabeláž a další související díly nejsou automaticky součástí dodávky, pokud nejsou výslovně uvedeny v konkrétní nabídce.

K čemu slouží a kdy je potřeba výměna?

Zeolitový sušicí systém využívá vlastnosti přírodního minerálu zeolitu. Během sušicí fáze ventilátor odvádí vlhký vzduch z mycího prostoru do zeolitové nádoby. Zeolitové krystaly absorbují vodní páru a současně uvolňují tepelnou energii. Ohřátý a sušší vzduch je následně veden zpět do mycího prostoru, kde pomáhá dosušovat nádobí.

Při následujícím mycím programu se zeolit pomocí ohřevu regeneruje. Uložená vlhkost se z minerálu uvolní a zeolit je připraven pro další sušicí cyklus. Za normálních provozních podmínek se proto zeolit nedoplňuje jako běžný spotřební materiál.

Správná funkce nádoby je důležitá zejména pro účinné sušení plastových dóz, misek, víček a dalších předmětů, které akumulují méně tepla než sklo, porcelán nebo kov a v běžné myčce často zůstávají vlhké.

Výměna nádoby zeolitového systému může být potřebná zejména v těchto případech:

• Nádoba je mechanicky poškozená, promáčknutá, prasklá nebo netěsná.
• Zeolitový systém vykazuje viditelný únik vlhkosti nebo kondenzátu do spodní části myčky.
• Na povrchu nádoby jsou známky silné koroze, tepelného poškození nebo deformace.
• Elektrické kontakty na nádobě jsou přehřáté, opálené nebo zkorodované.
• Izolace vodičů v okolí nádoby je poškozená vysokou teplotou nebo vlhkostí.
• Myčka přestala správně sušit nádobí, přestože ostatní části sušicího systému byly prověřeny.
• Plastové nádobí zůstává po skončení programu výrazně mokré.
• Ze spodní části spotřebiče se ozývá neobvyklé praskání, syčení nebo jiný zvuk související se sušicí fází.
• Uvnitř spodního prostoru myčky se objevují zeolitové granule nebo jejich zbytky.
• Myčka podle konkrétního modelu zobrazuje chybu E:10 související s ohřevem zeolitové komory.
• Servisní měření potvrdí přerušený, zkratovaný nebo jinak vadný elektrický okruh náležející k nádobě.
• Původní nádoba byla poškozena následkem vniknutí vody do elektrické části.
• Připojovací hrdlo, těsnicí plocha nebo upevňovací část nádoby jsou deformované.
• Nádoba byla poškozena při předchozí neodborné demontáži.

Uvedené projevy samy o sobě závadu nádoby jednoznačně nepotvrzují. Nedostatečné sušení může způsobovat také nesprávně zvolený program, nedostatek leštidla, nevhodné rozmístění nádobí, závada ventilátoru, ucpaný vzduchový kanál, poškozené těsnění, vadná kabeláž, řídicí elektronika nebo závada jiného topného okruhu.

Chyba E:10 podle oficiálního významu upozorňuje na problém s ohřevem zeolitové komory. Neznamená však automaticky, že je vždy nutné vyměnit celou nádobu 12034440. Před objednáním je potřeba prověřit také elektrické přívody, konektory, odpor topného okruhu, izolační stav a řízení ze strany výkonového modulu.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je navržen pro zeolitový sušicí systém určených myček nádobí. Díky tomu:

• Vytváří uzavřený pracovní prostor pro zeolitovou část sušicího systému.
• Umožňuje využívat schopnost zeolitu absorbovat vlhkost a uvolňovat teplo.
• Podílí se na účinném sušení nádobí při nízké spotřebě energie.
• Pomáhá zlepšovat výsledky sušení plastového nádobí.
• Spolupracuje s ventilátorem, který vede vlhký vzduch do zeolitové komory.
• Spolupracuje s regeneračním ohřevem zeolitového systému.
• Navazuje na přívodní a výstupní vzduchové kanály konkrétní konstrukční platformy myčky.
• Odpovídá konstrukčnímu provedení označovanému výrobcem jako Zeolith 3-Redesign.
• U katalogově kompatibilních spotřebičů odpovídá původnímu způsobu upevnění a připojení.
• Zeolitový materiál za normálních podmínek nevyžaduje pravidelné doplňování.
• Správně fungující systém se automaticky regeneruje během provozu myčky.
• Je určen pro dlouhodobé používání uvnitř spotřebiče.
• Dodává se jako 1 originální nádoba zeolitového systému.

Provedení a obsah balení

Díl 12034440 je v katalozích uváděn jako nádoba na zeolit, zeolitová nádoba, komora zeolitového sušení, nádoba přídavného sušicího systému, Zeolithbehälter, Behälter Zeolith 3-Redesign, container zeolite 3-redesign nebo obecně jako část skříně zeolitového systému.

• Katalogové číslo BSH: 12034440
• Výrobce: B/S/H/
• Provedení: Zeolith 3-Redesign
• Použití: zeolitový sušicí systém myčky nádobí
• Umístění: spodní technický prostor myčky podle konstrukce konkrétního modelu
• Typ dílu: servisní konstrukční celek sušicího systému
• Obsah balení: 1 kus nádoby

Přesná délka, šířka, výška, hmotnost a elektrické parametry nejsou v dostupných oficiálních produktových podkladech k dílu 12034440 zveřejněny. Tyto údaje proto nelze bezpečně doplňovat podle starší nádoby, podobného dílu nebo fotografie.

Elektrické údaje se musí posuzovat podle označení přímo na dodaném dílu a podle servisní dokumentace konkrétní myčky. V různých generacích zeolitových systémů mohou být použity jiné topné prvky, příkony, konektory nebo způsoby řízení.

Oficiální katalog u dílu 12034440 neuvádí starší nahrazovaná čísla. Nelze proto automaticky tvrdit, že nahrazuje všechny starší nádoby označené Zeolith 3.

Jak funguje sušení Zeolith®?

Po ukončení hlavní mycí a oplachovací části zůstává v mycím prostoru teplý vzduch s vysokým obsahem vlhkosti. Ventilátor zeolitového systému tento vzduch nasává a vede jej do nádoby se zeolitovým materiálem.

Zeolit má porézní strukturu schopnou vázat molekuly vody. Při absorpci vlhkosti vzniká teplo, které ohřívá proudící vzduch. Suchý a teplý vzduch se následně vrací do mycího prostoru a odebírá další vlhkost z povrchu nádobí.

Tento princip je výhodný zejména u plastů, které po oplachu rychle ztrácejí teplotu a při běžném kondenzačním sušení na nich často zůstávají kapky vody.

Při následujícím mycím cyklu se zeolit zahřeje a dříve absorbovaná vlhkost se z něj uvolní. Minerál se tím regeneruje a může být opakovaně používán v dalších cyklech.

Zeolit se při běžném provozu nespotřebovává podobně jako regenerační sůl nebo leštidlo. Nádoba se proto neotevírá za účelem pravidelného doplňování granulí.

Chybové kódy a diagnostika

U některých myček Bosch a dalších spotřebičů využívajících odpovídající diagnostický systém mohou se zeolitovým sušením souviset zejména následující chybové kódy:

• E:10 – závada ohřevu zeolitové komory.
• E:07 – závada motoru ventilátoru zeolitového systému.
• E:09 – závada vnitřního topného tělesa topného oběhového čerpadla; nejde o stejný topný okruh jako u zeolitové nádoby.

Význam chyb se může podle generace, trhu nebo konkrétního modelu lišit. Vždy je nutné vycházet ze servisní dokumentace příslušného E-Nr.

Při chybě E:10 doporučujeme před objednáním nádoby provést měření elektrického okruhu zeolitového ohřevu, kontrolu svodového odporu, konektorů, kabeláže a výstupu řídicího modulu.

Při chybě E:07 zkontrolujte ventilátor, jeho oběžné kolo, napájení, kabeláž a průchodnost vzduchových cest. Výměna nádoby 12034440 nemusí závadu ventilátoru odstranit.

Pokud myčka nesuší, ale nezobrazuje chybový kód, ověřte také zvolený program, nastavení extra sušení, dávkování leštidla a způsob rozmístění nádobí.

Pokud je zeolitová nádoba netěsná, je nutné zjistit, zda nedošlo také k poškození ventilátoru, kabeláže nebo spodní bezpečnostní vany.

Pokud do zeolitového systému pronikla mycí voda, nestačí pouze vysušení spotřebiče. Vlhkost může poškodit topný okruh, zeolitový materiál, elektrické kontakty i okolní části.

Související díly

Při opravě zeolitového sušicího systému doporučujeme zkontrolovat také:

• Ventilátor zeolitového systému.
• Přívodní a výstupní vzduchové kanály.
• Připojovací hrdlo mezi nádobou a mycím prostorem.
• Těsnění připojovacího hrdla.
• Upevňovací matici zeolitového výstupu.
• Vnitřní výstupní kryt nebo vyfukovací uzávěr.
• Tepelný štít mezi nádobou a spodní konstrukcí myčky.
• Elektrickou kabeláž a konektory topného okruhu.
• Kabeláž a konektory ventilátoru.
• Výkonový nebo řídicí modul myčky.
• Spodní bezpečnostní vanu a systém ochrany proti úniku vody.

Pokud je poškozené pouze vnější připojovací hrdlo, matice, těsnění nebo výstupní kryt, může být u některých modelů možné objednat příslušnou část samostatně. Vždy je ale nutné ověřit její katalogové přiřazení ke konkrétnímu E-Nr.

Pokud je nádoba deformovaná nebo netěsná, nedoporučujeme ji opravovat lepením, tmelením, svařováním nebo jinou neoriginální úpravou. Díl pracuje s teplem, proudícím vzduchem, vlhkostí a elektrickým ohřevem.

Pokud jsou uvnitř spodního prostoru volné zeolitové granule, musí být před uvedením myčky do provozu odborně odstraněny a musí být nalezeno místo, ze kterého unikly.

Podobná provedení

V myčkách B/S/H/ se používá více podobných nádob a servisních sad zeolitového systému. Mezi katalogově dohledatelná odlišná provedení patří například:

• 12009751 – nádoba Zeolith 3 používaná u jiných modelových a výrobních variant.
• 12037641 – nádoba Zeolith 3-Redesign-NEL.
• 12041850 – opravná sada zeolitové nádoby s dalšími připojovacími částmi pro vybrané modely.
• 00658793 – nádoba zeolitového systému používaná u jiných konstrukčních generací.
• 00647359 – kompletní přídavný zeolitový sušicí systém pro jiné spotřebiče.

Uvedené díly nelze bez katalogového potvrzení vzájemně zaměňovat. Mohou se lišit tvarem nádoby, umístěním vstupu a výstupu, elektrickým připojením, konstrukcí ohřevu, upevněním, tepelným štítem nebo provedením připojovacího hrdla.

Označení „Zeolith 3“ samo o sobě kompatibilitu nepotvrzuje. Rozhodující je úplné originální číslo náhradního dílu přiřazené ke konkrétnímu E-Nr. myčky.

Doporučení k používání a údržbě

Zeolitová nádoba není běžně přístupnou uživatelskou částí a nevyžaduje pravidelné otevírání, čištění ani doplňování zeolitových granulí.

Nepokoušejte se do nádoby nalévat vodu, čisticí prostředek, odvápňovač ani jinou kapalinu.

Do vzduchového výstupu zeolitového systému uvnitř mycího prostoru nevkládejte předměty a nezakrývejte jej nádobím.

Výstupní kryt čistěte pouze způsobem uvedeným v návodu myčky. Nepoužívejte ostré nástroje, které by mohly poškodit kryt, těsnění nebo vnitřní vzduchový kanál.

Pravidelně čistěte filtrační systém myčky. Nadměrné množství mastnoty a nečistot může zhoršovat celkové provozní podmínky a výsledky mytí i sušení.

Používejte správně nastavenou regenerační sůl a leštidlo podle tvrdosti vody a pokynů výrobce. Zeolitové sušení nenahrazuje funkci změkčovače vody ani leštidla.

Pokud výrobce nádobí doporučuje uložit plastové předměty pouze do horního koše, tento pokyn dodržujte i u myčky se zeolitovým sušením.

Nepřetěžujte koše a ponechte kolem nádobí prostor pro proudění vzduchu. Zeolitový systém nemůže účinně usušit plochy, na kterých zůstává zachycená voda v hlubokých prohlubních.

Po skončení programu ukládejte nádoby a hrnky šikmo tak, aby se v jejich dnech nehromadila voda.

Pokud se pod spotřebičem objeví voda, myčku dále nepoužívejte. Odpojte ji od elektrické sítě, uzavřete přívod vody a nechte zjistit zdroj netěsnosti.

Opakované mazání nebo resetování chyb E:10 či E:07 bez odstranění příčiny může vést k dalšímu poškození kabeláže, elektroniky nebo sušicího systému.

Doporučení k montáži

Výměnu zeolitové nádoby musí provést kvalifikovaný servisní technik. Díl je umístěn ve spodním technickém prostoru myčky a je součástí systému pracujícího s elektrickým ohřevem, vysokou teplotou, vlhkostí a nuceným prouděním vzduchu.

Před zahájením opravy musí být myčka odpojena od elektrické sítě a musí být uzavřen přívod vody.

Spotřebič je nutné bezpečně vysunout z kuchyňské sestavy a odpojit podle servisního postupu konkrétního modelu.

Před manipulací vyčkejte, dokud všechny části zcela nevychladnou. Nádoba a okolní díly mohou být po programu horké.

Z myčky odstraňte zbytkovou vodu a zabraňte jejímu zatečení do konektorů, ventilátoru, topného okruhu a řídicí elektroniky.

Před odpojením původního dílu zaznamenejte polohu vodičů, konektorů, vzduchových cest, těsnění, krytů a upevňovacích prvků.

Při demontáži neotvírejte samotný plášť nádoby a nevysypávejte zeolitový materiál.

Zkontrolujte připojovací hrdlo, matici, těsnění, tepelný štít a vzduchové kanály. Poškozené nebo deformované těsnicí části se nesmějí znovu použít.

Novou nádobu umístěte přesně do určené polohy. Nesmí se dotýkat částí, od kterých má být oddělena tepelným štítem nebo distančními prvky.

Elektrické konektory musí být zasunuty až do zajištěné polohy. Kontakty nesmějí být uvolněné, opálené nebo zkorodované.

Vodiče musí být vedeny mimo ostré hrany, pohyblivé části, místa možného úniku vody a horké povrchy.

Po montáži je nutné provést kontrolu těsnosti vzduchových i vodních cest, elektrickou bezpečnost, měření izolačního stavu a diagnostický zkušební program.

Je nutné ověřit správnou funkci ventilátoru, zeolitového ohřevu, cirkulace vzduchu a dokončení sušicí fáze bez chybového hlášení.

Spotřebič se nesmí vrátit do provozu, pokud se objeví únik vody, elektrický průraz, zápach přehřátí, neobvyklý hluk nebo opakovaný chybový kód.

Kompatibilita a značky

Nádoba 12034440 je podle oficiálních a odborných katalogů používána ve vybraných myčkách nádobí značek Bosch, Siemens, Neff a Gaggenau. Některé zahraniční databáze ji evidují také u vybraných spotřebičů prodávaných pod privátními nebo regionálními značkami.

Mezi dohledatelné modelové skupiny patří zejména 60cm vestavné, plně vestavné, podstavné a volně stojící myčky vybavené sušením Zeolith®, PerfectDry nebo odpovídající technologií zeolitového sušení.

Mezi konkrétní katalogově dohledatelné příklady Bosch patří například:

• SMV46TX02E/78
• SME68TX26E/78
• SMI45IS04E/78
• SMS68MW05E/78
• SMS68MI04E/78
• SMU46TS02E/78
• SMS88TI03E/78
• SMI68TS06E/78
• SMV68TX06E/78
• SMV88UX36E/78
• SBV6ZCX09E/01
• SBV6ZCX09E/14
• SBT8ZD801A/23
• SMS6ZCW07E/36
• SMS6ZCI14E/18

Mezi dohledatelné příklady Siemens patří například:

• SN57YS00BD/15
• SN55ZS07CE/39
• SN65ZX07CE/45
• SN65ZX49CE/14
• SN65ZX00AE/38
• SN57YS01CE/15

Mezi dohledatelné příklady Neff patří například:

• S516T80X1E/78
• S257ZB800E/08
• S157ZCX01E/67

U značky Gaggenau je díl dohledatelný například u vybraných provedení řady DF480101.

Uvedený přehled je pouze orientační a nepředstavuje kompletní seznam všech kompatibilních spotřebičů. Odborné katalogy evidují několik tisíc modelových a výrobních variant.

Stejná základní modelová řada může podle výrobního indexu za lomítkem používat jinou nádobu, jiné připojovací hrdlo nebo odlišnou generaci zeolitového systému.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu nádoby podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 12034440 představuje 1 originální nádobu zeolitového sušicího systému v provedení Zeolith 3-Redesign.

Nejedná se o zásobník regenerační soli, změkčovací jednotku, výměník tepla, topné oběhové čerpadlo ani běžnou odkapávací nádobu.

Nejedná se o samostatný ventilátor zeolitového systému. Chyba ventilátoru může být podle konkrétního diagnostického systému zobrazena například jako E:07.

Chyba E:10 upozorňuje na problém s ohřevem zeolitové komory, ale sama o sobě nepotvrzuje závadu celé nádoby. Před objednáním je nutné provést odborné měření.

Oficiální produktový katalog u dílu 12034440 neuvádí přesné rozměry ani starší nahrazovaná katalogová čísla. Tyto údaje proto nelze určovat podle podobné nádoby nebo podle neověřeného nabídnutého ekvivalentu.

Zeolitový materiál není běžným spotřebním prostředkem a za normálních podmínek se do nádoby pravidelně nedoplňuje.

Nádobu neotvírejte, nevrtejte do ní, nerozřezávejte ji a nepokoušejte se zeolitové granule přesypávat do jiné nádoby.

Ventilátor, vzduchové kanály, těsnění, hrdlo, matice, výstupní kryt, tepelný štít, kabeláž a řídicí modul nejsou automaticky součástí balení.

Podobná provedení 12009751, 12037641, 12041850, 00658793 a 00647359 nelze bez katalogového potvrzení považovat za náhradu dílu 12034440.

Samotná shoda vzhledu, tvaru, označení Zeolith 3 nebo polohy elektrického konektoru proto není pro správný výběr dostačující.

Rozhodující je vždy katalogové přiřazení dílu 12034440 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
