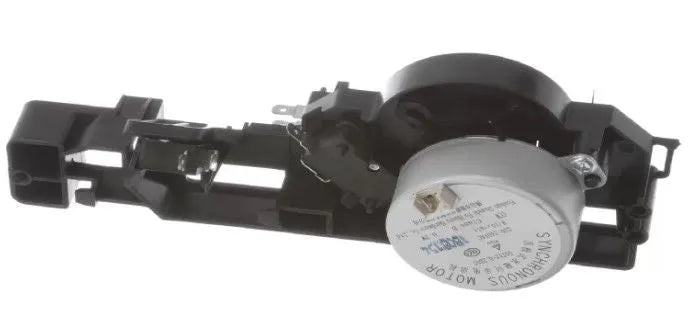

12024128 Zámek k mikrovlnné troubě

Zámek dveří do mikrovlnné a kombinované trouby

Tento zámek dveří do mikrovlnné nebo kombinované trouby je originální náhradní díl s kódem 12024128. Je určen pro vybrané mikrovlnné trouby, kombinované trouby s mikrovlnným ohřevem a některé sporáky Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Díl tvoří součást mechanismu zajištění dveří a pomáhá udržet dveře ve správně zavřené poloze během provozu. Podle konstrukce konkrétního spotřebiče spolupracuje s háčky dveří, vratnou pružinou a bezpečnostními mikrospínači. Nahrazuje starší katalogové číslo 12021683 a dodává se jako 1 kus.

K čemu slouží a kdy je potřeba výměna?

Zámek zachytává protilehlé háčky nebo západky dveří a mechanicky potvrzuje jejich úplné zavření. U mikrovlnných spotřebičů je dveřní mechanismus součástí bezpečnostního systému, který musí zabránit spuštění mikrovlnného ohřevu při otevřených nebo nesprávně zajištěných dveřích.

Výměnu zámku dveří doporučujeme zejména v těchto případech:

• Dveře nelze úplně zavřít nebo nezůstanou zajištěné.
• Dveře se po zavření samovolně uvolňují nebo odskakují.
• Spotřebič nerozpozná zavřené dveře a nelze spustit program.
• Pro spuštění spotřebiče je nutné dveře přitlačovat nebo s nimi opakovaně pohybovat.
• Zajišťovací část je prasklá, deformovaná nebo mechanicky opotřebená.
• Mechanismus se pohybuje ztuha, zadrhává se nebo se nevrací do výchozí polohy.
• Při zavírání dveří se neozývá obvyklé zaklapnutí.
• Zámek byl poškozen prudkým zavřením dveří nebo nesprávnou manipulací.
• Servisní kontrola potvrdila mechanické poškození dveřního zajištění.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Pomáhá mechanicky zajistit dveře spotřebiče v zavřené poloze.
• Spolupracuje s protilehlými dveřními háčky nebo západkami.
• Podle konstrukce spotřebiče ovládá nebo polohuje bezpečnostní mikrospínače.
• U kompatibilních modelů odpovídá původnímu tvaru a montážním rozměrům.
• Má správnou polohu vodicích, zajišťovacích a upevňovacích částí.
• Pomáhá obnovit správné zavírání a rozpoznání polohy dveří.
• Je vhodný jako přímá náhrada původního prasklého nebo opotřebeného zámku.
• Nahrazuje starší katalogové číslo 12021683.
• Dodává se jako 1 samostatný zámek dveří.

Provedení a použití

Díl 12024128 je v katalozích uváděn jako zámek dveří, západka dveří, mechanismus zajištění dveří, držák dveřních háčků, door latch, door locking mechanism, Türverriegelung nebo verrouillage de porte. Je určen pro dveřní mechanismus vybraných mikrovlnných a kombinovaných trub.

Zámek se zpravidla nachází za čelním panelem nebo v přední části skříně spotřebiče v místě, do kterého při zavření vstupují háčky dveří. Jeho přesná poloha a konstrukce se mohou mezi jednotlivými modely lišit.

Mechanická část může při pohybu dveří ovládat jeden nebo více bezpečnostních mikrospínačů. Tyto spínače jsou součástí elektrického blokování spotřebiče a jejich stav musí být po opravě odborně zkontrolován.

Jedná se o samostatný mechanický zámek dveří. Bezpečnostní mikrospínače, kabeláž, vratná pružina, dveřní háčky, madlo, kompletní dveře, upevňovací šrouby ani další součásti mechanismu nemusí být součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Díl není elektrickým zámkem dveří pračky ani blokováním dveří myčky nádobí. Je určen pro vybrané spotřebiče s mikrovlnným nebo pečicím provozem.

Související díly

Při výměně doporučujeme zkontrolovat také dveřní háčky, jejich pružinu a uložení, bezpečnostní mikrospínače, držáky spínačů, panty, madlo a správné usazení celých dveří.

Pokud spotřebič nerozpozná zavřené dveře, nemusí být příčinou pouze mechanický zámek. Stejný problém může způsobit vadný mikrospínač, posunutý držák spínače, přerušený vodič nebo nesprávně seřízené dveře.

Pokud dveře nedoléhají rovnoměrně, zkontrolujte také panty a dveřní konstrukci. Svěšené nebo deformované dveře mohou zatěžovat nový zámek mimo správnou osu a způsobit jeho předčasné poškození.

Pokud jsou poškozené háčky přímo ve dveřích, výměna samotného zámku nemusí závadu odstranit. Obě protilehlé části musí při zavření přesně zapadat.

Při poškození způsobeném prudkým zavíráním doporučujeme prověřit celý mechanismus včetně upevňovacích bodů a bezpečnostních spínačů.

Doporučení k používání a údržbě

Dveře zavírejte plynule a bez prudkého nárazu. Bouchnutí může poškodit zámek, dveřní háčky, držáky mikrospínačů nebo závěsy.

Spotřebič nikdy nespouštějte, pokud dveře nedoléhají správně, zámek nedrží nebo je pro spuštění nutné dveře přitlačovat.

Do otvorů zámku nevkládejte prsty, nástroje ani jiné předměty a nepokoušejte se bezpečnostní mechanismus ručně stlačit při otevřených dveřích.

Prostor kolem dveřních háčků a otvorů zámku pravidelně čistěte od mastnoty a zbytků potravin. Silné znečištění může omezovat volný pohyb mechanismu.

Při čištění nepoužívejte nadměrné množství vody ani agresivní prostředky, které by mohly proniknout k mikrospínačům a elektrické kabeláži.

Zámek ani bezpečnostní spínače neupravujte, neobrušujte a nepřemosťujte. Změna jejich tvaru nebo funkce může vyřadit bezpečnostní blokování spotřebiče.

Pokud se dveře zavírají ztuha nebo jsou viditelně svěšené, spotřebič dále nepoužívejte, dokud nebude zkontrolován celý dveřní mechanismus.

Doporučení k montáži

Opravu mikrovlnné nebo kombinované trouby doporučujeme svěřit odborně způsobilému servisnímu technikovi. Uvnitř mikrovlnného spotřebiče může zůstat nebezpečné vysoké napětí i po odpojení síťové vidlice.

Před zahájením práce musí být spotřebič odpojen od elektrické sítě. Samotné vypnutí ovládacím tlačítkem není dostačující.

Přístup k zámku může vyžadovat demontáž vnějšího krytu, ovládacího panelu nebo části čelního rámu. Tím se mohou zpřístupnit vysokonapěťové a jiné nebezpečné elektrické části.

Před demontáží je nutné zaznamenat polohu zámku, pružin, mikrospínačů, držáků a elektrických konektorů. Nesprávné pořadí nebo poloha může narušit bezpečnostní funkci dveří.

Původní zámek uvolněte bez deformace držáku a okolních plastových částí. Současně zkontrolujte stav dveřních háčků a všech bezpečnostních mikrospínačů.

Nový zámek nasaďte ve stejné orientaci a upevněte ve všech předepsaných bodech. Mechanismus se musí pohybovat volně a po uvolnění se správně vracet do výchozí polohy.

Po sestavení musí technik ověřit správné pořadí sepnutí a rozepnutí všech dveřních bezpečnostních spínačů. Nestačí pouze zkontrolovat, že se spotřebič zapne.

Po každém zásahu do dveřního nebo mikrovlnného systému musí být provedena také kontrola bezpečnosti spotřebiče a podle servisních požadavků měření úniku mikrovlnného záření.

Spotřebič nesmí být uveden do provozu, pokud jsou mikrospínače přemostěné, nesprávně nastavené nebo pokud dveře vykazují vůli, deformaci či nerovnoměrné dosednutí.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu zámku dveří podle přesného modelového označení E-Nr. vaší mikrovlnné nebo kombinované trouby. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 12024128 představuje 1 samostatný mechanický zámek neboli západku dveří. Nejedná se automaticky o kompletní sadu se všemi bezpečnostními mikrospínači, pružinami, kabeláží nebo dveřními háčky.

Zámek nahrazuje starší katalogové číslo 12021683. Nahrazení staršího kódu však samo o sobě nenahrazuje ověření kompatibility podle přesného označení spotřebiče.

Zámky mohou vypadat velmi podobně, ale lišit se polohou otvorů, tvarem vodicích ploch, umístěním mikrospínačů, vratným mechanismem a návazností na dveřní háčky.

Vzhledem k bezpečnostní funkci dveří mikrovlnného spotřebiče není vhodné vybírat díl pouze podle fotografie nebo přibližných rozměrů. Rozhodující je vždy katalogové přiřazení ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
