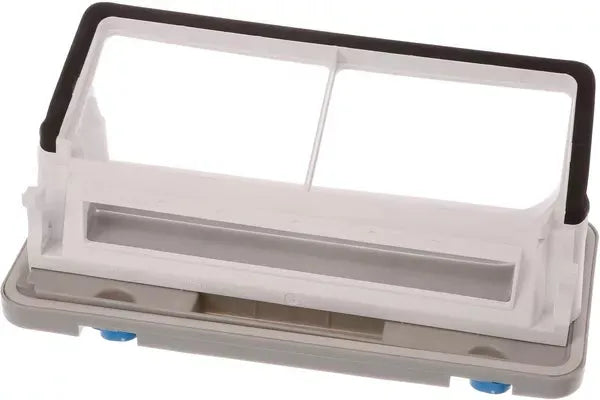

12023844 Servisní filtr k sušičce prádla

Madlo servisního filtru a prostoru kondenzátoru do sušičky prádla

Toto madlo servisního filtru a prostoru kondenzátoru do sušičky prádla je originální náhradní díl s kódem 12023844. Je určeno pro vybrané kondenzační a tepelně čerpadlové sušičky Bosch, Siemens a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Madlo je součástí přední servisní filtrační sestavy ve spodní části sušičky a umožňuje její pohodlné uchopení, vysunutí nebo otevření při čištění a údržbě. Výrobce díl označuje jako Handle Compl. SC2. Balení obsahuje 1 kompletní madlo.

K čemu slouží a kdy je potřeba výměna?

Madlo umožňuje uživateli uchopit a ovládat přední servisní část sušičky, která je spojena s filtrem, spodním servisním krytem nebo prostorem kondenzátoru podle konstrukce konkrétního spotřebiče. Pomáhá bezpečně vysunout nebo otevřít tuto část při pravidelném čištění zachycených vláken a nečistot.

Výměnu madla doporučujeme zejména v těchto případech:

• Madlo je prasklé, ulomené nebo jinak mechanicky poškozené.
• Servisní filtr nebo spodní kryt nelze pohodlně vytáhnout.
• Madlo se při manipulaci uvolňuje nebo odděluje od filtrační sestavy.
• Upevňovací výstupky či západky madla jsou ulomené.
• Madlo má nadměrnou vůli a nedrží ve správné poloze.
• Na jeho hranách vznikly ostré nebo odštípnuté části.
• Díl byl poškozen použitím nadměrné síly při vytahování zaneseného filtru.
• Madlo se deformovalo působením tepla nebo nevhodným čištěním.
• Původní madlo se ztratilo při rozebrání nebo údržbě filtrační sestavy.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Umožňuje pohodlné uchopení přední servisní filtrační části sušičky.
• Usnadňuje vytažení nebo otevření filtru a prostoru kondenzátoru.
• U kompatibilních modelů odpovídá původnímu tvaru a rozměrům.
• Má správně umístěné upevňovací a zajišťovací prvky.
• Navazuje na původní filtrační sestavu nebo servisní kryt.
• Pomáhá omezit poškozování filtru při pravidelné manipulaci.
• Je vhodné jako přímá náhrada původního prasklého nebo chybějícího madla.
• Výrobce jej označuje jako kompletní provedení SC2.
• Dodává se jako 1 kompletní madlo.

Provedení a použití

Díl 12023844 je v katalozích uváděn jako madlo servisního filtru, madlo filtru sušičky, madlo prostoru kondenzátoru, přední madlo filtrační sestavy, condenser handle front, filter handle, Handle Compl. SC2 nebo jednoduše Griff.

Madlo se nachází v přední spodní servisní části vybraných sušiček. Podle konstrukce konkrétního modelu může být připevněno k přednímu filtru, rámu filtrační sestavy nebo krytu prostoru před kondenzátorem.

Díl je doložen například pro vybrané sušičky Bosch a Siemens řad WTX, WT47X, WT48X, WT7HX, WT8HX a WTXH. Přesná kompatibilita se však liší podle kompletního označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Jedná se o samostatné kompletní madlo SC2. Samotný filtr, filtrační síťovina, plastový rám filtru, pěnová vložka, servisní kryt, kondenzátor ani další části sušičky nejsou součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Díl není madlem hlavních kruhových dveří sušičky ani rukojetí zásobníku na kondenzovanou vodu. Je určen pro přední servisní filtrační část ve spodní oblasti spotřebiče.

Související díly

Při výměně doporučujeme zkontrolovat také přední servisní filtr, jeho plastový rám, filtrační vložku, západky, vodicí drážky a případný kryt prostoru kondenzátoru.

Pokud nelze filtrační sestavu vysunout ani s nepoškozeným madlem, nemusí být příčinou samotný úchyt. Filtr může být silně zanesený, nesprávně vložený, deformovaný nebo zablokovaný nečistotami.

Pokud nové madlo na filtru nedrží, zkontrolujte protilehlé upevňovací body na rámu filtrační sestavy. Ulomené držáky mohou vyžadovat výměnu kompletního rámu nebo filtru.

Pokud se servisní část nedá úplně uzavřít, ověřte čistotu vodicích ploch, správnou orientaci filtru a stav všech zajišťovacích západek.

Při opakovaném poškození madla doporučujeme zjistit, proč jde filtrační sestava vysouvat nezvykle těžce. Použití nadměrné síly může poškodit také nový díl.

Doporučení k používání a údržbě

Servisní filtr čistěte v intervalech předepsaných výrobcem sušičky. Silně zanesený filtr se může vysouvat obtížně a nadměrně zatěžovat madlo.

Madlo uchopujte rovnoměrně a filtrační část vytahujte plynulým pohybem v přímém směru. Nevylamujte ji do strany.

Pokud filtr klade neobvykle velký odpor, nepoužívejte hrubou sílu. Nejprve zkontrolujte jeho zajištění, polohu a případné nečistoty ve vodicích drážkách.

Po vyjmutí filtru odstraňte vlákna, prach a další nečistoty také z prostoru kolem madla a jeho upevnění.

Madlo čistěte měkkým mírně navlhčeným hadříkem. Nepoužívejte drátěnku, abrazivní prostředky ani agresivní rozpouštědla.

Pokud je dovoleno omytí celé filtrační sestavy, před jejím vrácením do sušičky ji nechte úplně vyschnout podle pokynů výrobce.

Sušičku nepoužívejte bez správně vloženého a zajištěného filtru. Nečistoty by mohly pronikat do vnitřního vzduchového systému.

Po každé údržbě ověřte, že je filtrační část úplně zasunutá a madlo nepřekáží uzavření servisního krytu.

Doporučení k montáži

Před výměnou sušičku vypněte a odpojte síťovou vidlici ze zásuvky.

Otevřete spodní servisní kryt nebo zpřístupněte přední filtrační část podle návodu konkrétního modelu.

Filtrační sestavu opatrně vysuňte a položte ji na rovnou pracovní plochu.

Před demontáží si prohlédněte orientaci původního madla a polohu všech upevňovacích západek, výstupků nebo čepů.

Poškozené madlo uvolňujte postupně a rovnoměrně. Plastové západky nepáčte nadměrnou silou kovovým nástrojem.

Po demontáži odstraňte případné úlomky plastu a zkontrolujte stav protilehlých upevňovacích míst na filtru nebo rámu.

Nové madlo nasaďte ve stejné orientaci jako původní díl. Všechny výstupky musí přesně zapadnout do příslušných otvorů nebo drážek.

Madlo rovnoměrně zatlačte do pracovní polohy a ověřte, že všechny západky úplně drží.

Po montáži filtrační sestavu několikrát opatrně uchopte a zkontrolujte, zda se madlo neuvolňuje ani nadměrně neviklá.

Filtr vraťte do sušičky ve správné orientaci, zasuňte jej až na doraz a bezpečně uzavřete servisní prostor.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu madla podle přesného modelového označení E-Nr. vaší sušičky prádla. Rozhodující je také výrobní index uvedený za lomítkem, například /01, /02, /03 nebo /05.

Díl 12023844 představuje 1 kompletní madlo SC2 pro přední servisní filtrační část nebo prostor kondenzátoru sušičky. Nejedná se o madlo hlavních kruhových dveří.

Samotný filtr, jeho rám, filtrační vložky a další části servisního prostoru nejsou automaticky součástí dodávky.

Před objednáním zkontrolujte také protilehlé upevňovací body na filtrační sestavě. Pokud jsou prasklé nebo vylomené, samotná výměna madla nemusí závadu odstranit.

Podobná madla mohou mít téměř shodný vzhled, ale lišit se šířkou, tvarem úchopu, polohou západek a návazností na konkrétní filtr. Rozhodující je vždy katalogové přiřazení ke kompletnímu označení sušičky uvedenému na jejím typovém štítku.
