12013269 Motor ke kuchyňskému robotu

Kompletní hnací motor kuchyňského robotu Bosch OptiMUM 12013269 – PU9835, 230 V

Originální hnací motor Bosch 12013269 je kompletní motorová sestava určená pro vybrané kuchyňské roboty produktové rodiny Bosch OptiMUM. Výrobce jej oficiálně označuje jako „Antriebsmotor, kpl. PU9835“, tedy kompletní hnací motor konstrukčního provedení PU9835.

Motor představuje hlavní zdroj mechanického pohonu kuchyňského robotu. Elektrickou energii převádí na otáčivý pohyb, který je prostřednictvím navazujícího převodového a spojovacího mechanismu přenášen k pracovním nástrojům a příslušenství robotu.

Motor 12013269 se dodává jako kompletní sestava včetně červené spojky hnací hřídele 10004141. Nejde tedy pouze o holý elektromotor bez výstupního spojovacího prvku.

Odborné katalogy uvádějí elektrické provedení 230 V / 50 Hz, označení motoru PU9835230-0103 a izolační třídu H. Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr kuchyňského robotu včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Motor je centrální částí pohonného systému kuchyňského robotu. Po spuštění vytváří otáčivý pohyb, který je dále přenášen přes mechanické spojovací a převodové části na pracovní pohony spotřebiče.

Díky tomu může robot pohánět například míchací, šlehací a hnětací nástroje nebo kompatibilní příslušenství připojené k příslušnému výstupu. Konkrétní převod a směr pohonu zajišťují další mechanické části robotu, nikoli samotný motor.

Výměna kompletní motorové sestavy může být potřebná při elektrické poruše vinutí, výrazném mechanickém poškození, závadě ložiskové nebo komutátorové části či poškození dalších částí motorové sestavy.

Možným projevem závady motoru může být stav, kdy se robot po spuštění nerozběhne, jeho chod je nepravidelný, pod zátěží výrazně ztrácí výkon, vzniká neobvyklý mechanický hluk nebo se objevuje zápach připomínající přehřátou elektroinstalaci.

Tyto příznaky ale samy o sobě neznamenají, že je vadný právě motor 12013269. Podobné projevy mohou souviset například s převodovým mechanismem, poškozenou spojkou, kabeláží, ovládací elektronikou, snímači nebo s mechanicky zablokovanou částí robotu.

Před objednáním kompletního motoru je proto vhodné závadu diagnostikovat a ověřit, zda se příčina skutečně nachází v motorové sestavě.

Vlastnosti

• originální náhradní díl Bosch / B/S/H/
• objednací kód: 12013269
• typ: kompletní hnací elektromotor kuchyňského robotu
• oficiální označení Bosch: Antriebsmotor, kpl. PU9835
• provedení motoru: PU9835
• doložený výrobní potisk: PU9835230-0103
• určeno pro vybrané kuchyňské roboty Bosch OptiMUM
• napájení: 230 V
• frekvence: 50 Hz
• izolační třída: H
• součástí kompletu je červená spojka hnací hřídele 10004141
• rozměry přibližně 172 × 132 × 120 mm
• hmotnost přibližně 1 890 g
• obsah balení: 1 kompletní motorová sestava

Provedení a rozměry

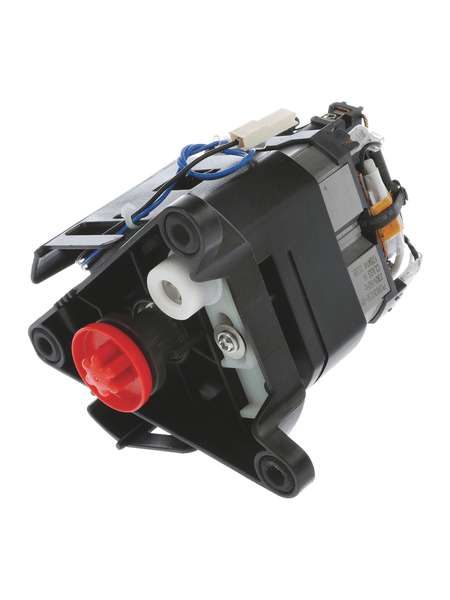

12013269 je robustní kompletní motorová jednotka tvořená vlastním elektromotorem, nosnými a krycími částmi, elektrickou kabeláží a výstupní mechanickou částí pro přenos pohonu.

Na jedné straně motorové sestavy se nachází charakteristická červená plastová spojka hnací hřídele. Ta je samostatně vedena pod originálním číslem 10004141, u kompletního motoru 12013269 je však již součástí sestavy.

Odborné katalogy originálních B/S/H/ dílů uvádějí pro kompletní motor:

• délka: přibližně 172 mm
• šířka: přibližně 132 mm
• výška: přibližně 120 mm
• hmotnost: přibližně 1 890 g
• elektrické provedení: 230 V / 50 Hz
• izolační třída: Class H

Na motoru může být uvedeno označení PU9835230-0103 nebo obdobný výrobní zápis navazující na konstrukční označení PU9835. Pro objednávání náhradního dílu je však rozhodující servisní číslo 12013269.

Samotné rozměry, napětí ani výrobní označení motoru nejsou dostatečným kritériem pro záměnu za jiný elektromotor. Rozhodující je také provedení nosné konstrukce, elektrického zapojení, výstupního hřídele, spojky a způsobu upevnění v robotu.

Související díly

Nejdůležitějším samostatně identifikovaným souvisejícím dílem je spojka hnací hřídele 10004141. Jde o červený plastový spojovací prvek, který je u motoru 12013269 součástí kompletní sestavy.

Samostatná spojka 10004141 má podle odborných katalogů přibližné rozměry 37 × 37 × 14 mm a hmotnost kolem 6 g. Pokud je poškozena pouze tato spojka a vlastní motor je v pořádku, lze u kompatibilního provedení řešit výměnu spojky samostatně.

Motor dále spolupracuje s převodovým mechanismem kuchyňského robotu, který přenáší a upravuje otáčky motoru pro jednotlivé pohony spotřebiče. Převodovka není totožná s motorem 12013269 a případná mechanická závada v převodu nemusí vyžadovat výměnu motoru.

S motorovou sestavou souvisejí také elektrická kabeláž, řídicí elektronika a další prvky regulace pohonu. Jejich přesné katalogové provedení se liší podle konkrétního E-Nr robotu.

Pro číslo 12013269 jsem v aktuálně ověřeném oficiálním katalogu Bosch nenalezl potvrzené starší ani nástupnické servisní číslo. Není proto vhodné automaticky považovat jiný podobně vypadající motor za přímou náhradu.

Doporučení k používání a údržbě

Motor je interní elektrická součást a nevyžaduje běžnou uživatelskou údržbu. Jeho životnost výrazně ovlivňuje správné používání kuchyňského robotu a nepřetěžování pohonného systému nad limity uvedené výrobcem.

Při zpracování těžkých těst a jiných vysoce zatěžujících směsí dodržujte maximální množství surovin a doporučené pracovní rychlosti uvedené v návodu konkrétního robotu.

Pokud se robot při práci nezvykle zahřívá, výrazně zpomaluje, vydává neobvyklý mechanický zvuk nebo je cítit zápach po přehřátí, spotřebič vypněte a zjistěte příčinu. Pokračování v provozu při mechanickém zablokování může zatěžovat nejen motor, ale také převodovku a elektroniku.

Po otevření spotřebiče nemanipulujte s motorovou sestavou pod napětím. Kontrola motoru a jeho elektrických obvodů vyžaduje odpovídající servisní zkušenosti a měřicí vybavení.

Při montáži nového motoru musí být správně usazená mechanická spojka, motorové držáky i elektrické konektory. Kabeláž nesmí být přiskřípnutá ani vedena tak, aby se mohla dotýkat pohyblivých částí.

Kompatibilita a značky

Originální díl 12013269 je v oficiálním katalogu Bosch veden jako motor pro kuchyňský robot a odborné servisní databáze jej přímo přiřazují k produktové rodině Bosch OptiMUM.

OptiMUM představuje výkonnější generaci kuchyňských robotů Bosch s označením řady MUM9 a souvisejících konstrukčních variant. Konkrétní servisní provedení však může používat odlišný motor nebo jinou revizi pohonné soustavy.

Přestože některé obecné distribuční databáze používají u originálního dílu označení „Bosch / Siemens“, konkrétní ověřené seznamy spotřebičů pro 12013269 jsou vedeny zejména pro kuchyňské roboty Bosch. Proto je tento díl vhodné produktově prezentovat primárně jako Bosch.

Kompatibilitu vždy ověřte podle úplného E-Nr kuchyňského robotu včetně indexu za lomítkem. Samotné označení OptiMUM, MUM9, napětí 230 V nebo podobný vzhled motoru nejsou dostatečným potvrzením vhodnosti.

Upozornění

Před objednáním ověřte, že potřebujete právě kompletní hnací motor Bosch 12013269 – PU9835. Nezaměňujte jej se samotnou převodovkou, řídicí elektronikou nebo pouze s červenou spojkou motorové hřídele.

Pokud je poškozena pouze červená spojka výstupu motoru, ověřte vhodnost samostatného originálního dílu 10004141. Kompletní motor 12013269 tuto spojku již obsahuje.

Motor pracuje se síťovým napětím 230 V. Před jakoukoli demontáží robot vypněte a vytáhněte síťovou vidlici ze zásuvky.

Před výměnou motoru doporučujeme ověřit také stav převodového mechanismu. Mechanicky zablokovaný nebo poškozený převod může být příčinou přetěžování motoru a bez odstranění původní závady by mohl poškodit i novou motorovou sestavu.

Vzhledem k práci se síťovým napětím a nutnosti správného mechanického i elektrického sestavení doporučujeme výměnu kompletního motoru svěřit odbornému servisu, pokud nemáte odpovídající zkušenosti s opravami kuchyňských robotů.
