12010270 Panel dávkovače k pračce

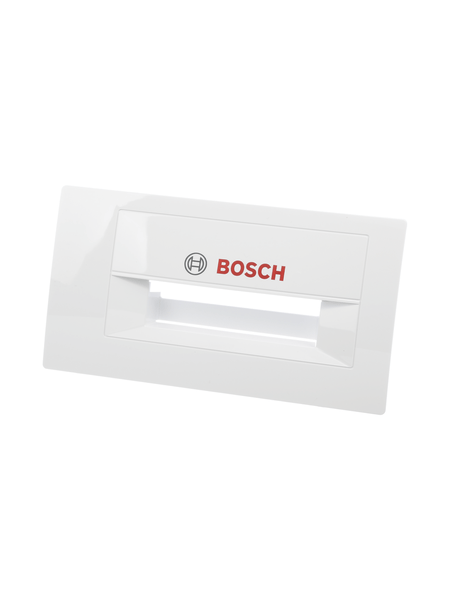

Bílé čelo s madlem zásuvky pračky a sušičky Bosch Siemens 12010270

Originální čelo s miskovým madlem B/S/H/ 12010270 je plastový náhradní díl určený pro vybrané pračky a sušičky Bosch a Siemens. Tvoří pohledovou přední část výsuvné zásuvky a současně poskytuje zapuštěný úchop pro její pohodlné otevírání a zavírání.

Přesná funkce dílu závisí na typu spotřebiče:

• U automatické pračky se používá jako čelní kryt a madlo zásuvky dávkovače pracích prostředků.
• U kondenzační sušičky nebo sušičky s tepelným čerpadlem může tvořit čelo s madlem výsuvného zásobníku kondenzační vody.

Díl je výrobcem označován jako tray handle-dispenser. V odborných katalozích se lze setkat také s názvy Schalengriff, čelo zásuvky, madlo zásuvky, kryt dávkovače, rukojeť dávkovače nebo čelní panel výsuvné nádoby.

Madlo má bílé provedení a je vyrobeno z technického plastu. Zapuštěný miskový úchop umožňuje zásuvku vysunout bez samostatně vyčnívající rukojeti. Celkový tvar a povrchová úprava současně navazují na ovládací panel a vzhled přední části spotřebiče.

Katalogové číslo 12010270 označuje 1 samostatné bílé čelo s madlem. Kompletní zásuvka pracího prostředku, zásobník kondenzátu, sifon, vnitřní přihrádky, vodicí lišty ani další části nejsou součástí dodávky.

K čemu díl slouží?

Čelo s madlem plní současně mechanickou, uživatelskou a pohledovou funkci.

Pomáhá zejména:

• bezpečně uchopit a vysunout příslušnou zásuvku,
• zatlačit zásuvku zpět do správné pracovní polohy,
• zakrýt přední část plastového tělesa zásuvky nebo zásobníku,
• udržovat jednotný vzhled ovládacího panelu spotřebiče,
• chránit přední spojovací části zásuvky,
• omezovat přímé namáhání samotného tělesa dávkovače nebo nádoby,
• umožnit snadné vyjmutí zásuvky při plnění, vyprazdňování nebo čištění.

Díl neobsahuje elektrické ani pohyblivé ovládací součásti. Neřídí dávkování pracího prostředku, průtok vody ani funkci kondenzačního systému.

Použití u automatické pračky

U kompatibilních praček tvoří díl přední pohledovou část zásuvky dávkovače pracích prostředků. Uživatel za zapuštěné madlo zásuvku vysune a získá přístup k jednotlivým komorám.

Zásuvka pračky může podle konstrukce obsahovat například:

• komoru pro hlavní praní,
• komoru pro předpírku,
• komoru pro aviváž,
• sifonovou vložku,
• vložku pro tekutý prací prostředek,
• další prvky dávkovacího systému.

Díl 12010270 tvoří pouze přední čelo s úchopem. Neobsahuje vlastní komory ani vodní rozvod zásuvky.

Poškozené čelo může způsobit, že se zásuvka obtížně otevírá, je nutné ji vytahovat za boční hrany nebo přední část nedrží správně na tělese dávkovače.

Použití u sušičky prádla

U vybraných sušiček se stejné nebo konstrukčně odpovídající čelo používá na výsuvné nádobě v horní části spotřebiče. Obvykle jde o zásobník, do kterého je během sušení přečerpávána kondenzační voda.

Madlo umožňuje:

• vysunout zásobník ze sušičky,
• přenést nádobu k místu vylití vody,
• vrátit zásobník zpět do spotřebiče,
• zakrýt přední část nádoby a navázat na vzhled ovládacího panelu.

Čelo není kompletním zásobníkem kondenzátu. Pokud je prasklá nebo netěsná vlastní nádoba, poškozené výtokové hrdlo nebo vnitřní ventil, je nutné objednat odpovídající kompletní nádobu nebo jiný příslušný díl.

Kdy může být potřeba výměna?

Výměna čela s madlem může být potřebná zejména tehdy, když:

• je madlo prasklé nebo odlomené,
• je zlomená některá upevňovací západka,
• čelo nedrží pevně na tělese zásuvky,
• se při každém vysunutí částečně uvolňuje,
• nelze zásuvku pohodlně uchopit,
• je přední panel deformovaný,
• je některý roh odštípnutý a vytváří ostrou hranu,
• je plast poškozený nárazem nebo pádem zásuvky,
• je povrch silně poškrábaný nebo trvale zabarvený,
• došlo k poškození agresivním čisticím prostředkem,
• čelo nelze správně zacvaknout,
• je původní díl ztracený.

Pokud se zásuvka obtížně vysouvá, nemusí být příčinou samotné madlo. Problém může způsobovat také:

• usazený prací prostředek ve vodicích plochách,
• deformované těleso zásuvky,
• poškozená vodicí lišta,
• nesprávně nasazená sifonová vložka,
• cizí předmět za zásuvkou,
• přeplněný nebo nesprávně zasunutý zásobník kondenzátu,
• poškození vnitřního držáku nebo západky.

Vlastnosti

• Výrobce: B/S/H/
• Katalogové číslo: 12010270
• Typ dílu: čelo zásuvky s miskovým madlem
• Oficiální označení: tray handle-dispenser
• Další označení: Schalengriff, madlo dávkovače nebo kryt zásuvky
• Určení: vybrané pračky a sušičky
• Použití u pračky: čelo zásuvky dávkovače pracích prostředků
• Použití u sušičky: čelo výsuvné nádoby nebo zásobníku kondenzátu
• Materiál: technický plast
• Barva: bílá
• Délka: přibližně 216 mm
• Šířka: přibližně 115 mm
• Výška: přibližně 39 mm
• Hmotnost: přibližně 92 g
• Provedení úchopu: zapuštěné miskové madlo
• Obsah balení: 1 čelo s madlem
• Starší nahrazované číslo: nebylo spolehlivě potvrzeno

Rozměry jsou orientační. Délka, šířka a výška mohou být v jednotlivých katalozích uvedeny v jiném pořadí podle polohy dílu při měření.

Provedení a rozměry

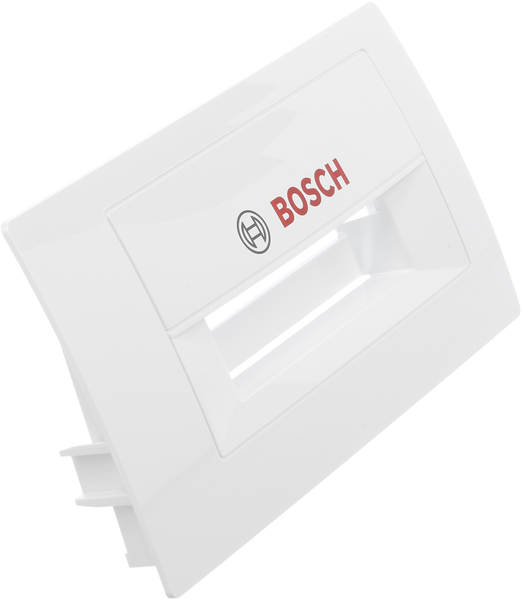

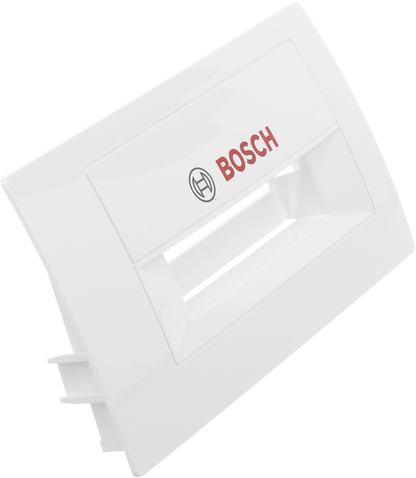

Díl má široké obdélníkové provedení s tvarovanou přední stranou a zapuštěným prostorem pro prsty. Zadní strana obsahuje upevňovací prvky, kterými se čelo připojuje k odpovídajícímu tělesu zásuvky.

Orientační rozměry jsou:

• Celková délka: přibližně 216 mm
• Celková šířka: přibližně 115 mm
• Maximální výška nebo hloubka: přibližně 39 mm
• Hmotnost: přibližně 92 g

O kompatibilitě nerozhodují pouze vnější rozměry. Důležité jsou také:

• tvar zadní strany čela,
• počet a poloha plastových západek,
• směr nasazení na zásuvku,
• rozteč upevňovacích bodů,
• profil horní a dolní hrany,
• odstín a povrchová úprava,
• provedení tělesa zásuvky nebo nádoby,
• katalogové přiřazení podle úplného E-Nr. spotřebiče.

Podobně vypadající bílé čelo stejné šířky nemusí mít shodné západky ani správný profil.

Možná výrobní označení na dílu

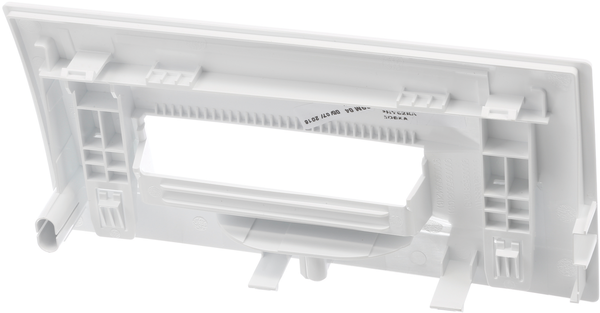

Na zadní straně původního nebo nově dodaného čela se mohou nacházet výrobní, materiálová nebo technologická označení, například:

• ET4051110508
• 9000920292
• 9000920288
• 9000965812
• 9000965908
• 9000965942

Tato čísla nemusí být objednacími čísly náhradního dílu. Mohou označovat plastový výlisek, formu, materiál, barevnou variantu nebo výrobní verzi.

Stejné číslo výlisku může být použito u více sestav nebo barevných provedení. Pro objednání je proto rozhodující katalogové číslo 12010270 a kompatibilita podle E-Nr. spotřebiče.

Co je součástí dodávky?

Pod katalogovým číslem 12010270 se dodává:

• 1 bílé plastové čelo
• integrované zapuštěné madlo
• upevňovací prvky vytvořené jako součást plastového výlisku

Součástí dodávky není:

• kompletní zásuvka pracích prostředků,
• vnitřní komory dávkovače,
• sifon avivážní komory,
• vložka pro tekutý prací prostředek,
• kompletní nádoba na kondenzát,
• výtokové hrdlo nádoby,
• vodicí lišty,
• samostatné šrouby,
• ovládací panel spotřebiče.

Rozdíl mezi čelem a kompletní zásuvkou

Čelo 12010270 je pouze přední část výsuvné sestavy.

Čelo s madlem:

• je viditelné při zavřené zásuvce,
• umožňuje zásuvku uchopit,
• připojuje se k hlavnímu plastovému tělesu,
• neobsahuje dávkovací komory ani zásobní prostor.

Kompletní zásuvka nebo nádoba:

• tvoří hlavní výsuvný díl,
• obsahuje komory, přepážky nebo prostor pro vodu,
• pohybuje se ve vodicích plochách spotřebiče,
• může být vedena pod jiným katalogovým číslem.

Pokud je zlomené těleso zásuvky, samotné nové čelo nemusí být možné bezpečně upevnit.

Kontrola před objednáním

Před objednáním zkontrolujte:

• úplné E-Nr. spotřebiče,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení čísla 12010270,
• barvu původního dílu,
• přibližné rozměry čela,
• tvar zapuštěného madla,
• počet a polohu zadních západek,
• zda je poškozené pouze čelo, nebo také těleso zásuvky,
• zda hledáte díl pro pračku, nebo pro sušičku.

Číslo vyražené uvnitř plastového dílu nemusí být objednacím číslem. Neobjednávejte proto pouze podle čísla formy nebo podobnosti fotografie.

Kontrola původní zásuvky

Před demontáží zkontrolujte stav hlavního tělesa zásuvky nebo nádoby.

Zaměřte se zejména na:

• protilehlé upevňovací otvory a drážky,
• plastové hrany, do kterých se čelo zacvakává,
• rovinnost přední části zásuvky,
• praskliny kolem spojovacích bodů,
• deformaci způsobenou teplem nebo chemickým prostředkem,
• stav bočních vodicích ploch,
• případnou netěsnost nádoby sušičky.

Pokud jsou protilehlé držáky na tělese zásuvky odlomené, nové čelo nebude spolehlivě držet.

Doporučení k výměně

Výměna obvykle nevyžaduje otevření elektrické části spotřebiče. Přesný způsob připojení se však může mezi jednotlivými typy zásuvek lišit.

Před zahájením práce:

• vypněte spotřebič,
• odpojte síťovou vidlici ze zásuvky,
• vyjměte obsah dávkovače nebo zásobníku,
• případnou kondenzační vodu úplně vylijte,
• položte zásuvku na čistou měkkou pracovní plochu,
• porovnejte nový a původní díl.

Vyjmutí zásuvky z pračky

U většiny kompatibilních praček lze zásuvku dávkovače vyjmout po jejím úplném vysunutí a stisknutí uvolňovací pojistky.

Obecný postup:

• vysuňte zásuvku až na doraz,
• vyhledejte uvolňovací jazýček nebo vložku v prostřední části,
• stiskněte pojistku podle návodu spotřebiče,
• zásuvku vytáhněte rovně směrem ven,
• nevyklánějte ji násilím do strany.

Pokud zásuvka nejde vyjmout přiměřenou silou, ověřte správný postup v návodu pračky. Násilné páčení může poškodit vodicí hrany nebo dávkovací systém.

Vyjmutí zásobníku ze sušičky

U sušičky zásobník nejprve úplně vysuňte a vyprázdněte.

Při manipulaci:

• držte nádobu rovně,
• počítejte se zbytkovou vodou,
• nepokládejte plnou nádobu na elektronické zařízení nebo nábytek citlivý na vlhkost,
• nepřenášejte ji pouze za poškozené čelo,
• podepřete také hlavní těleso nádoby.

Pokud je madlo již prasklé, při vyjímání zásobník přidržujte oběma rukama, aby nespadl.

Demontáž původního čela

Čelo bývá k tělesu zásuvky připojeno plastovými západkami a tvarovanými drážkami. Přesný počet a způsob uvolnění závisí na provedení zásuvky.

Obecně postupujte takto:

• prohlédněte zadní stranu čela,
• určete polohu všech upevňovacích západek,
• povolujte západky postupně,
• používejte pouze přiměřenou sílu,
• čelo oddělujte rovnoměrně po celé šířce,
• neohýbejte plast v jednom bodě,
• zabraňte odlomení držáků na hlavním tělese zásuvky.

Pro uvolnění může být vhodný plastový montážní nástroj. Ostrý kovový šroubovák může poškrábat pohledovou plochu nebo odštípnout plastovou západku.

Montáž nového čela

Před nasazením očistěte spojovací plochy a porovnejte polohu všech západek.

Obecný postup:

• nastavte nové čelo do správné orientace,
• zarovnejte všechny vodicí výstupky a drážky,
• nejprve zachyťte část určenou konstrukcí zásuvky,
• čelo přitlačujte rovnoměrně,
• zkontrolujte zaklapnutí všech západek,
• ověřte, že mezi čelem a tělesem není nepravidelná mezera,
• mírným tahem vyzkoušejte pevnost spojení.

Pokud díl nelze nacvaknout přiměřenou silou, nepoužívejte kleště, údery ani nahřívání. Zkontrolujte katalogovou kompatibilitu a stav protilehlých držáků.

Kontrola po montáži

Po sestavení zkontrolujte:

• rovnoměrné dosednutí čela po celé šířce,
• správnou polohu horní a dolní hrany,
• pevnost všech západek,
• nepřítomnost ostrých nebo vyčnívajících hran,
• plynulé vysouvání zásuvky,
• úplné zasunutí do ovládacího panelu,
• správné navázání čela na okolní povrch spotřebiče.

U sušičky naplňte zásobník pouze malým množstvím vody a mimo spotřebič ověřte, že vlastní nádoba není prasklá nebo netěsná. Čelo samo vodotěsnost nádoby nezajišťuje.

Pokud nové čelo nedrží

Možné příčiny zahrnují:

• nesprávný katalogový díl,
• odlišnou výrobní verzi zásuvky,
• odlomenou západku nového nebo původního dílu,
• poškozený protilehlý držák,
• nesprávnou orientaci čela,
• nečistotu ve spojovací drážce,
• deformaci hlavního tělesa zásuvky,
• neúplné zasunutí některé západky.

Čelo nepřipevňujte samořeznými šrouby, tavným lepidlem nebo nevhodným tmelem. Taková oprava může zabránit správnému zasunutí zásuvky a zkomplikovat její další čištění.

Čištění a údržba

Čelo pravidelně otírejte, protože přichází do kontaktu s rukama, pracími prostředky, aviváží nebo kondenzační vodou.

Doporučený postup:

• vyjměte zásuvku nebo nádobu ze spotřebiče,
• odstraňte volné nečistoty,
• použijte měkký hadřík a vlažnou vodu,
• případně přidejte malé množství jemného prostředku na nádobí,
• vyčistěte zapuštěný prostor madla,
• opláchněte zbytky čisticího prostředku,
• díl důkladně osušte.

Ve veřejných podkladech k samotnému dílu není jednoznačně potvrzena vhodnost pro automatickou myčku nádobí. Pokud návod konkrétního spotřebiče výslovně nepovoluje mytí celé zásuvky v myčce, doporučujeme šetrné ruční čištění.

Nevhodné čisticí prostředky

Nepoužívejte:

• kovové drátěnky,
• hrubé abrazivní houbičky,
• čisticí písky,
• koncentrovaná rozpouštědla,
• aceton a podobné látky,
• silně chlorované přípravky,
• parní čistič,
• velmi horkou nebo vroucí vodu,
• horkovzdušnou pistoli.

Agresivní prostředky mohou způsobit zmatnění, popraskání, změnu barvy nebo oslabení plastových západek.

Usazeniny pracích prostředků

U pračky se mohou v prostoru madla a kolem spojů postupně usazovat zbytky pracího prášku, gelu a aviváže.

Pro omezení usazenin:

• zásuvku pravidelně vyjměte a vyčistěte,
• dodržujte doporučené dávkování pracího prostředku,
• odstraňte rozlitý gel nebo aviváž co nejdříve,
• udržujte průchodné vodní trysky nad zásuvkou,
• po praní nechte zásuvku podle možností mírně pootevřenou.

Silné usazeniny mohou zvýšit odpor při vysouvání a vést k nadměrnému namáhání madla.

Péče o zásobník kondenzátu sušičky

Pokud je čelo použito na zásobníku kondenzační vody:

• vyprazdňujte zásobník podle pokynů spotřebiče,
• nepřenášejte plnou nádobu pouze za čelo, pokud je spoj poškozený,
• pravidelně kontrolujte těleso nádoby a výtokové hrdlo,
• odstraňujte případné usazeniny pouze šetrným způsobem,
• nádobu vraťte do sušičky až po správném sestavení.

Čelo 12010270 neodstraňuje netěsnost způsobenou prasklou nádobou nebo poškozeným ventilem zásobníku.

Jak omezit opakované poškození?

• zásuvku otevírejte tahem za celý prostor madla,
• netahejte pouze za jeden roh čela,
• zásuvku nevysunujte prudkým trhnutím,
• před vyjmutím vždy uvolněte příslušnou pojistku,
• udržujte čisté vodicí plochy,
• nepřetěžujte zásuvku nevhodnými předměty,
• nepoužívejte čelo jako opěrný bod nebo držák jiných věcí,
• při zvýšeném odporu nejprve zjistěte příčinu,
• nepokračujte v používání s uvolněnou západkou,
• zásuvku po čištění správně sestavte.

Související díly

Čelo 12010270 spolupracuje s dalšími částmi podle typu spotřebiče.

U automatické pračky:

• těleso zásuvky pracích prostředků,
• sifon avivážní komory,
• vložka pro tekutý prací prostředek,
• horní kryt a rozvod vody dávkovače,
• vodicí drážky zásuvky,
• vnitřní hadice dávkovacího systému.

U sušičky:

• zásobník kondenzační vody,
• výtokové hrdlo nádoby,
• uzavírací ventil nebo zátka,
• vodicí prostor zásobníku,
• kondenzační čerpadlo,
• výtlačná hadice kondenzátu.

Výměna čela nevyřeší poškození ostatních součástí výsuvné sestavy.

Kompatibilita a modelové řady

Čelo s madlem 12010270 se používá u vybraných praček a sušiček značek:

• Bosch
• Siemens

V katalogových přiřazeních se díl objevuje zejména u vybraných spotřebičů následujících modelových řad:

• Bosch WAN – vybrané automatické pračky
• Bosch WLL – vybrané automatické pračky
• Bosch WAG – vybrané automatické pračky
• Bosch WTM – vybrané sušičky
• Bosch WTN – vybrané sušičky
• Bosch WTH – vybrané sušičky s tepelným čerpadlem
• Bosch WTR – vybrané sušičky
• Siemens WT – vybrané sušičky
• Siemens WT43H – vybrané sušičky s tepelným čerpadlem

Díl je katalogově uváděn také pro vybrané pračky Siemens, ale ve veřejných podkladech není k dispozici úplný a spolehlivě uzavřený seznam jejich modelových řad. Konkrétní řady proto nejsou doplňovány odhadem.

Výčet základních řad neznamená, že je díl kompatibilní se všemi spotřebiči daného označení.

Mezi jednotlivými výrobními indexy mohou být použity:

• jinak tvarovaná čela,
• odlišné barvy a povrchové úpravy,
• jiné upevňovací západky,
• odlišná tělesa zásuvek,
• jiné nádoby na kondenzát,
• rozdílné rozměry a profily.

Před objednáním vždy zkontrolujte:

• úplné E-Nr. pračky nebo sušičky,
• výrobní index uvedený za lomítkem,
• katalogové přiřazení dílu 12010270,
• barvu a tvar původního čela,
• přibližné rozměry původního dílu,
• provedení zadních západek,
• zda potřebujete pouze čelo, nebo celou zásuvku či nádobu.

Díl není univerzálním madlem pro všechny pračky a sušičky Bosch nebo Siemens. Konkrétní modely ani E-Nr. kompatibilních spotřebičů nejsou v tomto popisu záměrně vypisovány.

Upozornění

Katalogové číslo 12010270 označuje 1 originální bílé plastové čelo se zapuštěným miskovým madlem B/S/H/.

Nejedná se o kompletní zásuvku dávkovače, kompletní zásobník kondenzátu, dveřní madlo bubnu, ovládací panel ani jinou elektrickou součást.

Funkce dílu se liší podle spotřebiče. U pračky může tvořit čelo zásuvky pracích prostředků, zatímco u sušičky může být použito jako čelo výsuvného zásobníku kondenzační vody.

Ve veřejně dostupných podkladech nebylo spolehlivě potvrzeno starší nahrazované katalogové číslo. Produkt proto objednávejte podle aktuálního čísla 12010270.

Výrobní čísla vyražená na plastu nemusí být objednacími čísly. K identifikaci vždy použijte úplné E-Nr. spotřebiče.

Čelo neupravujte řezáním, vrtáním, broušením, lepením ani zahříváním. Úprava západek může způsobit, že se díl při používání uvolní.

Prasklé západky neopravujte běžným lepidlem nebo tavnou pistolí. Spoj je opakovaně mechanicky namáhán a opravená část se může znovu odlomit.

Pokud nové čelo nelze bez úprav připojit k původní zásuvce, ověřte katalogovou kompatibilitu a stav protilehlých držáků.

Před vyjmutím nebo výměnou zásuvky spotřebič vypněte a odpojte od elektrické sítě. Zásobník sušičky před manipulací vyprázdněte.

Dostupné zboží doručujeme obvykle do druhého pracovního dne. Zboží dostupné u dodavatele odesíláme podle aktuální dostupnosti. Přesný termín doručení uvidíte v košíku.

Nepoužité zboží můžete vrátit v zákonné lhůtě. Před vrácením nás prosím kontaktujte, abychom vám pomohli ověřit správný postup a případnou kompatibilitu dílu.
