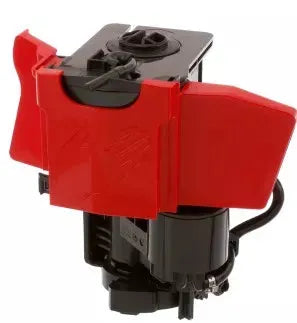

11041311 Spařovací jednotka ke kávovaru

Spařovací jednotka do automatického kávovaru Bosch či Siemens

Tato kompletní spařovací jednotka do automatického kávovaru je originální náhradní díl s kódem 11041311. Je určena pro vybrané plně automatické kávovary Bosch a Siemens podle přesného modelového označení. Spařovací jednotka přebírá namletou kávu z mlýnku, vytváří z ní stlačenou dávku, vede přes ni horkou vodu a po dokončení přípravy odvádí použitou kávovou sedlinu do zásobníku.

Jedná se o kompletní vřetenovou spařovací sestavu označovanou výrobcem jako Spindle Brewing Unit 30 V04 se systémem SpringBox. Součástí provedení je také držák s násypkou pro přívod mleté kávy. Díl nahrazuje starší výrobní čísla 11032773, 11032772 a 11018639.

K čemu slouží a kdy je potřeba výměna?

Spařovací jednotka tvoří hlavní mechanickou část automatického kávovaru, ve které probíhá samotná extrakce kávy. Po namletí zrn dopadne dávka kávy přes násypku do spařovací komory. Pohybový mechanismus jednotku uzavře, kávu stlačí a umožní průchod horké vody pod odpovídajícím tlakem.

Po dokončení nápoje se spařovací komora otevře a použitá kávová sedlina je mechanicky vytlačena do zásobníku. Jednotka se následně vrátí do výchozí polohy a je připravena pro další cyklus.

Výměna spařovací jednotky bývá potřebná zejména v těchto případech:

• Spařovací jednotka je zablokovaná a nelze ji volně pohybovat.
• Kávovar vydává při přípravě kávy silné praskání, cvakání nebo skřípání.
• Jednotka se nevrací do základní polohy.
• Kávovar hlásí chybu spařovací jednotky nebo požaduje její vložení, přestože je správně nasazená.
• Káva nebo oplachová voda uniká do vnitřního prostoru spotřebiče.
• Použitá kávová sedlina je neobvykle mokrá, rozpadlá nebo zůstává uvnitř jednotky.
• Káva protéká velmi pomalu, nepravidelně nebo se příprava nápoje přerušuje.
• Plastové části, vodicí dráhy, páky nebo připojovací body jsou prasklé.
• Těsnění spařovací komory je opotřebené a jednotka již správně netěsní.
• Původní jednotku nelze ani po důkladném vyčištění uvést do funkčního stavu.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je vyroben podle původních konstrukčních požadavků výrobce. Díky tomu:

• Vytváří uzavřenou spařovací komoru pro extrakci mleté kávy.
• Zajišťuje stlačení dávky kávy před průchodem horké vody.
• Vede připravený nápoj ze spařovací komory do výdejního systému.
• Po dokončení nápoje vytlačuje použitou sedlinu do odpadní nádoby.
• Obsahuje vřetenový pohybový mechanismus a systém SpringBox.
• Součástí provedení je držák s násypkou pro přívod mleté kávy.
• U kompatibilních kávovarů odpovídá původním rozměrům, vedení a připojovacím bodům.
• Jednotku lze vyjmout servisními dvířky pro pravidelné čištění.
• Dodává se jako jedna kompletní spařovací sestava.
• Nahrazuje starší díly 11032773, 11032772 a 11018639.

Obsah a konstrukční provedení

Díl 11041311 je výrobcem veden jako kompletní spařovací jednotka. Katalogové označení zahrnuje:

• vřetenovou spařovací jednotku 30 V04,
• mechanismus SpringBox,
• spařovací komoru a pohyblivé pístové části,
• manipulační madlo a zajišťovací mechanismus,
• držák s násypkou pro přívod mleté kávy.

Jedná se o mechanickou sestavu spařovacího systému. Motor pohonu, převodovka kávovaru, mlýnek, čerpadlo, průtokoměr, ohřívač vody, zásobník sedliny a odkapávací miska nejsou součástí spařovací jednotky.

Provedení a použití

Díl 11041311 je v katalozích uváděn jako spařovací jednotka, varná jednotka kávovaru, spařovací mechanismus, kompletní spařovací blok, vřetenová spařovací jednotka, brewing unit, brewing group, infuser assembly, Spindel-Brühgruppe nebo Brüheinheit komplett.

Nejedná se o mlýnek ani o běžný kávový filtr. Mlýnek připravuje dávku mleté kávy, zatímco spařovací jednotka ji stlačuje, umožňuje její extrakci horkou vodou a následně odstraňuje použitou sedlinu.

Díl se používá například u vybraných automatických kávovarů:

• Bosch VeroCup 100,
• Bosch VeroCup 300,
• Siemens EQ.3 S100,
• Siemens EQ.3 S300,
• Siemens EQ.3 S500.

Mezi příklady konkrétních modelových označení patří TIS30159DE, TIS30351DE, TI301209RW, TI303203RW, TI305206RW, TI305506DE a TI313519DE. Uvedený seznam není úplný a kompatibilitu je vždy nutné ověřit podle celého označení E-Nr. včetně indexu za lomítkem.

Související díly

Při problémech se spařováním doporučujeme zkontrolovat také stav pohonu spařovací jednotky, převodových kol, koncových spínačů, elektrických konektorů a vodicích částí uvnitř kávovaru. Pokud pohon nedokáže jednotku přesunout do správné polohy, nemusí samotná výměna spařovacího bloku závadu odstranit.

Zkontrolujte také výstup mlýnku a násypku mleté kávy. Nahromaděná vlhká káva může ucpat přívod do spařovací komory a způsobovat nedostatečné plnění, nepravidelnou dávku nebo znečištění vnitřního prostoru.

Mezi další související části patří:

• pohon a převodovka spařovací jednotky,
• odtokový nebo drenážní ventil,
• hadice a přípojky přívodu horké vody,
• výdejní vedení kávy,
• zásobník použité kávové sedliny,
• odkapávací miska,
• mlýnek a výstupní kanál mleté kávy,
• čisticí a odvápňovací prostředky určené pro konkrétní kávovar.

Pokud se pod spařovací jednotkou hromadí velké množství vody, je vhodné zkontrolovat také odtokový ventil, těsnění vodních přípojek a průchodnost odvodňovacích cest.

Doporučení k používání a údržbě

Spařovací jednotku pravidelně vyjímejte a čistěte podle návodu konkrétního kávovaru. Před vyjmutím spotřebič vypněte hlavním vypínačem a vyčkejte, až dokončí svůj pohyb a oplachovací cyklus. Jednotku nevytahujte v průběhu přípravy nápoje ani v okamžiku, kdy se mechanismus pohybuje.

Po vyjmutí opláchněte spařovací jednotku pod teplou tekoucí vodou a odstraňte zbytky mleté kávy ze spařovací komory, sítka, vodicích drah a pohyblivých částí. Nepoužívejte prostředek na nádobí, agresivní čističe ani abrazivní pomůcky.

Spařovací jednotku nemyjte v myčce nádobí. Vysoká teplota a čisticí prostředky mohou poškodit plastové části, těsnění, mazivo a přesnost pohybového mechanismu.

Po opláchnutí nechte jednotku zcela oschnout. Do kávovaru ji nevkládejte mokrou, protože nadměrná vlhkost podporuje ulpívání mleté kávy, vznik usazenin a mikrobiální znečištění vnitřního prostoru.

Vnitřek kávovaru po vyjmutí jednotky otřete měkkým vlhkým hadříkem. Volnou kávovou sedlinu odstraňte bez použití ostrých nástrojů a dávejte pozor, aby se nečistoty nedostaly do převodů nebo elektrických částí.

Pohyblivé vodicí a těsnicí části mažte pouze tehdy, pokud je to předepsáno v návodu konkrétního modelu. Používejte výhradně malé množství potravinářského silikonového maziva určeného pro spařovací jednotky kávovarů. Nevhodný tuk nebo olej může poškodit těsnění a kontaminovat připravované nápoje.

Pravidelné oplachování spařovací jednotky nenahrazuje automatický čisticí a odvápňovací program. Kávovar čistěte a odvápňujte v intervalech požadovaných spotřebičem a používejte pouze přípravky vhodné pro daný model.

Doporučení k montáži

Před výměnou kávovar vypněte hlavním vypínačem, odpojte jej od elektrické sítě a počkejte, až zcela vychladne. Vyjměte odkapávací misku a zásobník použité kávové sedliny a otevřete servisní dvířka spařovacího prostoru.

Původní jednotku odjistěte pomocí příslušné páky nebo červeného zajišťovacího prvku a vytáhněte ji za určené madlo. Nepoužívejte násilí. Pokud jednotku nelze vyjmout, může se pohon nacházet v nesprávné poloze a je nutné nejprve odstranit příčinu závady.

Před vložením nového dílu vyčistěte vnitřní prostor kávovaru a zkontrolujte, zda v něm nezůstala kávová sedlina, odlomený plastový díl nebo jiná překážka. Ověřte také, že pohon a vodicí prvky nejsou poškozené.

Novou spařovací jednotku držte za madlo a vložte ji rovně do vodicích drah. Zasuňte ji až do koncové polohy a zajistěte podle konstrukce konkrétního modelu. Jednotka musí dosednout bez násilného tlačení a zajišťovací mechanismus musí zřetelně zapadnout.

Následně uzavřete servisní dvířka, vložte zásobník sedliny a odkapávací misku a kávovar připojte k elektrické síti. Po zapnutí může spotřebič automaticky nastavit polohu spařovací jednotky a provést oplachovací cyklus.

Při prvních přípravách zkontrolujte, zda se neobjevuje neobvyklý hluk, únik vody, rozsypaná mletá káva nebo chybové hlášení. Pokud jednotka klade při pohybu výrazný odpor, kávovar ihned vypněte a ověřte její správné nasazení i stav pohonu.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu spařovací jednotky podle přesného modelového označení (E-Nr.) a výrobního indexu za lomítkem vašeho automatického kávovaru. Díl 11041311 je určen pouze pro vybrané modely Bosch a Siemens.

Podobné spařovací jednotky se mohou lišit velikostí spařovací komory, tvarem vodicích drah, typem pohonu, polohou vodních přípojek, konstrukcí násypky, zajišťovacím mechanismem a použitým softwarem nebo výrobní generací kávovaru. Samotný vzhled nebo barevné provedení proto nejsou dostatečné pro správný výběr náhradního dílu.

Díl 11041311 nahrazuje starší výrobní čísla 11032773, 11032772 a 11018639. Rozhodující je však vždy potvrzená kompatibilita s konkrétním E-Nr. spotřebiče.

Před objednáním doporučujeme rovněž ověřit, zda závadu skutečně způsobuje spařovací jednotka. Podobné projevy může vyvolat poškozený pohon, převodovka, koncový spínač, ucpaná násypka, vadný odtokový ventil nebo problém v hydraulickém systému kávovaru.
