Ovládací a displejový modul do myčky Bosch 11037384 – uživatelské rozhraní
Originální ovládací modul s katalogovým číslem 11037384 je elektronický náhradní díl určený pro vybrané myčky nádobí Bosch. Bosch jej oficiálně označuje jako Bedienmodul / Operating module. Jde o elektronickou část uživatelského rozhraní myčky, která je spojena s ovládáním a zobrazováním informací na ovládacím panelu. V odborných katalozích se proto objevuje také označení user interface board nebo display control board. Nejde o hlavní výkonový řídicí modul myčky. Před objednáním je nutné ověřit vhodnost podle úplného E-Nr spotřebiče včetně indexu za lomítkem.
K čemu slouží a kdy je potřeba výměna?
Modul 11037384 tvoří elektronickou část ovládacího rozhraní myčky nádobí. Je umístěn v oblasti ovládacího panelu a zpracovává vstupy z ovládacích prvků, přičemž se podílí také na zobrazování provozních informací uživateli.
Ovládací modul spolupracuje s další elektronikou myčky. Je proto důležité rozlišovat jej od hlavního výkonového nebo řídicího modulu, který ovládá jednotlivé výkonové součásti spotřebiče. Bosch pro 11037384 používá specificky označení Bedienmodul, tedy ovládací modul.
Výměna může být potřebná například při potvrzené elektronické závadě uživatelského rozhraní, nefunkčním displeji nebo ovládání, poškození elektronické desky či konektorů nebo v případě, kdy diagnostika servisního technika určí jako vadný právě tento modul.
Pokud myčka nereaguje na tlačítka, nezobrazuje údaje nebo ji nelze běžně ovládat, nemusí být příčinou automaticky modul 11037384. Obdobné projevy mohou souviset také s napájením, kabelovým propojením, hlavním řídicím modulem, ovládacím panelem nebo další elektronikou spotřebiče.
Vlastnosti
- originální elektronický náhradní díl Bosch,
- katalogové číslo: 11037384,
- typ dílu: ovládací elektronický modul,
- oficiální označení Bosch: Bedienmodul / Operating module,
- funkční označení: uživatelské rozhraní / displejová a ovládací elektronika,
- určeno pro vybrané myčky nádobí Bosch,
- instalace v oblasti ovládacího panelu myčky,

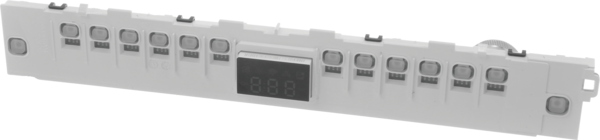

- elektronická deska spolupracující s ovládacími prvky a displejem,
- nejde o běžné mechanické tlačítko ani samotný dekorativní ovládací panel,
- nejde o hlavní výkonový řídicí modul spotřebiče,
- na dílu se může vyskytovat výrobní označení 9001356631,
- obsah balení: 1 ovládací modul.
Provedení a rozměry

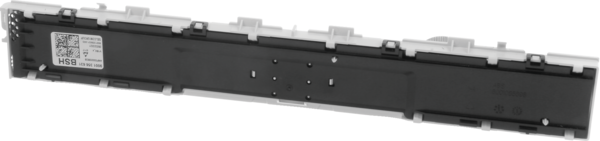

11037384 je elektronický ovládací modul určený pro vestavbu do ovládací části myčky. Konstrukčně jde o desku uživatelského rozhraní, která se propojuje s dalšími částmi elektroniky prostřednictvím příslušných konektorů.
Specializované databáze jej označují jako User Interface Board, Display Control Board nebo elektronickou kartu ovládacího modulu. Tyto názvy lépe vystihují rozdíl mezi 11037384 a samostatným hlavním výkonovým modulem.
U tohoto dílu nejsou ve veřejném oficiálním katalogu Bosch uvedeny spolehlivé vnější rozměry. Údaje některých obchodních katalogů jsou zjevně pouze logistické nebo zástupné, a proto je jako technické rozměry produktu neuvádíme.

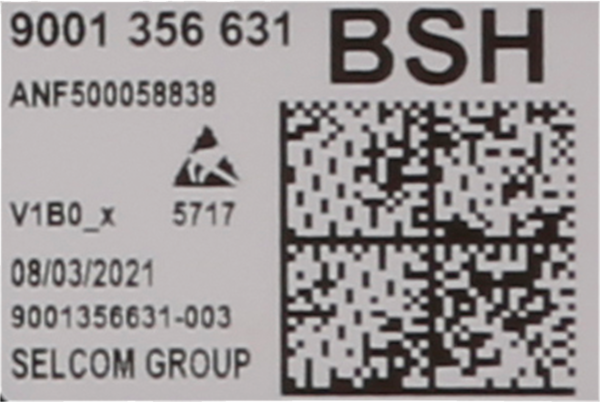

Na některých provedeních a v servisních databázích se společně s katalogovým číslem 11037384 objevuje výrobní označení 9001356631. Pro objednání je však rozhodující servisní katalogové číslo 11037384 a přesná kompatibilita konkrétní myčky.
Ovládací modul nelze vybírat pouze podle vzhledu elektronické desky, konektorů nebo výrobního označení. Jednotlivé generace myček používají více velmi podobných modulů.
Související díly
Modul 11037384 je součástí širší sestavy ovládacího panelu myčky. Funkčně souvisí s tlačítky, displejem, čelním nebo horním ovládacím panelem a kabelovými svazky vedoucími k ostatní elektronice spotřebiče.
V servisních sestavách mohou být plastový ovládací panel, tlačítkové prvky, držák elektroniky nebo kabelový svazek vedeny pod samostatnými katalogovými čísly. Modul 11037384 proto automaticky neznamená kompletní ovládací panel včetně všech viditelných plastových částí.
Důležitým souvisejícím dílem je také hlavní řídicí nebo výkonový modul myčky. Ten však plní jinou funkci a má vlastní katalogové číslo podle konkrétního E-Nr spotřebiče.
Pokud je poškozen pouze plastový panel, tlačítko nebo kabelové propojení, nemusí být výměna elektronického modulu 11037384 nutná. Před objednáním je proto vhodné přesně určit vadnou část.
Doporučení k používání a údržbě
Ovládací modul nevyžaduje běžnou uživatelskou údržbu. Ovládací panel myčky udržujte čistý a chraňte jej před nadměrným množstvím vody a čisticích prostředků, které by mohly proniknout do prostoru elektroniky.
Pokud ovládání reaguje nepravidelně nebo se objevují výpadky displeje, nejprve je vhodné vyloučit mechanické poškození tlačítek, uvolněné konektory a jiné příčiny v elektrickém systému myčky.
Před demontáží ovládacího panelu musí být spotřebič zcela odpojen od elektrické sítě. U vestavné myčky je nutné při přístupu k elektronice postupovat podle servisního způsobu demontáže konkrétního provedení.
Elektronická deska je citlivá na elektrostatický výboj a nesprávnou manipulaci. Nedotýkejte se zbytečně vodivých drah a kontaktů a nevyměňujte modul při připojeném napájení.
Vzhledem k tomu, že jde o elektronickou součást spotřebiče pracujícího se síťovým napětím, doporučujeme diagnostiku a výměnu svěřit odbornému servisu.
Kompatibilita a značky
Díl 11037384 je v oficiálním evropském katalogu veden jako originální náhradní díl Bosch. Přesné kompatibilitní databáze jej potvrzují u velkého množství myček této značky.
Kompatibilita zahrnuje vybrané novější generace myček Bosch, mimo jiné konstrukční rodiny Serie 4 a Serie 6, a zahrnuje různé varianty plnoformátových i užších myček. Použití konkrétního ovládacího modulu se však může měnit i uvnitř jedné produktové řady.
V severoamerických servisních databázích je stejné číslo doloženo také u vybraných myček Thermador. Pro evropský produktový popis Boschino však ponecháváme jako hlavní ověřenou značku Bosch; samotné obecné označení některých prodejců „Bosch/Siemens“ nepovažujeme bez konkrétního kompatibilního E-Nr za dostatečný důkaz pro přidání Siemens do názvu.
Vhodnost modulu 11037384 vždy ověřte podle úplného E-Nr myčky včetně výrobního indexu za lomítkem. Samotné označení Serie 4, Serie 6 nebo podobný vzhled ovládací elektroniky nestačí k potvrzení kompatibility.
Upozornění
Před objednáním ověřte katalogové číslo 11037384 podle přesného E-Nr spotřebiče.
11037384 je ovládací / displejový elektronický modul uživatelského rozhraní myčky. Nejde o kompletní plastový ovládací panel ani o hlavní výkonový řídicí modul.
Ve veřejném oficiálním katalogu Bosch není u 11037384 uvedeno, že by šlo o „neprogramovaný“ modul, proto tuto vlastnost nelze automaticky přebírat z jiných typů elektroniky B/S/H/. Případné servisní nastavení je nutné posuzovat podle konkrétního spotřebiče a servisní dokumentace.
Jde o elektronický díl. Před demontáží musí být myčka bezpečně odpojena od elektrické sítě a při diagnostice nebo výměně doporučujeme odborný servis.
