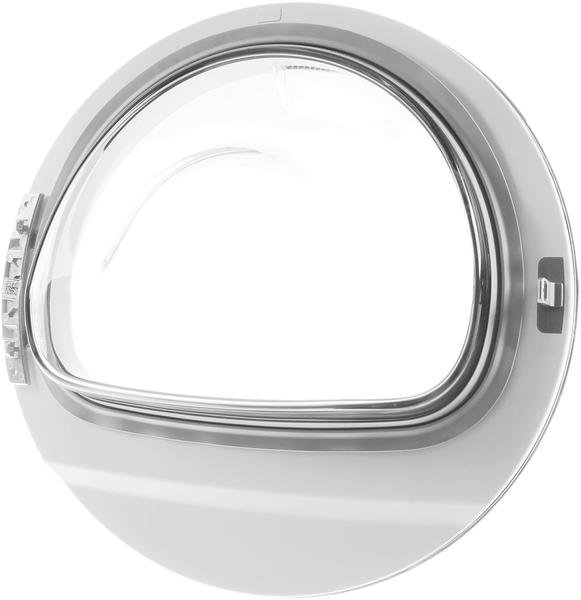

11017060 Dveře k sušičce prádla

Kompletní dveře sušičky prádla s chromovaným rámečkem

Tyto kompletní dveře sušičky prádla jsou originální náhradní díl B/S/H/ s katalogovým číslem 11017060. Jsou určeny pro vybrané sušičky podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Jedná se o kompletní kruhovou dveřní sestavu, nikoli pouze o samostatné průhledové okno. Dveře uzavírají plnicí otvor sušičky, umožňují kontrolu prádla během programu a společně se závěsem a zavíracím mechanismem zajišťují správnou pracovní polohu vůči čelnímu panelu spotřebiče.

Dohledané odborné katalogy popisují díl jako kompletní dveře v chromovaném nebo chromově působícím pohledovém provedení včetně závěsu. Orientační vnější průměr sestavy činí přibližně 480 mm a celková hloubka přibližně 105 mm.

Balení obsahuje 1 kompletní dveřní sestavu. Přesný rozsah drobných šroubů, podložek nebo dalších montážních prvků nebyl ve veřejně dostupných podkladech jednoznačně potvrzen. Před montáží proto porovnejte obsah dodávky s původními dveřmi.

K čemu dveře slouží?

Dveře uzavírají přední plnicí otvor sušičky a vytvářejí mechanickou bariéru mezi rotujícím bubnem a okolním prostorem.

U katalogově kompatibilního spotřebiče pomáhají:

• bezpečně uzavřít plnicí otvor sušičky,
• udržet prádlo uvnitř bubnu během programu,
• umožnit kontrolu náplně přes průhledové okno,
• správně navázat na dveřní západku a zámek spotřebiče,
• udržet správnou polohu dveří pomocí závěsu,
• omezit nežádoucí únik proudícího vzduchu kolem plnicího otvoru,
• obnovit původní vzhled čelní části sušičky.

Dveře nejsou pouze pohledovým krytem. Jejich geometrie, závěs a zavírací část musí přesně odpovídat konstrukci konkrétní sušičky.

Kdy je vhodná výměna?

Výměna kompletních dveří může být potřebná zejména v následujících případech:

• Průhledové okno je prasklé nebo mechanicky poškozené.
• Na okně vznikla hluboká trhlina nebo odlomená hrana.
• Vnější nebo vnitřní rám dveří je rozlomený.
• Chromovaný pohledový rámeček je výrazně poškozený nebo uvolněný.
• Závěs má nadměrnou vůli nebo je deformovaný.
• Dveře jsou svěšené a nedosedají rovnoměrně.
• Dveře při zavírání narážejí do čelního panelu.
• Zavírací část neodpovídá správně poloze zámku.
• Dveře se během programu uvolňují nebo je nelze bezpečně zavřít.
• Původní sestava byla poškozena pádem nebo nárazem.
• Několik samostatných částí dveří je současně poškozených a výměna kompletu je vhodnější než oprava jednotlivých dílů.
• Původní dveře chybějí po předchozí opravě nebo přepravě spotřebiče.

Pokud se sušička nespustí nebo hlásí otevřené dveře, nemusí být příčinou kompletní dveřní sestava. Závadu může způsobovat také dveřní zámek, elektrický spínač, kabeláž, nesprávně seřízený závěs nebo poškozený protikus západky.

Vlastnosti a základní údaje

• Katalogové číslo BSH: 11017060
• Výrobce: B/S/H/
• Typ dílu: kompletní dveřní sestava
• Určení: vybrané sušičky prádla
• Provedení: kruhové dveře s průhledovým oknem
• Pohledové provedení: chromované nebo chromově působící
• Orientační vnější průměr: 480 mm
• Orientační celková hloubka: 105 mm
• Součást sestavy: dveřní závěs
• Obsah balení: 1 kompletní dveřní sestava

Rozměry jsou orientační a pocházejí z odborného katalogu. Mohou být měřeny v nejvzdálenějších bodech včetně vystupujících částí rámu nebo závěsu.

Pro kompatibilitu není rozhodující pouze průměr dveří. Důležitý je také tvar rámu, poloha závěsu, rozteč montážních bodů, provedení zavírací části a návaznost na čelní panel spotřebiče.

Co může kompletní sestava zahrnovat?

Díl je v odborných katalozích označován jako kompletní dveře nebo kompletní dveřní okno. Sestava typicky zahrnuje hlavní konstrukční části dveří spojené do jednoho celku.

Dohledaný popis potvrzuje zejména:

• kompletní dveřní těleso,
• průhledové okno,
• vnější a vnitřní rám,
• chromovaný pohledový prvek,
• dveřní závěs.

Přesné provedení zavíracího protikusu, madla a drobného upevňovacího materiálu se může lišit podle aktuální výrobní verze dodávaného dílu. Před demontáží původních dveří proto doporučujeme zkontrolovat produktové vyobrazení a obsah konkrétního balení.

Kompletní dveře, nikoli pouze sklo

Díl 11017060 nelze zaměňovat za samostatné vnitřní nebo vnější dveřní sklo.

Samostatné sklo obvykle neobsahuje:

• vnější rám,
• vnitřní nosnou část,
• závěs,
• zavírací část,
• pohledový chromovaný rámeček.

Pokud je poškozeno pouze sklo, může být u některých spotřebičů vedeno samostatně. Objednací číslo samostatného skla však nelze odvozovat z čísla celé dveřní sestavy.

Nejedná se pouze o vnější rámeček

Chromovaný nebo chromově působící kruhový rámeček je pouze jednou z viditelných částí kompletních dveří.

Samostatný pohledový rám nemusí obsahovat:

• průhledové okno,
• vnitřní nosný rám,
• závěs,
• madlo nebo zavírací prvek,
• spojovací části celé sestavy.

Díl 11017060 je určen pro výměnu kompletních dveří, nikoli pouze pro kosmetickou obnovu jedné pohledové části.

Nejedná se pouze o dveřní závěs

Přestože je závěs součástí popisované sestavy, číslo 11017060 označuje kompletní dveře.

Pokud jsou ostatní části dveří nepoškozené a závadu způsobuje pouze závěs, ověřte podle servisního rozkresu, zda lze odpovídající závěs objednat samostatně.

Podobně vypadající závěsy se mohou lišit:

• roztečí upevňovacích otvorů,
• úhlem otevření,
• tvarem ramene,
• orientací montáže,
• polohou vůči dveřnímu rámu.

Nejedná se o dveřní zámek

Kompletní dveře spolupracují s elektrickým nebo elektromechanickým zámkem umístěným v čelní části sušičky. Tento zámek bývá veden jako samostatný náhradní díl.

Pokud se dveře mechanicky zavřou, ale sušička stále hlásí jejich otevření, zkontrolujte:

• správnou polohu dveří,
• zavírací protikus na dveřích,
• dveřní zámek ve spotřebiči,
• elektrický spínač zámku,
• připojovací kabeláž.

Výměna kompletních dveří neodstraní závadu elektrického zámku, pokud jsou samotné dveře a jejich protikus nepoškozené.

Rozdíl proti dveřím pračky

Dveře sušičky mohou vzhledem připomínat dveře pračky s předním plněním. Oba díly však nejsou automaticky zaměnitelné.

Dveře pračky jsou součástí vodotěsně uzavíraného systému a navazují na pryžovou manžetu bubnu. Dveře sušičky mají odlišnou konstrukci, geometrii, proudění vzduchu i způsob dosednutí.

Podobný průměr nebo stejné chromované provedení proto nepotvrzuje kompatibilitu.

Kontrola před objednáním

Před objednáním ověřte úplné označení sušičky na typovém štítku a porovnejte původní dveře s dostupným produktovým vyobrazením.

Zkontrolujte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• celkový průměr původních dveří,
• chromované nebo odpovídající pohledové provedení,
• polohu dveřního závěsu,
• rozteč upevňovacích bodů závěsu,
• provedení zavírací části,
• tvar průhledového okna,
• hloubku dveří a návaznost na otvor bubnu.

Čísla vytištěná nebo vylisovaná na jednotlivých plastových částech nemusejí být objednacím číslem kompletní sestavy. Mohou označovat pouze rám, sklo, výrobní formu nebo jinou dílčí součást.

Možné příčiny poškození

Kompletní dveře se mohou poškodit například při:

• prudkém zavření proti vyčnívajícímu kusu prádla,
• zavěšení těžkého předmětu na otevřené dveře,
• opření nebo sednutí na dveře,
• nárazu při přepravě spotřebiče,
• pádu demontovaných dveří na tvrdou podlahu,
• použití nepřiměřené síly při změně směru otevírání,
• provozu s uvolněným závěsem,
• nesprávně seřízeném protikusu zámku,
• použití agresivního nebo abrazivního čisticího prostředku.

Pokud původní dveře poškodilo chybné seřízení, uvolněný závěs nebo nesprávná poloha zámku, je nutné tuto příčinu odstranit před instalací nového dílu.

Doporučení k montáži

Před zahájením práce sušičku vypněte a odpojte od elektrické sítě.

Dveře jsou rozměrnou sestavou. Při demontáži je podpírejte, aby po uvolnění závěsu nespadly a nepoškodily čelní panel nebo podlahu.

Obecný postup může zahrnovat:

• otevření dveří do polohy umožňující přístup k závěsu,
• vyfotografování původního uchycení a vedení jednotlivých částí,
• podepření dveří druhou osobou nebo vhodnou měkkou podložkou,
• postupné uvolnění upevňovacích šroubů závěsu,
• sejmutí původních dveří bez páčení čelního panelu,
• kontrolu montážních otvorů a závitů ve spotřebiči,
• porovnání nové a původní sestavy,
• nasazení nových dveří ve správné poloze,
• rovnoměrné dotažení upevňovacích bodů,
• kontrolu polohy vůči dveřnímu zámku.

Pokud dodané dveře neobsahují nové upevňovací šrouby, použijte pouze původní nepoškozené šrouby nebo odpovídající originální montážní materiál.

Nevrtejte do rámu nové otvory a neupravujte závěs broušením nebo ohýbáním. Pokud montážní body neodpovídají, znovu ověřte katalogovou kompatibilitu.

Kontrola po montáži

Po upevnění dveří je několikrát pomalu otevřete a zavřete bez spuštění spotřebiče.

Zkontrolujte:

• plynulý pohyb závěsu,
• rovnoměrnou polohu dveří vůči čelnímu panelu,
• správné zasunutí zavírací části do zámku,
• že dveře nikde nedrhnou,
• že se vlastní hmotností nadměrně nesvěšují,
• pevné uchycení závěsu,
• úplné zavření bez použití nadměrné síly.

Následně spusťte krátký zkušební program bez prádla a ověřte, že sušička rozpozná zavřené dveře a v jejich okolí se neobjevují neobvyklé vibrace nebo zvuky.

Čištění a údržba

Průhledové okno a rámeček čistěte měkkým hadříkem a jemným prostředkem vhodným pro plasty a vnější části domácích spotřebičů.

Nepoužívejte:

• kovovou drátěnku,
• abrazivní čisticí prášky,
• ostré škrabky,
• koncentrovaná rozpouštědla,
• přípravky, které mohou poškodit chromovaný vzhled,
• velké množství vody v okolí závěsu a dveřního zámku.

Pravidelně kontrolujte prostor kolem závěsu a zavíracího protikusu. Nahromaděná vlákna nebo nečistoty mohou zhoršovat správné dosednutí dveří.

Doporučení k používání

• Dveře otevírejte a zavírejte za určenou úchopovou část.
• Netahejte za chromovaný rámeček mimo místo určené k uchopení.
• Nepokládejte na otevřené dveře koš s prádlem.
• Nedovolte dětem, aby se na dveře věšely nebo si na ně sedaly.
• Před zavřením zkontrolujte, že mezi dveřmi a čelním panelem nezůstal kus prádla.
• Při neobvyklé vůli závěsu spotřebič dále nepoužívejte bez kontroly.
• Prasklé nebo výrazně poškozené dveře nevystavujte dalšímu provozu.

Kompatibilita

Díl 11017060 je určen pouze pro vybrané sušičky prádla podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné dveře se mohou shodovat průměrem a chromovaným vzhledem, ale lišit se závěsem, hloubkou okna, polohou zavírací části nebo roztečí upevňovacích otvorů.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení sušičky.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu dveří podle přesného modelového označení E-Nr. vaší sušičky prádla. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 11017060 představuje 1 kompletní originální dveřní sestavu B/S/H/, nikoli pouze samostatné sklo nebo pohledový rámeček.

Dohledané odborné katalogy uvádějí kompletní provedení v chromovaném vzhledu včetně závěsu.

Orientační vnější průměr činí přibližně 480 mm a celková hloubka přibližně 105 mm.

Ve veřejně dostupných podkladech nebylo spolehlivě potvrzeno starší nahrazované originální číslo ani přesný rozsah dodávaného drobného montážního materiálu.

Dveřní zámek umístěný v čelním panelu sušičky není automaticky součástí kompletních dveří.

Díl neobjednávejte pouze podle průměru, chromovaného vzhledu nebo podobnosti průhledového okna.

Rozhodující je vždy katalogové přiřazení dílu 11017060 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
