11010054 Horní rameno k myčce nádobí

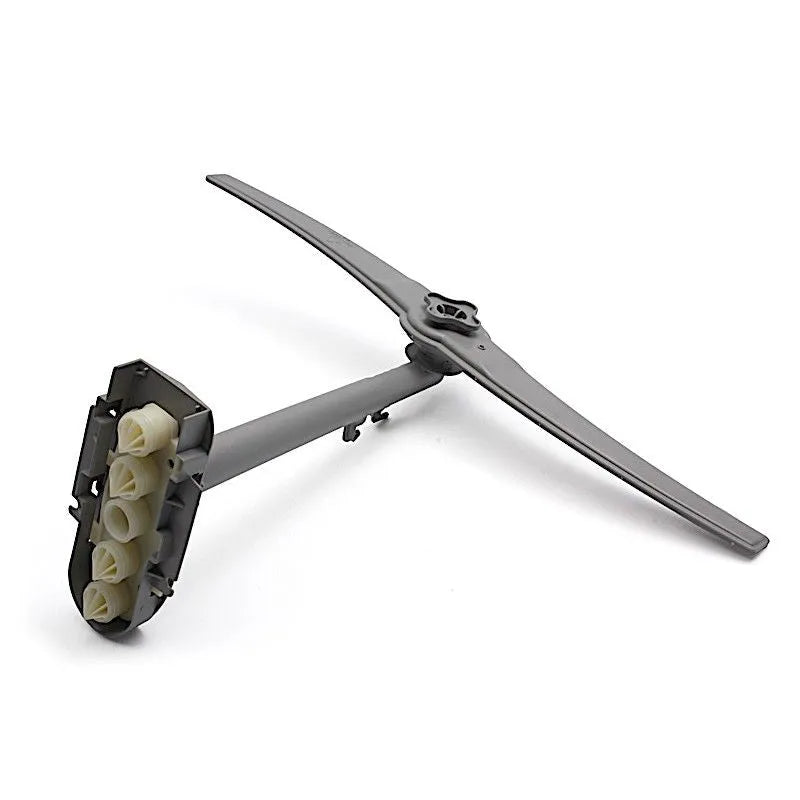

Horní ostřikovací rameno s přívodní trubkou do myčky nádobí

Toto horní ostřikovací rameno s přívodní trubkou do myčky nádobí je originální náhradní díl BSH s kódem 11010054. Je určeno pro vybrané myčky nádobí Bosch, Siemens a další katalogově kompatibilní spotřebiče podle přesného modelového označení E-Nr. Sestava přivádí mycí vodu do horní části myčky a rozstřikuje ji prostřednictvím trysek na nádobí uložené zejména v horním koši. Výrobce díl označuje jako Sprüharm-Oben mit Einlaufrohr, tedy horní ostřikovací rameno včetně přívodní trubky. Díl nahrazuje starší katalogové číslo 11003122.

K čemu slouží a kdy je potřeba výměna?

Horní ostřikovací rameno rozvádí tlakovou vodu z oběhového systému do jednotlivých trysek. Směr vystupujících proudů vody vytváří sílu potřebnou k otáčení ramena, takže je nádobí během programu ostřikováno z různých směrů.

Výměnu sestavy doporučujeme zejména v těchto případech:

• Nádobí v horním koši zůstává po skončení programu nedostatečně umyté.
• Ostřikovací rameno se během programu neotáčí nebo se pohybuje nepravidelně.
• Na ramenu nebo přívodní trubce jsou praskliny.
• Voda uniká ze spoje nebo poškozené části místo určených trysek.
• Jednotlivé trysky jsou poškozené nebo trvale neprůchodné.
• Rameno je deformované a naráží do koše nebo nádobí.
• Uložení ramena je opotřebené a sestava má nadměrnou vůli.
• Přívodní trubka nedrží ve správné poloze nebo netěsní v místě připojení.
• Montážní západky, držáky nebo spojovací části jsou ulomené.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Přivádí mycí vodu do horní ostřikovací části myčky.
• Rozděluje vodu prostřednictvím soustavy směrovaných trysek.
• Pomáhá zajistit rovnoměrné mytí nádobí v horním koši.
• Obsahuje horní ostřikovací rameno a navazující přívodní trubku.
• U kompatibilních modelů odpovídá původnímu tvaru a způsobu připojení.
• Má správně rozmístěné trysky, držáky a spojovací prvky.
• Je vhodné jako přímá náhrada prasklé, deformované nebo trvale zanesené sestavy.
• Nahrazuje starší katalogové číslo 11003122.
• Dodává se jako 1 kompletní sestava horního ostřiku.

Provedení a použití

Díl 11010054 je v katalozích uváděn jako horní ostřikovací rameno, horní ostřikovač s přívodní trubkou, horní mycí rameno, upper spray arm, spray arm top nebo Sprüharm-Oben mit Einlaufrohr.

Jde o plastovou hydraulickou sestavu umístěnou v horní části mycího prostoru nebo pod horním košem podle konstrukce konkrétní myčky.

Přívodní trubka vede vodu z navazujícího vodního kanálu do středu ostřikovacího ramena. Voda následně vystupuje přes tvarované trysky a vytváří proudy, které ostřikují nádobí a současně uvádějí rameno do rotačního pohybu.

Přesné upevnění se může podle modelu lišit. Sestava může být spojena s horním košem, zadním přívodem vody nebo jinou navazující částí rozvodu vody.

Jedná se o horní ostřikovací rameno včetně přívodní trubky. Spodní ostřikovací rameno, horní koš, kolečka koše, oběhové čerpadlo, filtry a další hydraulické části nejsou součástí dodávky.

Související díly

Při výměně doporučujeme zkontrolovat také zadní připojení přívodu vody, těsnicí plochy, spojovací prvky, horní koš a jeho výškové nastavení.

Pokud se nové rameno neotáčí, nemusí být příčinou samotná sestava. Jeho pohyb může blokovat vysoké nádobí nebo může být nedostatečný tlak vody kvůli zaneseným filtrům či závadě oběhového systému.

Pokud voda uniká v místě napojení přívodní trubky, zkontrolujte protilehlý spoj, těsnění a správné zasunutí sestavy.

Pokud rameno naráží do nádobí, ověřte správné rozmístění vysokých talířů, hrnců a kuchyňského náčiní.

Při nedostatečné kvalitě mytí zkontrolujte také spodní ostřikovací rameno, filtry, dávkování mycího prostředku a průchodnost trysek.

Doporučení k používání a údržbě

Pravidelně kontrolujte otvory trysek a odstraňujte z nich zbytky potravin, vodní kámen a další nečistoty podle návodu spotřebiče.

Před spuštěním programu rukou ověřte, že se ostřikovací rameno může volně otáčet a nenaráží do nádobí.

Vysoké nádoby, prkénka a dlouhé příbory ukládejte tak, aby nezasahovaly do dráhy ramena.

Filtrační systém ve spodní části myčky pravidelně čistěte. Zanesené filtry mohou snížit průtok a tlak vody v ostřikovacích ramenech.

Trysky nečistěte vrtákem ani silným kovovým předmětem, který by mohl změnit jejich průměr nebo směr proudění.

Pokud lze rameno uživatelsky demontovat, opláchněte je pod tekoucí vodou a nečistoty odstraňte jemným kartáčkem nebo vhodným nástrojem.

Po čištění zkontrolujte, že uvnitř ramena nezůstaly volné předměty, které by mohly blokovat jeho pohyb nebo trysky.

Myčku nepoužívejte s prasklou přívodní trubkou nebo poškozeným ramenem. Únik vody uvnitř mycího prostoru může výrazně snížit účinnost mytí.

Doporučení k montáži

Před výměnou myčku vypněte a odpojte od elektrické sítě.

Vysuňte horní koš do polohy umožňující bezpečný přístup k ramenu a přívodní trubce.

Před demontáží si prohlédněte orientaci původní sestavy, polohu všech západek a způsob napojení na přívod vody.

Podle konstrukce myčky může být nutné uvolnit otočný zámek, plastovou matici, západku nebo držák přívodní trubky.

Původní díl uvolňujte opatrně a rovnoměrně. Plastové západky nepáčte nadměrnou silou.

Po demontáži zkontrolujte protilehlý přívod vody, montážní otvor a případné těsnicí plochy.

Novou sestavu nasaďte ve stejné orientaci jako původní díl a připojte přívodní trubku až do určené koncové polohy.

Všechny západky a držáky musí pevně zapadnout. Ostřikovací rameno se však musí po montáži volně otáčet.

Horní koš několikrát vysuňte a zasuňte a ověřte, že se přívodní systém správně spojuje a nikde se nezachytává.

Po montáži spusťte krátký program a zkontrolujte pohyb ramena, těsnost spojů a přívod vody do horní části myčky.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sestavy podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 11010054 představuje 1 horní ostřikovací rameno včetně přívodní trubky.

Díl nahrazuje starší katalogové číslo 11003122. Tato náhrada však sama o sobě nenahrazuje kontrolu kompatibility podle úplného označení spotřebiče.

Nejedná se o spodní ostřikovací rameno, samotnou přívodní trubku, horní koš ani oběhové čerpadlo.

Podobná ostřikovací ramena se mohou lišit délkou, rozmístěním trysek, typem uložení, tvarem přívodní trubky a způsobem napojení na vodní systém. Samotná podobnost podle fotografie proto není pro správný výběr dostačující.
