11004581 Těleso horkovzdušného ohřevu k troubě

Kruhové topné těleso horkovzduchu do trouby

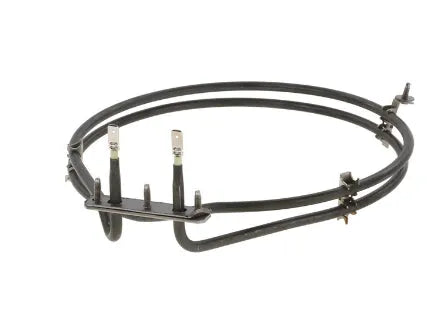

Toto kruhové topné těleso horkovzduchu do trouby je originální náhradní díl BSH s kódem 11004581. Je určeno pro vybrané trouby, parní trouby a kombinované pečicí spotřebiče Bosch, Siemens a Neff podle přesného modelového označení E-Nr. Těleso je umístěno za zadní stěnou pečicího prostoru v oblasti horkovzdušného ventilátoru. Ohřívá vzduch, který ventilátor rozvádí uvnitř trouby. Výrobce uvádí jmenovitý výkon 2300 W a provozní napětí 220–240 V. Balení obsahuje 1 kruhové topné těleso.

K čemu slouží a kdy je potřeba výměna?

Kruhové topné těleso vytváří teplo pro horkovzdušné a související pečicí režimy. Ventilátor umístěný uprostřed tělesa žene ohřátý vzduch do pečicího prostoru, čímž pomáhá udržovat rovnoměrnou teplotu a rozvádět teplo mezi jednotlivé úrovně trouby.

Výměnu topného tělesa doporučujeme zvážit zejména v těchto případech:

• Ventilátor pracuje, ale trouba v horkovzdušném režimu nehřeje.
• Horkovzdušný režim se zahřívá výrazně pomaleji než dříve.
• Trouba nedosahuje nastavené teploty, přestože ostatní topné režimy fungují.
• Pokrmy jsou při horkovzdušném pečení nedopečené nebo se doba přípravy výrazně prodloužila.
• Elektrická ochrana nebo proudový chránič vypíná při aktivaci horkovzduchu.
• Na plášti tělesa je viditelné prasknutí, propálení, deformace nebo místo po elektrickém výboji.
• Přívody nebo kontakty topného tělesa jsou přehřáté či poškozené.
• Odborné měření potvrdilo přerušený topný okruh nebo svod vůči kostře spotřebiče.
• Z prostoru zadního ventilátoru je při zahřívání cítit nezvyklý zápach přehřáté elektroinstalace.

Uvedené projevy nemusí vždy způsobovat samotné topné těleso. Závadu může vyvolat také nefunkční ventilátor, teplotní snímač, tepelná pojistka, bezpečnostní omezovač, poškozená kabeláž nebo spínací relé řídicí elektroniky. Před objednáním doporučujeme odbornou diagnostiku.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních elektrických a konstrukčních specifikací výrobce. Díky tomu:

• Vytváří teplo potřebné pro horkovzdušné pečicí režimy.
• Spolupracuje s ventilátorem umístěným u zadní stěny pečicího prostoru.
• Pomáhá rovnoměrně rozvádět teplý vzduch uvnitř trouby.
• Má výrobcem uváděný výkon 2300 W.
• Je určeno pro provozní napětí 220–240 V.
• U katalogově kompatibilních spotřebičů odpovídá původním montážním bodům.
• Má odpovídající tvar přípojných kontaktů a upevňovací příruby.
• Je vhodné jako přímá náhrada původního vadného kruhového topného tělesa.
• Dodává se jako 1 kompletní topné těleso.

Provedení a rozměry

Díl 11004581 je v katalozích uváděn také jako kruhové topné těleso, horkovzdušné topné těleso, topná spirála ventilátoru, Ringheizung, Ringheizkörper, Heißluftheizung, fan oven element nebo heater ring.

Topné těleso má kruhový kovový plášť, který obklopuje prostor horkovzdušného ventilátoru. Na zadní straně se nachází přípojná část s elektrickými kontakty a montážní přírubou určenou k upevnění do konstrukce kompatibilní trouby.

Uváděné orientační rozměry jsou přibližně:

• Vnější průměr: 208 mm.
• Vnitřní průměr: přibližně 196 mm.
• Hloubka přípojné části: přibližně 37 mm.
• Rozměr montážní příruby: přibližně 71 × 16 mm.
• Rozteč upevňovacích otvorů příruby: přibližně 61 mm.
• Rozteč elektrických kontaktů: přibližně 43 mm.
• Jmenovitý výkon podle výrobce: 2300 W.
• Provozní napětí: 220–240 V.

Rozměry jsou pouze orientační a mohou se lišit podle zvolených měřicích bodů. Samotná shoda průměru, příkonu nebo rozteče kontaktů nezaručuje kompatibilitu s konkrétním spotřebičem.

Někteří prodejci označují odpovídající těleso nebo jeho alternativní varianty hodnotou 2200 W. Pro originální díl 11004581 však oficiální katalog výrobce uvádí 2300 W a 220–240 V.

Jedná se o samostatné kruhové topné těleso. Upevňovací šrouby, kabeláž, konektory spotřebiče, zadní kryt pečicího prostoru, ventilátor, motor ventilátoru, tepelná pojistka ani teplotní čidlo nejsou součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Související díly

Při výměně doporučujeme zkontrolovat také horkovzdušný ventilátor, jeho motor, přívodní vodiče, konektory, tepelnou pojistku, bezpečnostní omezovač a teplotní snímač trouby.

Pokud ventilátor nepracuje, nemusí být příčinou závady topné těleso. Vadný může být motor ventilátoru, jeho napájení, řídicí elektronika nebo mechanicky zablokovaná vrtule.

Pokud trouba nehřeje pouze v horkovzdušném režimu, ale horní a spodní ohřev fungují, je kruhové těleso jednou z pravděpodobných příčin. Jeho stav je však nutné ověřit elektrickým měřením.

Jestliže spotřebič vypíná proudový chránič, může mít topné těleso izolační poruchu vůči ochranné kostře. Stejný projev však může způsobovat také jiná topná součást nebo poškozená kabeláž.

Přehřáté, zčernalé nebo uvolněné konektory je nutné vyměnit nebo odborně opravit. Připojení nového tělesa na poškozený kontakt může vést k opakovanému přehřívání.

Poškozený nebo zablokovaný ventilátor může omezit proudění vzduchu a způsobit nerovnoměrné pečení nebo nadměrné tepelné namáhání okolních částí.

Doporučení k používání a údržbě

Dodržujte provozní pokyny a doporučené teploty uvedené v návodu konkrétní trouby.

Nezakrývejte otvory zadního krytu pečicího prostoru alobalem, pečicími nádobami ani jinými předměty. Omezené proudění vzduchu zhoršuje funkci horkovzdušného systému.

Nepoužívejte alobal přímo na dně trouby, pokud takové použití není výslovně povoleno výrobcem.

Do otvorů kolem ventilátoru nestříkejte vodu, čisticí prostředky ani agresivní přípravky na trouby. Kapalina může proniknout k topnému tělesu, motoru nebo elektrickým kontaktům.

Pečicí prostor čistěte pouze způsobem předepsaným pro konkrétní spotřebič. Před ručním čištěním nechte troubu zcela vychladnout.

Po parním nebo čisticím programu odstraňte z pečicího prostoru zbytkovou vlhkost podle návodu spotřebiče.

Pokud se při zapnutí horkovzduchu objeví praskání, elektrické jiskření, zápach spáleniny nebo vypnutí elektrické ochrany, spotřebič dále nepoužívejte.

Topné těleso není určeno k samostatnému provozu mimo spotřebič ani k jiným účelům než k instalaci v katalogově kompatibilní troubě.

Doporučení k výměně

Výměna topného tělesa představuje zásah do elektrické části spotřebiče připojené k síťovému napětí. Montáž proto doporučujeme svěřit kvalifikovanému servisnímu technikovi.

Před zahájením opravy musí být trouba bezpečně odpojena od elektrické sítě. Nestačí pouze vypnutí ovládacím prvkem; je nutné odpojit přívod nebo vypnout příslušný jistič a ověřit beznapěťový stav.

Spotřebič musí být před demontáží zcela vychladlý. Zadní kryt pečicího prostoru a topné těleso mohou po provozu zůstávat dlouho horké.

Před odpojením původního tělesa je vhodné zaznamenat správné umístění vodičů a zkontrolovat stav konektorů. Vodiče nesmějí po odpojení zapadnout za zadní stěnu spotřebiče.

Nové těleso musí být upevněno bez deformace a elektrické kontakty musejí být pevně nasazeny. Uvolněný spoj může vytvářet přechodový odpor a nadměrně se zahřívat.

Po montáži musí odborný technik zkontrolovat správné elektrické zapojení, izolační stav, ochranné propojení a funkci horkovzdušného ventilátoru.

Spotřebič nepoužívejte s demontovaným zadním krytem pečicího prostoru ani s volně uloženým topným tělesem.

Kompatibilita a značky

Originální topné těleso 11004581 je určeno pro vybrané trouby, parní trouby a kombinované pečicí spotřebiče Bosch, Siemens a Neff.

Mezi katalogově uváděné spotřebiče patří například některá provedení řad:

• Bosch HSG616, HSG636, HSG656 a HSG856.
• Siemens HS636, HS658 a HS858.
• Neff B15FS22, B45FS22, B45FS24 a B45FS26.
• Neff B46FT64, B47FS, B48FT a B88FT.

Uvedený přehled je pouze orientační. Jednotlivá provedení stejné modelové řady mohou podle výrobního indexu používat jiné topné těleso, jiné kontakty nebo odlišnou montážní přírubu.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu topného tělesa podle přesného modelového označení E-Nr. vaší trouby. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 11004581 představuje 1 originální kruhové topné těleso horkovzduchu s výkonem 2300 W pro napětí 220–240 V.

Ventilátor, motor ventilátoru, zadní kryt, upevňovací šrouby, kabeláž, konektory, teplotní čidlo, tepelná pojistka ani řídicí elektronika nejsou automaticky součástí dodávky.

Topné těleso nezaměňujte s horním grilovacím tělesem, dolním topným tělesem, parním generátorem ani topným tělesem mikrovlnné části. Každá z těchto součástí má jinou funkci a konstrukci.

Podobná kruhová tělesa se mohou lišit výkonem, průměrem, hloubkou, tvarem příruby, roztečí upevnění a provedením elektrických kontaktů.

Samotná podobnost podle fotografie, naměřených rozměrů nebo údaje o příkonu proto není pro správný výběr dostačující. Rozhodující je vždy katalogové přiřazení dílu 11004581 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
