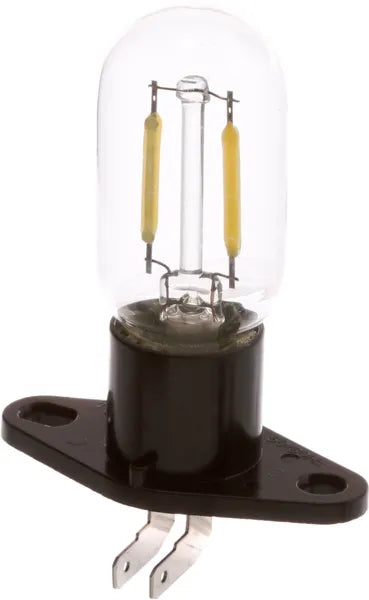

10011653 Žárovka k mikrovlnné troubě

LED osvětlení do mikrovlnné trouby Bosch Siemens

Tento LED osvětlovací modul vnitřního prostoru mikrovlnné trouby je originální náhradní díl s kódem 10011653. Je určen pro vybrané mikrovlnné trouby, vestavné mikrovlnné trouby a kombinované spotřebiče Bosch, Siemens, Neff, Gaggenau, Constructa a Balay podle přesného modelového označení.

Osvětlení umožňuje sledovat potraviny během ohřevu, rozmrazování nebo přípravy bez nutnosti otevírat dvířka spotřebiče. Jedná se o moderní LED lampu s intenzitou osvětlení 60 lx, která nahrazuje několik starších provedení vnitřního osvětlení.

Díl 10011653 je kompletní osvětlovací součástka určená pro konkrétní držák a elektrické připojení spotřebiče. Nejde o běžnou domácí žárovku se standardním závitem E14, E27 nebo paticí G9.

Aktuální díl podle oficiálního katalogu nahrazuje starší výrobní čísla 10008973, 10006168, 00607965, 00607899 a 00606322. Nové LED provedení může mít proti původní lampě odlišný vzhled, konstrukci nebo světelný projev.

K čemu slouží a kdy je potřeba výměna?

Osvětlovací modul vytváří světlo uvnitř varného prostoru mikrovlnné trouby. Podle konstrukce konkrétního spotřebiče se může rozsvítit při otevření dvířek, během spuštěného programu nebo v obou těchto situacích.

Správně fungující osvětlení usnadňuje kontrolu pokrmu a pomáhá uživateli sledovat například překypění tekutiny, rozpouštění potravin nebo průběh rozmrazování.

Výměna osvětlení bývá potřebná zejména v těchto případech:

• Vnitřní prostor mikrovlnné trouby zůstává během provozu tmavý.
• Světlo se nerozsvítí ani při otevření dvířek, přestože má podle konstrukce spotřebiče svítit.
• LED osvětlení bliká, poblikává nebo se nepravidelně vypíná.
• Světlo má výrazně nižší intenzitu než dříve.
• Osvětlovací modul je mechanicky poškozený.
• Plastový držák, konektor nebo přívodní vodiče vykazují známky přehřátí.
• Na modulu jsou viditelné stopy po zkratu nebo spálení.
• Původní světelný zdroj byl poškozen při jiné servisní opravě.

Pokud se nové osvětlení nerozsvítí, nemusí být příčinou samotná lampa. Závadu může způsobovat také dveřní spínač, kabeláž, konektor, řídicí elektronika nebo napájecí obvod osvětlení.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je vyroben podle elektrických a konstrukčních požadavků výrobce. Díky tomu:

• Osvětluje vnitřní prostor kompatibilní mikrovlnné trouby.
• Umožňuje sledovat pokrm bez otevírání dvířek.
• Využívá LED technologii.
• Má výrobcem uváděnou intenzitu osvětlení 60 lx.
• Je vedeno pro spotřebiče v napěťových soustavách 110–130 V nebo 220–240 V.
• U kompatibilních modelů odpovídá původnímu držáku a elektrickému připojení.
• Dodává se jako jeden kompletní osvětlovací díl.
• Nahrazuje několik starších provedení osvětlení.
• Je určeno pro provozní podmínky uvnitř domácího spotřebiče.

Technické údaje a provedení

• Výrobní číslo: 10011653.
• Typ dílu: LED lampa nebo LED osvětlovací modul.
• Určení: osvětlení vnitřního prostoru mikrovlnné trouby.
• Napěťové provedení: 110–130 V / 220–240 V.
• Intenzita osvětlení: 60 lx.
• Technologie světelného zdroje: LED.
• Obsah balení: jeden osvětlovací modul.

Výrobce v základní produktové specifikaci neuvádí elektrický příkon modulu. Při výběru proto nevycházejte z wattáže starší žárovky, ale z výrobního čísla dílu a potvrzené kompatibility s konkrétním spotřebičem.

Údaj 60 lx vyjadřuje intenzitu osvětlení ve stanovených podmínkách. Nejde o světelný tok v lumenech ani o elektrický příkon ve wattech.

Provedení a použití

Díl 10011653 je v katalozích uváděn jako LED osvětlení mikrovlnné trouby, vnitřní lampa, osvětlovací modul, světlo varného prostoru, žárovka mikrovlnné trouby, appliance lamp, microwave LED lamp, cavity lamp, Gerätelampe nebo LED-Lampe für Mikrowelle.

Ačkoli je díl v některých katalozích označován jako žárovka, jedná se o LED osvětlovací sestavu určenou pro konkrétní elektrické připojení a držák ve spotřebiči. Nelze ji nahradit libovolnou žárovkou stejného napětí.

Osvětlení je určeno výhradně pro použití v kompatibilním domácím spotřebiči. Není vhodné:

• pro běžné osvětlení místnosti,
• do standardního svítidla,
• do trouby nebo digestoře bez potvrzené kompatibility,
• jako univerzální náhrada podle samotného napětí,
• pro přímé připojení k elektrické síti mimo spotřebič.

Nahrazovaná výrobní čísla

Originální LED lampa 10011653 je výrobcem vedena jako aktuální náhrada za následující starší díly:

• 10008973,
• 10006168,
• 00607965,
• 00607899,
• 00606322.

Dodaný díl proto může mít proti původnímu osvětlení odlišný tvar světelného prvku, jinou barvu plastového držáku nebo jinak uspořádané elektronické součástky. Tyto rozdíly samy o sobě neznamenají nesprávný díl, pokud výrobce náhradu potvrzuje pro konkrétní E-Nr. spotřebiče.

Příklady kompatibilních modelů

Osvětlení je doloženo například u vybraných mikrovlnných trub:

• Bosch BEL520MS0/06,
• Bosch BEL550MB0/06,
• Bosch BEL550MS0/06,
• Bosch BEL623MB3/01,
• Bosch BEL623MS3/01,
• Bosch FEL023MS1/01,
• Bosch FEL023MS2/01,
• Bosch FEL023MS2B/01,
• Bosch FFL020MS2/01,
• Bosch FFL023MS2/01,
• Siemens BE520LMR0/06,
• Siemens BE550LMR0/06,
• Siemens BF520LMR0/06,
• Siemens BF623LMS3/01,
• Siemens BFL520MS0/06,
• Siemens BFL523MS3/01,
• Siemens FF023LMB2/01,
• Neff FLAWG20S2/01,
• Neff HLAGG26N3/01,
• Neff HLAWG25N3/01.

Uvedená označení jsou pouze příklady doloženého použití a seznam není úplný. Současně nelze předpokládat, že je díl vhodný pro všechna provedení stejné základní modelové řady.

Související díly

Při diagnostice nefunkčního osvětlení doporučujeme zkontrolovat také:

• konektor LED lampy,
• přívodní vodiče a jejich izolaci,
• držák nebo upevnění osvětlení,
• ochranný kryt nebo světelný otvor ve varném prostoru,
• dveřní mikrospínače,
• řídicí desku a výstup napájející osvětlení,
• stav konektorů po případném přehřátí.

Pokud světlo nesvítí pouze při otevřených dvířkách, ale během programu funguje, může být závada v ovládací logice nebo v některém z dveřních spínačů. Pokud nesvítí v žádném provozním režimu, je nutné proměřit lampu i její napájení.

Poškozený nebo ohořelý konektor nesmí být pouze nasazen na nový modul. Přehřátý kontakt má zvýšený elektrický odpor a mohl by poškodit i nový díl.

Diagnostika závady

Před objednáním nové lampy ověřte, v jakých situacích má osvětlení konkrétního modelu svítit. Některé spotřebiče nerozsvěcují vnitřní prostor ve všech provozních stavech.

Pokud je přístup k osvětlení možný pouze po sejmutí vnějšího krytu mikrovlnné trouby, musí diagnostiku provést kvalifikovaný servisní technik. Uvnitř spotřebiče se nacházejí obvody s nebezpečně vysokým napětím.

Odborný technik může zkontrolovat:

• stav LED modulu,
• přítomnost napájecího napětí,
• kontinuitu kabeláže,
• stav konektorů,
• funkci dveřních spínačů,
• výstup řídicí elektroniky.

Samotná vizuální kontrola nemusí vždy odhalit elektronickou závadu LED modulu.

Doporučení k používání a údržbě

Vnitřní prostor mikrovlnné trouby pravidelně čistěte, aby se mastnota a zbytky potravin neusazovaly v okolí otvoru osvětlení. Silné znečištění může snižovat množství světla pronikajícího do varného prostoru, i když samotná LED lampa funguje správně.

K čištění používejte měkký hadřík a prostředek povolený výrobcem spotřebiče. Čisticí kapalinu nestříkejte přímo do větracích otvorů, světelného otvoru ani do spojů vnitřního pláště.

Nepoužívejte kovové drátěnky, ostré škrabky ani agresivní chemické prostředky. Mohly by poškodit ochranný kryt osvětlení nebo povrch varného prostoru.

Mikrovlnnou troubu nespouštějte prázdnou, pokud to výrobce konkrétního modelu výslovně nepovoluje. Nesprávný provoz může poškodit důležitější části spotřebiče, i když s lampou přímo nesouvisí.

Pokud se v okolí osvětlení objeví zápach spáleniny, kouř, jiskření nebo výrazné přehřívání, spotřebič okamžitě vypněte, odpojte od sítě a dále jej nepoužívejte do provedení odborné kontroly.

Doporučení k montáži

Výměnu osvětlení mikrovlnné trouby doporučujeme svěřit kvalifikovanému servisnímu technikovi. U mnoha modelů je k lampě přístup až po demontáži vnějšího pláště spotřebiče.

Uvnitř mikrovlnné trouby se nachází vysokonapěťový obvod s kondenzátorem, který může uchovávat nebezpečný elektrický náboj i po odpojení přívodního kabelu ze zásuvky. Pouhé odpojení spotřebiče proto nezaručuje bezpečnost práce uvnitř jeho konstrukce.

Při odborné výměně je nutné:

• spotřebič odpojit od elektrické sítě,
• zabránit jeho nechtěnému opětovnému připojení,
• bezpečně zajistit vysokonapěťovou část podle servisního postupu výrobce,
• demontovat pouze části určené servisní dokumentací,
• zaznamenat polohu původní lampy a vedení kabeláže,
• zkontrolovat konektor a okolí proti přehřátí,
• nový modul namontovat ve stejné orientaci,
• obnovit všechny ochranné kryty a upevňovací prvky.

LED modul se nesmí při montáži volně dotýkat kovových částí, které k tomu nejsou konstrukčně určeny. Kabeláž nesmí být přiskřípnutá, vedena přes ostrou hranu ani umístěna v blízkosti horkých nebo pohyblivých částí.

Po opravě musí technik zkontrolovat správnou funkci osvětlení, dveřních bezpečnostních spínačů a všech demontovaných ochranných částí.

Bezpečnostní upozornění

Mikrovlnná trouba obsahuje vysokonapěťové části, které mohou způsobit smrtelný úraz elektrickým proudem i po odpojení spotřebiče od zásuvky.

Neodborně neodstraňujte vnější kryt mikrovlnné trouby. Ochranný plášť současně omezuje únik mikrovlnné energie a musí být po opravě správně sestaven.

LED modul nepřipojujte přímo k elektrické síti za účelem zkoušky. Díl je určen pouze pro instalaci do kompatibilního spotřebiče a jeho elektrické zapojení musí odpovídat servisní dokumentaci.

Osvětlení nenahrazujte běžnou žárovkou, LED páskem ani univerzálním modulem. Nevhodný světelný zdroj může mít nesprávné elektrické parametry, tepelnou odolnost nebo mechanické upevnění.

Poškozený modul neopravujte pájením, lepením ani úpravou elektronických součástek. Díl je určen k výměně jako kompletní sestava.

Mikrovlnnou troubu nepoužívejte, pokud byl při opravě poškozen vnitřní nebo vnější kovový kryt, dveřní mechanismus, bezpečnostní spínače nebo těsnicí plochy dvířek.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu LED osvětlení podle přesného modelového označení E-Nr. a výrobního indexu za lomítkem vaší mikrovlnné trouby. Díl 10011653 je určen pouze pro vybraná konstrukční provedení.

Podobné osvětlovací moduly se mohou lišit:

• provozním napětím,
• elektrickým příkonem,
• typem a polaritou konektoru,
• tvarem plastového držáku,
• polohou upevňovacích bodů,
• směrem vyzařování světla,
• intenzitou a barevným odstínem osvětlení,
• odolností vůči provozním podmínkám spotřebiče.

Samotná shoda napětí, podobný vzhled nebo označení LED proto nejsou dostatečné pro správný výběr náhradního dílu.

Díl 10011653 nahrazuje starší výrobní čísla 10008973, 10006168, 00607965, 00607899 a 00606322. Aktuální LED provedení může vypadat jinak než původní světelný zdroj.

Součástí balení je jeden LED osvětlovací modul. Kabelový svazek, držák spotřebiče, ochranný kryt, dveřní spínače a ostatní části mikrovlnné trouby nejsou součástí produktu.
