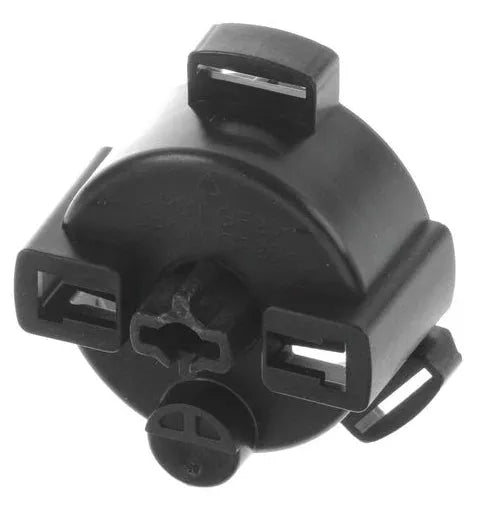

10004592 Objímka knoflíku k troubě

Vnitřní držák a unašeč ovládacího knoflíku do trouby

Tento vnitřní držák a unašeč ovládacího knoflíku do trouby je originální náhradní díl B/S/H/ s kódem 10004592. Je určen pro vybrané trouby, sporáky a odpovídající varné spotřebiče podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Díl je umístěn za předním ovládacím panelem a vytváří mechanické spojení mezi pohledovým ovládacím knoflíkem a hřídelí příslušného přepínače. Po otočení knoflíku přenáší pohyb na přepínač funkcí, regulátor teploty nebo jiný ovládací prvek podle konstrukce konkrétního spotřebiče.

Výrobce díl označuje jako „Aufnahme Schaltergriffaufnahme“ nebo „knob support“. V odborných katalozích se používají také názvy objímka ovládacího knoflíku, držák knoflíku, unašeč knoflíku, spojka ovladače, control knob support socket nebo connecting piece.

Balení obsahuje 1 samostatný vnitřní držák ovládacího knoflíku. Pohledový knoflík, elektrický přepínač, termostat, ovládací panel, kabeláž a upevňovací materiál nejsou automaticky součástí dodávky.

Číslo 10004592 je již úplným aktuálním katalogovým označením. Ve veřejně dostupných oficiálních podkladech nebylo potvrzeno žádné starší nahrazované originální číslo.

K čemu slouží a kdy je potřeba výměna?

Vnější ovládací knoflík bývá nasazen na vnitřní plastový držák nebo objímku. Tato část následně zabírá do hřídele elektrického přepínače umístěného za ovládacím panelem.

Držák musí přesně přenášet úhel otočení knoflíku na hřídel přepínače. Současně udržuje knoflík ve správné poloze vůči symbolům a stupnici na čelním panelu.

Pokud je objímka prasklá, vymačkaná nebo má stržené vnitřní spojení, knoflík se může otáčet naprázdno, vypadávat nebo nepřenášet pohyb na přepínač.

Výměna držáku může být potřebná zejména v těchto případech:

• Ovládací knoflík se otáčí naprázdno a nastavení spotřebiče se nemění.
• Knoflík lze otočit, ale hřídel přepínače zůstává stát.
• Knoflík na čelním panelu nedrží a opakovaně vypadává.
• Mezi knoflíkem a hřídelí vznikla nadměrná vůle.
• Knoflík se při otáčení naklání nebo pohybuje do stran.
• Vnitřní otvor držáku je vymačkaný nebo stržený.
• Plastová část spojující držák s hřídelí je prasklá.
• Držák se rozdělil na více částí.
• Po sejmutí knoflíku zůstala část držáku na hřídeli přepínače.
• Ulomený držák zapadl za ovládací panel.
• Knoflík lze stlačit dovnitř více než obvykle.
• Knoflík nelze nasadit do původní pracovní polohy.
• Nastavená poloha knoflíku neodpovídá skutečné poloze přepínače.
• Knoflík lze otočit přes běžný koncový doraz.
• Při otáčení se ozývá praskání plastu.
• Ovládání klade nepravidelný odpor způsobený poškozenou objímkou.
• Držák se deformoval působením nadměrné síly nebo tepla.
• Původní díl byl poškozen při demontáži ovládacího panelu.
• Na spotřebiči je namontována nesprávná univerzální spojka.
• Pohledový knoflík je nepoškozený, ale není již mechanicky spojen s přepínačem.

Uvedené projevy samy o sobě závadu držáku jednoznačně nepotvrzují. Knoflík se může otáčet nesprávně také kvůli prasklému pohledovému knoflíku, zlomené hřídeli přepínače, poškozenému přepínači nebo nesprávně sestavenému ovládacímu panelu.

Před objednáním proto doporučujeme sejmout vnější knoflík a zkontrolovat, která část je skutečně poškozená. Pokud je zlomená kovová nebo plastová hřídel samotného přepínače, výměna držáku 10004592 nemusí závadu odstranit.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je navržen pro určenou konstrukci ovládacího mechanismu. Díky tomu:

• Propojuje vnější ovládací knoflík s hřídelí přepínače.
• Přenáší otočný pohyb knoflíku na ovládací prvek spotřebiče.
• Pomáhá udržovat knoflík ve správné poloze vůči symbolům na panelu.
• Omezuje nežádoucí vůli mezi knoflíkem a hřídelí.
• Umožňuje přesné nastavení funkce nebo teploty.
• Má tvarované vnitřní připojení odpovídající určené hřídeli.
• U katalogově kompatibilního spotřebiče odpovídá původnímu prostoru za panelem.
• Je vhodný jako náhrada prasklé, vymačkané nebo chybějící původní objímky.
• Umožňuje opravu ovládání bez výměny funkčního pohledového knoflíku nebo přepínače.
• Dodává se jako 1 samostatný originální držák knoflíku.

Provedení, rozměry a obsah balení

Díl 10004592 je v katalozích uváděn jako držák ovládacího knoflíku, unašeč knoflíku, objímka knoflíku, spojovací díl přepínače, Schaltergriffaufnahme, Aufnahme Bedienknebel, control knob support, support socket nebo connecting piece.

• Katalogové číslo BSH: 10004592
• Výrobce: B/S/H/
• Provedení: vnitřní držák a mechanický unašeč ovládacího knoflíku
• Určení: ovládací panel vybraných trub a sporáků
• Materiál: plast
• Barva: černá
• Orientační největší průměr nebo šířka: přibližně 48 mm
• Orientační celková výška: přibližně 58 mm
• Orientační připojení hřídele: přibližně 6 × 4,6 mm
• Orientační hmotnost: přibližně 20 g
• Obsah balení: 1 držák ovládacího knoflíku

Rozměrové údaje pocházejí z odborných prodejních katalogů a jsou pouze orientační. Některé zdroje označují rozměr 48 mm jako šířku, jiné jako průměr největší kruhové části.

Údaj 6 × 4,6 mm popisuje přibližné rozměry tvarovaného připojení k hřídeli. Nelze jej používat jako jediný parametr pro výběr, protože důležitý je také profil otvoru, orientace zploštění, délka zasunutí a poloha dorazů.

Pro kompatibilitu jsou rozhodující celý tvar držáku, vnitřní objímka, způsob spojení s pohledovým knoflíkem a návaznost na konkrétní přepínač.

Nejedná se o pohledový ovládací knoflík

Díl 10004592 je vnitřní mechanická podpěra a spojka. Po správném sestavení je z velké části ukrytá za pohledovým ovládacím knoflíkem nebo za čelním panelem.

Nejedná se o samotný vnější knoflík, na kterém se nachází ukazatel, čárka, symbol nebo dekorativní povrch.

Pohledový knoflík může být podle provedení spotřebiče černý, bílý, stříbrný, nerezový nebo jinak designově upravený. Jeho originální číslo se obvykle liší podle barvy a vzhledu ovládacího panelu.

Pokud je prasklý pouze vnější knoflík, ale vnitřní držák a hřídel jsou nepoškozené, může být nutná pouze výměna pohledového knoflíku.

Pokud je pohledový knoflík nepoškozený, ale uvnitř se volně protáčí, bývá častou příčinou právě poškozený držák nebo vnitřní objímka.

Nejedná se o elektrický přepínač

Díl 10004592 neobsahuje elektrické kontakty a sám nezapíná topná tělesa, ventilátor ani jiné funkce trouby.

Mechanicky přenáší pohyb na samostatný přepínač, regulátor nebo termostat umístěný za ovládacím panelem.

Pokud se hřídel přepínače správně otáčí, ale spotřebič nereaguje, může být vadný elektrický přepínač, termostat, kabeláž nebo řídicí elektronika.

Pokud je hřídel přepínače zlomená, vychýlená nebo ji lze vytáhnout z tělesa přepínače, samotná výměna plastového držáku obvykle nestačí.

Rozlišení závady knoflíku, držáku a přepínače

Před objednáním je vhodné rozlišit tři samostatné části:

• Pohledový knoflík – část, kterou uživatel drží a otáčí.
• Držák 10004592 – vnitřní spojka mezi knoflíkem a hřídelí.
• Přepínač nebo regulátor – elektrická součást umístěná za panelem.

Pokud se knoflík po sejmutí jeví prasklý v místě svého vnitřního otvoru, může být poškozený samotný knoflík.

Pokud knoflík vypadá neporušeně, ale uvnitř je volný nebo rozlomený černý plastový mezikus, může být vadný držák 10004592.

Pokud jsou knoflík i držák nepoškozené, ale hřídel přepínače se neotáčí, je zlomená nebo nemá běžné dorazy, je nutná diagnostika přepínače.

Pokud lze hřídel otočit, ale spotřebič nezapne požadovanou funkci, závada může být elektrická a nesouviset s držákem.

Možné příčiny poškození

Plastový držák může postupně zestárnout, zkřehnout nebo se vymačkat opakovaným ovládáním. K poškození může přispět také nadměrná síla nebo otáčení přes konstrukční doraz.

Mezi časté příčiny patří:

• Násilné otočení knoflíku za koncovou polohu.
• Otáčení zablokovaným přepínačem.
• Náraz do vyčnívajícího ovládacího knoflíku.
• Prudké stlačení knoflíku směrem do panelu.
• Sejmutí knoflíku šikmým páčením.
• Předchozí montáž nesprávného knoflíku.
• Nesprávné nasazení držáku na hřídel.
• Vymačkaný profil po dlouhodobém používání.
• Deformace způsobená nadměrnou teplotou za ovládacím panelem.
• Poškození při servisní demontáži panelu.
• Zatuhlý nebo mechanicky poškozený elektrický přepínač.

Pokud se původní držák poškodil kvůli zatuhlému přepínači, je nutné odstranit také tuto příčinu. Nový plastový díl by se mohl při prvním použití znovu zlomit.

Související díly a diagnostika

Při opravě doporučujeme zkontrolovat také pohledový knoflík, hřídel přepínače, ovládací panel a upevnění elektrického přepínače.

Prověřte zejména:

• Zda není prasklý vnitřní otvor pohledového knoflíku.
• Zda nejsou uvnitř knoflíku úlomky původního držáku.
• Zda je hřídel přepínače rovná a nepoškozená.
• Zda přepínač správně drží za ovládacím panelem.
• Zda má hřídel běžné pracovní polohy a koncové dorazy.
• Zda se přepínač neotáčí s nadměrným odporem.
• Zda nejsou ovládací panel nebo jeho držáky deformované.
• Zda nový držák odpovídá tvaru původního dílu.

Pokud knoflík po montáži vyčnívá více než původně, může být držák nesprávně orientovaný nebo není zcela zasunutý.

Pokud je knoflík příliš hluboko v panelu, zkontrolujte správné usazení držáku, polohu přepínače a případné distanční části.

Pokud ukazatel na knoflíku neodpovídá vypnuté poloze, držák nebo knoflík může být nasazen v nesprávném úhlu.

Pokud se nový držák na hřídeli viklá, nepoužívejte lepidlo ani výplňový materiál. Nejprve ověřte, zda je správný díl a zda není poškozená samotná hřídel.

Dočasné opravy

Poškozený držák nedoporučujeme lepit, omotávat páskou ani vyplňovat tmelem. Spoj je při každém otočení namáhán krouticí silou a opravené místo může znovu prasknout.

Lepidlo může navíc proniknout k hřídeli přepínače a znemožnit jeho pozdější demontáž.

Nepoužívejte univerzální kovovou redukci nebo vyrobenou objímku bez ověření správných dorazů. Nesprávná spojka může umožnit otočení přepínače za povolený rozsah.

Přepínač neovládejte kleštěmi přímo za jeho hřídel. Kovový nástroj může hřídel poškodit, deformovat nebo elektricky nebezpečně přiblížit k živým částem.

Doporučení k používání a údržbě

Ovládacím knoflíkem otáčejte plynule a pouze v rozsahu vyznačeném na panelu.

Pokud knoflík narazí na doraz, nepokračujte v otáčení větší silou.

Pokud se ovládání začne zadrhávat, závadu neřešte opakovaným silovým otáčením. Zkontrolujte držák a přepínač.

Knoflík nevytahujte šikmo a nepáčte jej kovovým nástrojem proti pohledové ploše panelu.

Při čištění ovládacího panelu nenanášejte velké množství vody přímo do prostoru kolem hřídele.

Čisticí prostředek naneste nejprve na měkký hadřík a následně panel otřete.

Nepoužívejte agresivní rozpouštědla, která by mohla poškodit plastový knoflík, držák nebo povrch panelu.

Knoflík ani držák nemažte běžným olejem. Olej může narušit některé plastové materiály, zachytávat nečistoty a proniknout do elektrického přepínače.

Doporučení k výměně

Výměna držáku může vyžadovat demontáž ovládacího panelu a přístup do prostoru elektrických částí spotřebiče. Pokud nelze díl vyměnit pouze sejmutím knoflíku z čelní strany, doporučujeme opravu svěřit kvalifikovanému servisnímu technikovi.

Před zahájením práce odpojte troubu nebo sporák od elektrické sítě. U pevně připojeného spotřebiče vypněte odpovídající jistič a ověřte nepřítomnost napětí.

Nestačí pouze vypnout spotřebič ovládacím knoflíkem. Za panelem se mohou nacházet části připojené k síťovému napětí.

Vnější knoflík sejměte rovnoměrným tahem v ose hřídele. Nepáčte jej jednostranně proti sklu nebo smaltovanému panelu.

Zkontrolujte, zda držák vyšel společně s knoflíkem, zůstal na hřídeli nebo zapadl za panel.

Pokud je nutný přístup zezadu, může být potřeba spotřebič vysunout z kuchyňské skříňky a demontovat horní nebo přední krycí část.

Před vysunutím zkontrolujte upevňovací šrouby spotřebiče a zajistěte dostatečnou podporu jeho hmotnosti.

Při demontáži panelu si zaznamenejte polohu šroubů, držáků, kabelů a jednotlivých ovládacích prvků.

Elektrické konektory neodpojujte bez označení jejich původní polohy. Konektory držte za jejich tělo, nikoli za vodiče.

Z prostoru přepínače odstraňte všechny úlomky původního plastového dílu.

Zkontrolujte hřídel přepínače, zda není prasklá, vychýlená nebo deformovaná.

Nový držák porovnejte s původním dílem. Ověřte celkový tvar, vnitřní otvor, dorazy a orientaci spojení.

Držák nasaďte rovně a ve správné úhlové poloze. Nepoužívejte kladivo ani kleště.

Pohledový knoflík nasaďte tak, aby jeho ukazatel odpovídal skutečné poloze vypnutého přepínače.

Po sestavení ověřte všechny pracovní polohy. Knoflík se musí otáčet plynule, nesmí prokluzovat a musí se zastavit na běžných koncových dorazech.

Před opětovným připojením elektrického napájení namontujte všechny ochranné kryty a správně upevněte spotřebič v nábytku.

Následně krátce ověřte správnou reakci jednotlivých nastavení. Pokud ukazatel neodpovídá zvolené funkci, spotřebič vypněte a zkontrolujte orientaci držáku.

Kompatibilita

Díl 10004592 je určen pro vybrané trouby, sporáky a příslušné ovládací mechanismy podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Stejně vypadající ovládací knoflíky mohou používat jiné vnitřní držáky podle typu přepínače, délky hřídele, profilu otvoru a konstrukce ovládacího panelu.

Samotná shoda černé barvy, průměru 48 mm nebo přibližného rozměru hřídele kompatibilitu nepotvrzuje.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu konkrétního spotřebiče.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu držáku podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 10004592 představuje 1 vnitřní plastový držák a unašeč ovládacího knoflíku.

Nejedná se o pohledový ovládací knoflík, elektrický přepínač, termostat ani kompletní ovládací panel.

Díl mechanicky propojuje vnější knoflík s hřídelí příslušného přepínače.

Odborní prodejci uvádějí černé plastové provedení, největší rozměr přibližně 48 mm, výšku přibližně 58 mm, připojení hřídele přibližně 6 × 4,6 mm a hmotnost kolem 20 g.

Rozměry jsou pouze orientační a nesmějí nahrazovat ověření podle E-Nr.

Ve veřejně dostupných oficiálních katalozích nebylo u dílu 10004592 potvrzeno žádné starší nahrazované originální číslo.

Pokud je zlomená hřídel elektrického přepínače, samotná výměna tohoto držáku závadu neodstraní.

Pokud je prasklý také vnější ovládací knoflík, musí být objednán jako samostatný náhradní díl.

Univerzální objímky, lepené opravy nebo spojky podobného rozměru nemusí správně přenášet polohu a koncové dorazy přepínače.

Díl neobjednávejte pouze podle fotografie, barvy, rozměru nebo tvaru hřídele.

Rozhodující je vždy katalogové přiřazení dílu 10004592 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
