10000213 Modul ke kráječi

Základní elektronický modul do elektrického kráječe potravin

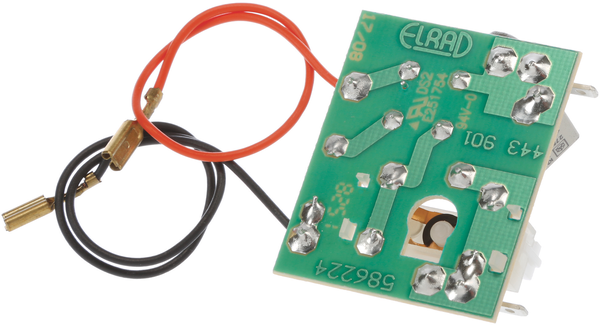

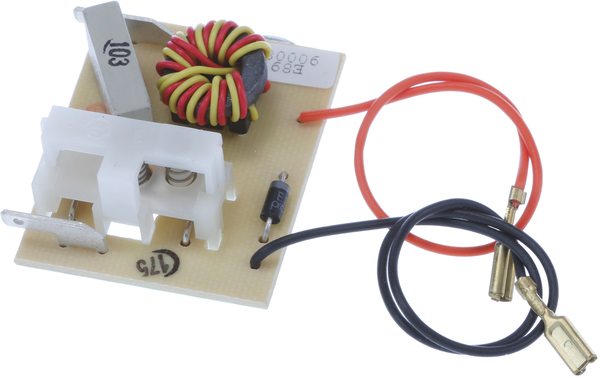

Tento základní elektronický modul do elektrického kráječe potravin je originální náhradní díl s kódem 10000213. Je určen pro vybrané elektrické kráječe Bosch a Siemens podle přesného modelového označení E-Nr., například pro některá provedení Bosch MAS6300 a Siemens řad MS63000, MS69900 a MS70000. Modul tvoří základní elektronickou desku spotřebiče a podílí se na ovládání motoru a provozních funkcí kráječe podle konstrukce konkrétního modelu. Nahrazuje starší katalogová čísla 00626328 a 00173547. Balení obsahuje 1 elektronický modul.

K čemu slouží a kdy je potřeba výměna?

Elektronický modul zpracovává povely z ovládacích prvků kráječe a zajišťuje elektrické řízení souvisejících provozních částí. Podle konstrukce spotřebiče může ovládat spínání motoru, nepřetržitý nebo krátkodobý provoz a spolupracovat s bezpečnostními spínači.

Výměnu elektronického modulu doporučujeme zejména v těchto případech:

• Kráječ se po zapnutí vůbec nespustí, přestože je síťový přívod v pořádku.
• Motor se spouští pouze nepravidelně nebo se samovolně zastavuje.
• Spotřebič nereaguje správně na ovládací tlačítko nebo přepínač.
• Motor běží pouze v některé provozní poloze ovládání.
• Na desce jsou viditelné stopy přehřátí, připálení nebo poškozené součástky.
• Elektronický modul je prasklý, zkorodovaný nebo zasažený vlhkostí.
• Na desce jsou poškozené kontakty, konektory nebo vodivé spoje.
• Servisním měřením byla potvrzena závada základní řídicí desky.
• Původní modul byl poškozen elektrickou poruchou, zkratem nebo přepětím.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Tvoří základní elektronickou desku kompatibilního elektrického kráječe.
• Zpracovává povely z ovládacích prvků spotřebiče.
• Podílí se na elektrickém spínání a řízení motoru.
• U kompatibilních modelů odpovídá původnímu elektrickému zapojení.
• Má odpovídající rozmístění kontaktů a připojovacích bodů.
• Správně se upevňuje do určeného prostoru uvnitř spotřebiče.
• Je vhodný jako přímá náhrada původního vadného základního modulu.
• Nahrazuje starší díl 00626328.
• Nahrazuje starší díl 00173547.
• Dodává se jako 1 elektronický modul.

Provedení a použití

Díl 10000213 je v katalozích uváděn jako základní elektronický modul, řídicí deska kráječe, elektronická jednotka, základní deska, modul motoru, electronic module, control board, basic PCB, Modul Platine Basic nebo Basismodulplatine. Je určen pro vybrané elektrické kráječe potravin Bosch a Siemens.

Modul je doložen například pro některá provedení spotřebičů Bosch MAS6300 a Siemens MS63000, MS69900, MS70000, MS70001, MS70002 a MS70002N. Přesné přiřazení se může lišit podle výrobního indexu uvedeného za lomítkem v označení E-Nr.

Jedná se o elektronickou desku umístěnou uvnitř tělesa kráječe. Přesný rozsah jejích funkcí závisí na zapojení konkrétního modelu a použitých ovládacích a bezpečnostních prvcích.

Modul nemusí být předem naprogramován individuálně pro každý spotřebič, přesto musí přesně odpovídat jeho elektrickému a konstrukčnímu provedení.

Motor, síťový kabel, vypínač, bezpečnostní spínače, regulátor šířky řezu, ozubený převod, krájecí nůž, kryt ani další části spotřebiče nejsou součástí dodávky.

Související díly

Při výměně doporučujeme zkontrolovat také motor, síťový přívod, vypínač, ovládací přepínač, bezpečnostní mikrospínače, konektory, vnitřní kabeláž a mechanický pohon krájecího nože.

Pokud se kráječ nespustí, nemusí být příčinou samotný elektronický modul. Stejný problém může způsobit přerušený přívodní kabel, vadný vypínač, aktivovaný nebo poškozený bezpečnostní spínač, porucha motoru nebo uvolněný konektor.

Pokud motor pouze bzučí nebo se otáčí pomalu, zkontrolujte také volný pohyb nože, převodový mechanismus a stav motoru. Mechanické zablokování může elektronickou desku nadměrně zatěžovat.

Pokud je původní modul viditelně spálený, doporučujeme před instalací nového dílu zjistit příčinu poškození. Zkrat v motoru, kabeláži nebo jiném prvku může poškodit také nový modul.

Při poškození konektoru nebo vodiče nestačí vždy vyměnit pouze desku. Tepelně namáhané, uvolněné nebo zoxidované protilehlé kontakty je nutné opravit nebo vyměnit současně.

Doporučení k používání a údržbě

Elektrický kráječ používejte pouze k potravinám a způsobem povoleným výrobcem. Nezpracovávejte kosti, zmrazené bloky ani jiné příliš tvrdé předměty, které mohou zablokovat nůž a přetížit motor i elektroniku.

Před krájením odstraňte z potravin tvrdé pecky, obaly, kovové svorky a další nevhodné předměty.

Dodržujte maximální dobu nepřetržitého provozu uvedenou v návodu spotřebiče. Dlouhodobý chod bez přestávky může způsobit přehřátí motoru a elektronických součástí.

Spotřebič chraňte před vodou a nadměrnou vlhkostí. Motorovou a elektrickou část neponořujte do vody ani ji nemyjte pod tekoucí vodou.

Při čištění zabraňte proniknutí vody nebo čisticího prostředku do prostoru ovládání, motoru a elektronického modulu.

Pokud se během provozu objeví zápach, kouř, jiskření nebo nepravidelné spouštění, kráječ ihned vypněte a odpojte od elektrické sítě.

Krájecí nůž pravidelně čistěte a kontrolujte jeho volný chod. Nadměrně znečištěný, deformovaný nebo zablokovaný nůž zvyšuje zatížení pohonu a elektroniky.

Doporučení k montáži

Před výměnou spotřebič vypněte, vytáhněte síťovou vidlici ze zásuvky a zajistěte jej proti nechtěnému zapnutí.

Demontujte krájecí nůž a další snadno odnímatelné části podle návodu, aby bylo možné se spotřebičem bezpečně manipulovat. Nůž ukládejte tak, aby nemohl způsobit poranění.

Přístup k elektronickému modulu vyžaduje demontáž krytu motorové části. Před rozpojením konektorů si vyfotografujte jejich polohu, orientaci a vedení jednotlivých vodičů.

Konektory odpojujte uchopením za jejich pevnou část, nikoli tahem za vodiče. Zkontrolujte, zda nejsou kontakty vypálené, uvolněné nebo zkorodované.

Původní modul uvolněte z držáků nebo upevňovacích bodů. Při manipulaci se nedotýkejte zbytečně vodivých cest a elektronických součástek.

Nový modul upevněte ve stejné poloze jako původní desku. Musí být bezpečně uložený a nesmí se dotýkat pohyblivých částí, kovových hran nebo míst vystavených mechanickému tlaku.

Vodiče a konektory připojte přesně podle původního zapojení nebo servisní dokumentace. Nesprávné zapojení může poškodit modul, motor nebo bezpečnostní prvky spotřebiče.

Před uzavřením krytu zkontrolujte, zda žádný vodič není skřípnutý, uvolněný nebo vedený v blízkosti pohyblivého mechanismu.

Po sestavení proveďte krátkou provozní zkoušku bez potravin. Ověřte správnou funkci vypínače, bezpečnostních prvků, motoru a zastavení nože.

Vzhledem k práci se síťovým napětím a bezpečnostnímu významu ovládacích prvků doporučujeme výměnu svěřit osobě se zkušenostmi s opravami elektrických spotřebičů.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu elektronického modulu podle přesného modelového označení E-Nr. vašeho elektrického kráječe Bosch nebo Siemens. Rozhodující je také výrobní index uvedený za lomítkem, například /01, /02 nebo /03.

Díl 10000213 představuje 1 základní elektronický modul – řídicí desku pro vybrané elektrické kráječe potravin. Nejedná se o kompletní motor, vypínač, síťový kabel ani celý pohonný mechanismus.

Modul nahrazuje starší katalogová čísla 00626328 a 00173547. Nahrazení staršího kódu však samo o sobě nenahrazuje ověření přesné kompatibility se spotřebičem.

Elektronické desky mohou vypadat velmi podobně, ale lišit se zapojením, použitými součástkami, konektory a funkcemi. Samotný vzhled, rozměry desky nebo shodný počet kontaktů proto nejsou pro správný výběr dostačující.

Elektronické součástky bývají citlivé na elektrostatický výboj a nesprávné zapojení. Před montáží doporučujeme ověřit také stav motoru, kabeláže a dalších částí, které mohly způsobit poruchu původního modulu.
