00791579 Kruhové těleso k troubě

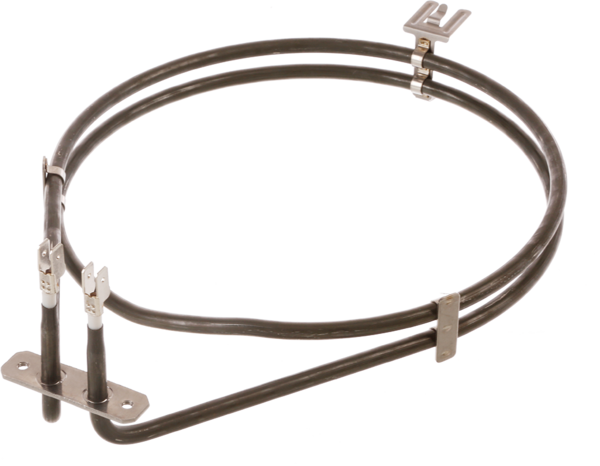

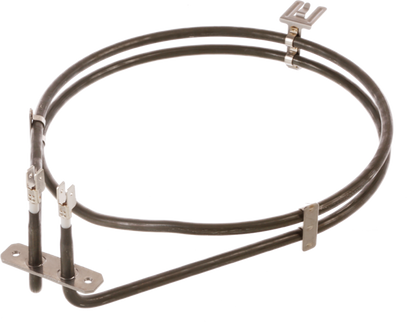

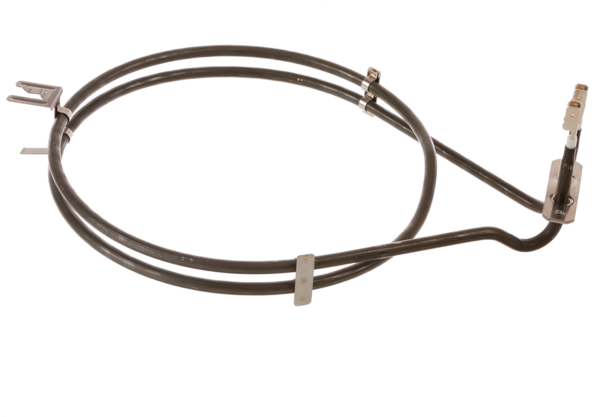

Kruhové topné těleso horkovzduchu do trouby 2100 W

Toto kruhové topné těleso horkovzduchu do trouby je originální náhradní díl s kódem 00791579. Je určeno pro vybrané trouby a sporáky Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Těleso je umístěno v zadní části pečicího prostoru kolem ventilátoru a zajišťuje ohřev vzduchu při použití horkovzdušných programů. Jedná se o jednookruhové kruhové topné těleso s výkonem 2100 W při napětí 230 V.

K čemu slouží a kdy je potřeba výměna?

Kruhové topné těleso ohřívá vzduch, který ventilátor rozvádí po celém pečicím prostoru. Díky tomu umožňuje rovnoměrné pečení na více úrovních, rychlejší předehřev a stabilnější rozložení teploty při programech horkovzduchu.

Výměnu kruhového topného tělesa doporučujeme zejména v těchto případech:

• Trouba při programu horkovzduchu nehřeje nebo dosahuje pouze nízké teploty.
• Ventilátor se otáčí, ale vzduch v pečicím prostoru zůstává studený.
• Trouba se při horkovzdušném programu zahřívá výrazně pomaleji než dříve.
• Pokrm se při horkovzduchu peče nerovnoměrně nebo zůstává nedopečený.
• Na topném tělese je viditelné přerušení, prasklina, deformace nebo propálené místo.
• Při zapnutí horkovzduchu dochází k vybavení jističe nebo proudového chrániče.
• Z prostoru zadního ventilátoru se ozývá praskání, objevuje se jiskření nebo zápach po spálenině.
• Elektrickým měřením bylo potvrzeno přerušení topného okruhu nebo svod na kostru.
• Původní těleso bylo poškozeno přehřátím, korozí nebo dlouhodobým provozem.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Zajišťuje ohřev vzduchu pro horkovzdušné programy trouby.
• Spolupracuje s ventilátorem v zadní části pečicího prostoru.
• Pomáhá rovnoměrně rozvádět teplo po celém prostoru trouby.
• Má jmenovitý výkon 2100 W.
• Je určeno pro napájecí napětí 230 V.
• Jedná se o jednookruhové kruhové topné těleso.
• U kompatibilních modelů odpovídá původnímu tvaru, výkonu a elektrickému provedení.
• Správně se upevňuje kolem ventilátoru horkovzdušného systému.
• Je vhodné jako přímá náhrada původního nefunkčního nebo poškozeného tělesa.

Provedení a použití

Díl 00791579 je v katalozích uváděn jako kruhové topné těleso, topné těleso horkovzduchu, horkovzdušná spirála, zadní topné těleso trouby, ring heating element, fan oven element, convection heating element, Ringheizung nebo résistance circulaire. Je určeno pro zadní část pečicího prostoru vybraných vestavných trub a sporáků.

Topné těleso má výkon 2100 W při napětí 230 V. Výrobce je označuje jako jednookruhové kruhové topné těleso. Po zapnutí horkovzdušného programu ohřívá vzduch proudící kolem ventilátoru.

Jedná se o samotné elektrické topné těleso. Ventilátor, motor ventilátoru, krycí plech ventilátoru, upevňovací šrouby, přívodní vodiče, elektrické konektory, teplotní čidlo, termostat ani řídicí elektronika nemusí být součástí dodávky.

Související díly

Při výměně doporučujeme zkontrolovat také ventilátor horkovzduchu, motor ventilátoru, jeho ložiska, přívodní vodiče, elektrické konektory, teplotní čidlo, tepelnou pojistku, výkonové relé a řídicí elektroniku trouby.

Pokud trouba při horkovzdušném programu nehřeje ani po výměně tělesa, nemusí být příčinou samotný topný prvek. Stejný problém může způsobit přerušený vodič, vypálený konektor, vadné relé, teplotní čidlo, termostat, tepelná pojistka nebo závada řídicího modulu.

Pokud se ventilátor neotáčí, může trouba při horkovzdušném programu péct nerovnoměrně i s funkčním topným tělesem. V takovém případě zkontrolujte motor ventilátoru, jeho napájení a volný pohyb vrtule.

Před instalací nového tělesa doporučujeme zkontrolovat elektrické konektory. Uvolněné nebo vypálené kontakty mohou vytvářet vysoký přechodový odpor, přehřívat se a následně poškodit také nový náhradní díl.

Doporučení k používání a údržbě

Pečicí prostor pravidelně čistěte od mastnoty, připálených zbytků potravin a dalších nečistot. Silné usazeniny mohou při zahřívání kouřit, zapáchat a zhoršovat proudění vzduchu kolem zadního ventilátoru.

Otvory krytu ventilátoru udržujte průchodné. Nahromaděná mastnota a nečistoty mohou omezit proudění vzduchu, zvýšit teplotní zatížení tělesa a zhoršit rovnoměrnost pečení.

Při čištění zadní části trouby nepoužívejte ostré kovové předměty ani nadměrnou mechanickou sílu. Mohlo by dojít k poškození krytu ventilátoru, topného tělesa nebo smaltovaného povrchu.

Na topné těleso nestříkejte agresivní čisticí prostředky a nepokoušejte se je mechanicky ohýbat. Deformované těleso se může dotýkat krytu ventilátoru nebo jiných kovových částí spotřebiče.

Při neobvyklém hluku ventilátoru, zápachu, jiskření nebo opakovaném vybavení elektrické ochrany troubu dále nepoužívejte a nechte zkontrolovat celý horkovzdušný systém.

Doporučení k montáži

Před výměnou troubu odpojte od elektrické sítě a ověřte nepřítomnost napětí. Nestačí pouze vypnout spotřebič ovládacím prvkem. U pevně připojené trouby vypněte odpovídající jistič.

Vyjměte plechy a rošty a podle konstrukce konkrétního modelu demontujte zadní vnitřní kryt ventilátoru. Přístup k elektrickým kontaktům tělesa může vyžadovat také demontáž zadního vnějšího krytu trouby.

Před odpojením původního tělesa si poznamenejte nebo vyfotografujte polohu jednotlivých vodičů. Konektory uvolňujte za jejich kovovou nebo izolovanou část, nikoli tahem za kabel.

Původní těleso uvolněte z upevňovacích bodů a opatrně je vyjměte z prostoru kolem ventilátoru. Zkontrolujte, zda vrtule ventilátoru není deformovaná a zda se volně otáčí bez kontaktu s okolními částmi.

Nové těleso nasaďte ve správné orientaci kolem ventilátoru a upevněte je ve všech určených bodech. Těleso nesmí být zkroucené a nesmí se dotýkat vrtule, krycího plechu ani jiné kovové části trouby.

Připojte vodiče na odpovídající kontakty a zkontrolujte jejich pevné nasazení. Kabely musí být vedeny tak, aby se nedotýkaly ostrých, pohyblivých nebo nadměrně horkých částí spotřebiče.

Po sestavení proveďte krátkou provozní zkoušku horkovzdušného programu. Ověřte, že se ventilátor plynule otáčí, těleso hřeje a nevzniká jiskření, zápach, neobvyklý hluk nebo vybavení elektrické ochrany.

Vzhledem k práci se síťovým napětím a nutnosti následné kontroly elektrické bezpečnosti doporučujeme výměnu svěřit osobě s odpovídající odbornou kvalifikací.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu kruhového topného tělesa podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Přestože mohou kruhová tělesa vypadat velmi podobně, mohou se lišit průměrem, tvarem, výkonem, napětím, počtem topných okruhů, polohou kontaktů i rozmístěním upevňovacích bodů.

Samotný vzhled, shodný výkon 2100 W nebo napětí 230 V nejsou pro správný výběr dostačující. Rozhodující je vždy kompletní označení spotřebiče uvedené na jeho typovém štítku.

Dostupné zboží doručujeme obvykle do druhého pracovního dne. Zboží dostupné u dodavatele odesíláme podle aktuální dostupnosti. Přesný termín doručení uvidíte v košíku.

Nepoužité zboží můžete vrátit v zákonné lhůtě. Před vrácením nás prosím kontaktujte, abychom vám pomohli ověřit správný postup a případnou kompatibilitu dílu.
