Dveřní manžeta pračky se sušičkou Bosch / Siemens / Neff / Balay 00778589 – náhrada 00686730

Originální dveřní manžeta 00778589 je pryžové těsnění plnicího otvoru určené pro vybrané kombinované pračky se sušičkou Bosch, Siemens, Neff a Balay. Tvoří pružné spojení mezi přední částí spotřebiče a prací vanou a utěsňuje prostor kolem plnicího otvoru během praní.

Bosch a Siemens vedou díl pod oficiálním označením „Fenstermanschette ohne Innenbeleuchtung“, tedy dveřní manžeta pro příslušné konstrukční provedení bez vnitřního osvětlení. Anglické katalogy používají označení „Boot gasket“.

Manžeta má konstrukci přizpůsobenou kombinovanému spotřebiči s funkcí praní a sušení. Odborné katalogy u ní potvrzují charakteristický oválný vývod a napojení související s vedením teplého vzduchu. Nejde tedy o univerzální kruhové těsnění, které lze zaměnit pouze podle průměru plnicího otvoru.

Aktuální originální díl 00778589 nahrazuje starší katalogové číslo 00686730. Před objednáním vždy ověřte kompatibilitu podle úplného E-Nr spotřebiče včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Dveřní manžeta vytváří pružné těsnění mezi nepohyblivou přední částí pračky se sušičkou a sestavou prací vany. Současně ponechává dostatečnou pružnost pro pohyby vany při praní a odstřeďování.

Během pracího programu zabraňuje voda v prostoru bubnu a vany pronikat kolem plnicího otvoru směrem ven. Konstrukce tohoto konkrétního dílu je navíc přizpůsobena kombinovaným spotřebičům s funkcí sušení a obsahuje příslušné tvarované vývody.

Výměna je vhodná především při prasknutí, protržení, prodření nebo deformaci pryže. Typickým důvodem je také poškození okraje manžety cizím předmětem zachyceným mezi prádlem a dveřmi.

Dalším důvodem může být dlouhodobé mechanické poškození, které způsobuje prosakování vody v okolí dveří. Před výměnou je však vhodné ověřit, že únik skutečně pochází z manžety a nikoli například z dávkovače, hadice, čerpadla nebo jiného místa vodního systému.

Pokud je manžeta pouze znečištěná nebo jsou v jejích záhybech usazeniny, nemusí být výměna automaticky nutná. Mechanicky poškozenou, popraskanou nebo děravou manžetu však není vhodné dále používat.

Vlastnosti

• originální náhradní díl B/S/H/
• objednací kód: 00778589
• zkrácené označení: 778589
• typ: dveřní manžeta / těsnění plnicího otvoru
• určeno především pro vybrané pračky se sušičkou
• oficiální označení Bosch / Siemens: Fenstermanschette ohne Innenbeleuchtung
• materiál: pryž
• barva: šedá
• charakteristické provedení s oválným vývodem
• napojení související se systémem vedení teplého vzduchu
• celkové rozměry přibližně 450 × 410 × 90 mm
• hmotnost přibližně 1 118 g
• obsah balení: 1 dveřní manžeta
• nahrazuje originální číslo 00686730

Provedení a rozměry

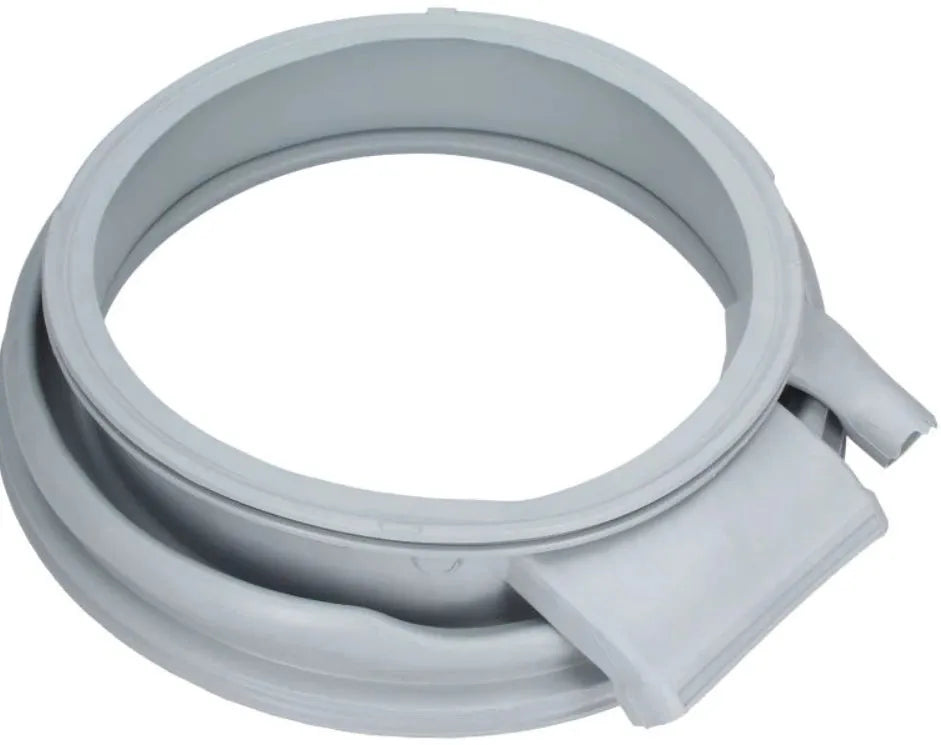

Manžeta 00778589 je vyrobena jako tvarovaný šedý pryžový měch. Vnější část dosedá do plnicího rámu spotřebiče, vnitřní část je připevněna k prací vaně. Mezi nimi se nachází pružný profil, který umožňuje pohyb vany vůči přednímu panelu.

Na rozdíl od jednodušších dveřních manžet standardních praček má toto provedení několik tvarovaných otvorů a vývodů. Odborný katalog jej charakterizuje jako variantu s oválným vývodem, což je jeden z důležitých identifikačních znaků dílu.

Specializované katalogy originálních náhradních dílů uvádějí přibližné celkové rozměry:

• délka: 450 mm
• šířka: 410 mm
• výška profilu: přibližně 90 mm
• hmotnost: přibližně 1 118 g

U tvarované pružné manžety závisí naměřené rozměry na způsobu jejího položení a měření. Tyto hodnoty proto používejte pouze jako pomocnou kontrolu.

Pro výběr správného dílu je rozhodující originální číslo 00778589 a přesná kompatibilita podle E-Nr. Podobné manžety se mohou lišit polohou vývodů, profilem, hloubkou nebo konstrukcí napojení, přestože jejich základní průměr vypadá podobně.

Související díly

Manžeta je v pračce se sušičkou upevněna pomocí vnitřního a vnějšího upínacího prvku / pružinové spony. Odborný servisní katalog potvrzuje použití menšího a většího upínacího kroužku.

Balení 00778589 obsahuje samotnou dveřní manžetu. Upínací kroužky a další konstrukční díly plnicího otvoru je proto při opravě nutné zkontrolovat samostatně a případně určit podle konkrétního E-Nr spotřebiče.

S manžetou konstrukčně souvisí také rám plnicího otvoru, dveře spotřebiče, prací vana a u pračky se sušičkou rovněž části systému vedení vzduchu používaného při sušení.

Při výměně zkontrolujte zejména stav dosedacích ploch a upevňovacích spon. Deformovaná nebo oslabená spona může způsobit nesprávné upevnění i nové manžety.

Výrobce přímo potvrzuje, že 00778589 je aktuální náhradou staršího originálního čísla 00686730. Zkrácené číslo 778589 označuje stejný díl a není samostatnou alternativou.

Doporučení k používání a údržbě

Po dokončení praní ponechte podle možností dveře spotřebiče po určitou dobu pootevřené, aby mohl prostor manžety a bubnu vyschnout. V záhybech těsnění se může při běžném provozu zadržovat malé množství vody a nečistot.

Pravidelně kontrolujte spodní část manžety a odstraňujte z ní vlasy, nitě, mince, knoflíky a další cizí předměty. Ostrý předmět zachycený mezi manžetou a bubnem může pryž při otáčení poškodit.

Povrch čistěte měkkým hadříkem a prostředkem vhodným pro pračky. Nepoužívejte ostré nástroje, které by mohly těsnění proříznout nebo narušit jeho povrch.

Před zavřením dveří zkontrolujte, že mezi sklem a manžetou není zachycen kus prádla. Opakované přiskřípnutí textilie může zatěžovat okraj těsnění a způsobovat jeho deformaci nebo poškození.

Pokud se na manžetě objevuje větší množství nečistot nebo zápach, je vhodné současně provést údržbu spotřebiče podle návodu výrobce. Samotná výměna manžety neřeší příčiny nánosů vznikajících v dalších částech pračky.

Kompatibilita a značky

Originální díl 00778589 je přímo veden v oficiálních katalozích Bosch a Siemens. Odborné katalogy potvrzují stejné originální provedení také pro vybrané spotřebiče Neff a Balay.

Používá se především u vybraných konstrukčních rodin kombinovaných praček se sušičkou. Nejde o univerzální dveřní manžetu pro všechny pračky nebo všechny pračky se sušičkou těchto značek.

Oficiální Bosch a Siemens katalog označuje 00778589 jako variantu „bez vnitřního osvětlení“. To je důležitý konstrukční údaj a při výběru nelze automaticky zaměňovat manžety určené pro jiné provedení plnicího otvoru.

Kompatibilitu vždy ověřte podle úplného E-Nr spotřebiče včetně indexu za lomítkem. U těchto spotřebičů mohou jednotlivé výrobní revize používat rozdílné manžety i v rámci stejné základní modelové rodiny.

Upozornění

Před objednáním ověřte, že potřebujete právě dveřní manžetu 00778589. Nezaměňujte ji s podobně vypadající manžetou běžné pračky ani s jinou verzí určenou pro odlišné provedení pračky se sušičkou.

Pokud je na původním dílu nebo v servisním rozkresu uvedeno 00686730, Bosch a Siemens potvrzují 00778589 jako aktuální originální náhradu.

Před zahájením opravy spotřebič odpojte od elektrické sítě a uzavřete přívod vody. Při demontáži věnujte pozornost pružinovým upínacím kroužkům, které mohou být mechanicky předepnuté.

U pračky se sušičkou je manžeta propojena s konstrukcí, která souvisí nejen s praním, ale také s vedením vzduchu při sušení. Při montáži proto musí všechny vývody a profily odpovídat původní poloze.

Po montáži před běžným používáním zkontrolujte správné usazení manžety a upevňovacích kroužků. Pokud si nejste jistí správnou orientací nebo napojením jednotlivých vývodů, je vhodné svěřit opravu odbornému servisu.
