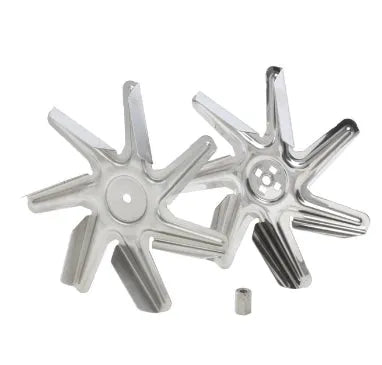

00752255 Ventilátor k troubě

Lopatka horkovzdušného ventilátoru do trouby

Tato lopatka horkovzdušného ventilátoru do trouby je originální náhradní díl s kódem 00752255. Je určena pro vybrané pečicí trouby, sporáky a kombinované spotřebiče Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Lopatka tvoří oběžné kolo ventilátoru umístěného v zadní části pečicího prostoru a při otáčení zajišťuje cirkulaci ohřátého vzduchu uvnitř trouby. Pomáhá tak rovnoměrně rozvádět teplo při horkovzdušném pečení. Výrobce díl označuje jako Lüfterflügel – Bausatz Umluftgebläse nebo fan blade circulation fan set. Nahrazuje starší katalogová čísla 00655255, 00651459, 00496955, 00491688 a 00482980.

K čemu slouží a kdy je potřeba výměna?

Lopatka je upevněna na hřídeli motoru horkovzdušného ventilátoru. Při zapnutí příslušného programu se otáčí a vytváří proudění vzduchu kolem zadního topného tělesa nebo uvnitř pečicího prostoru. Rovnoměrná cirkulace vzduchu pomáhá udržovat podobnou teplotu v různých částech trouby.

Výměnu lopatky ventilátoru doporučujeme zejména v těchto případech:

• Lopatka je deformovaná, prasklá nebo mechanicky poškozená.
• Některá z lopatek oběžného kola je ulomená nebo ohnutá.
• Ventilátor se při otáčení dotýká zadního krytu trouby.
• Z prostoru ventilátoru se ozývá klepání, drhnutí nebo nepravidelné vibrace.
• Trouba při horkovzdušném provozu peče nerovnoměrně.
• Lopatka je uvolněná a na hřídeli motoru má nadměrnou vůli.
• Upevňovací střed nebo závit lopatky je poškozený.
• Oběžné kolo je silně zkorodované nebo znečištěné usazeninami, které nelze odstranit.
• Původní lopatka byla poškozena při demontáži, čištění nebo opravě ventilátoru.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Zajišťuje cirkulaci ohřátého vzduchu v pečicím prostoru.
• Pomáhá rovnoměrně rozvádět teplo při horkovzdušném pečení.
• U kompatibilních modelů odpovídá původnímu tvaru a průměru oběžného kola.
• Má správné natočení a zakřivení jednotlivých lopatek.
• Odpovídá původnímu způsobu upevnění na hřídel motoru ventilátoru.
• Pomáhá omezit vibrace způsobené deformovaným nebo nevyváženým oběžným kolem.
• Je vhodná jako přímá náhrada původní poškozené lopatky ventilátoru.
• Nahrazuje díly 00655255, 00651459, 00496955, 00491688 a 00482980.
• Dodává se jako 1 sada lopatky cirkulačního ventilátoru.

Provedení a použití

Díl 00752255 je v katalozích uváděn jako lopatka ventilátoru trouby, oběžné kolo horkovzdušného ventilátoru, vrtule ventilátoru, turbína ventilátoru trouby, ventilátorové kolo, fan blade, circulation fan blade, convection fan blade, Lüfterflügel nebo Bausatz Umluftgebläse.

Lopatka se nachází zpravidla za vnitřním zadním krytem pečicího prostoru. Je upevněna přímo na hřídeli motoru horkovzdušného ventilátoru a během provozu se otáčí vysokou rychlostí.

Tvar, sklon a orientace lopatek jsou navrženy pro konkrétní směr otáčení motoru a proudění vzduchu. Nesprávné oběžné kolo může mít nízký výkon, vytvářet nadměrné vibrace nebo se dotýkat okolních částí.

Jedná se o sadu lopatky cirkulačního ventilátoru. Motor ventilátoru, zadní ochranný kryt, topné těleso, elektrická kabeláž a další součásti horkovzdušného systému nejsou součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Díl není ventilátorem chlazení ovládacího panelu ani kompletní motorovou jednotkou. Je určen jako oběžné kolo ventilátoru, který cirkuluje vzduch uvnitř pečicího prostoru.

Související díly

Při výměně doporučujeme zkontrolovat také motor horkovzdušného ventilátoru, jeho hřídel a ložiska, upevňovací prvek lopatky, zadní ochranný kryt a kruhové topné těleso.

Pokud se ventilátor neotáčí, nemusí být příčinou samotná lopatka. Stejný problém může způsobit vadný motor, přerušená kabeláž, závada řídicí elektroniky nebo mechanické zablokování oběžného kola.

Pokud je provoz ventilátoru hlučný i po výměně lopatky, zkontrolujte stav ložisek motoru a rovnost jeho hřídele. Poškozený motor může způsobovat vibrace také s novým oběžným kolem.

Pokud lopatka drhne o zadní kryt, zkontrolujte správné upevnění krytu, polohu motoru a případnou deformaci plechových částí trouby.

Pokud trouba peče nerovnoměrně, prověřte kromě ventilátoru také funkci kruhového topného tělesa, teplotního čidla a nastavení zvoleného programu.

Doporučení k používání a údržbě

Zadní část pečicího prostoru pravidelně čistěte od mastnoty a připálených zbytků potravin. Silné usazeniny na lopatkách mohou způsobit jejich nevyváženost a zvýšené vibrace.

Při čištění nepoužívejte nadměrnou sílu a lopatky neohýbejte. I malá deformace může při vysokých otáčkách způsobovat hluk, vibrace nebo kontakt s krytem.

Do otvorů zadního krytu nevkládejte nástroje ani jiné předměty. Mohlo by dojít k poškození lopatky, topného tělesa nebo hřídele motoru.

Pokud se při horkovzdušném programu objeví kovové drhnutí nebo klepání, troubu vypněte a ventilátor nechte zkontrolovat. Další provoz může poškodit motor nebo zadní kryt.

Nestříkejte velké množství čisticího prostředku přímo do otvorů ventilátoru. Kapalina může proniknout k motoru nebo elektrickým částem za zadní stěnou trouby.

Před čištěním musí být trouba vypnutá, odpojená od elektrické sítě a zcela vychladlá.

Doporučení k montáži

Před výměnou troubu vypněte, odpojte od elektrické sítě vypnutím příslušného jističe a ověřte nepřítomnost napětí. Trouba musí být zcela vychladlá.

Vyjměte rošty, plechy a případné boční závěsné konstrukce, aby byl zajištěn bezpečný přístup k zadnímu krytu ventilátoru.

Demontujte vnitřní zadní kryt pečicího prostoru podle konstrukce konkrétní trouby. Při práci dávejte pozor na ostré hrany smaltovaných a plechových částí.

Před uvolněním lopatky si poznamenejte její orientaci, polohu na hřídeli a způsob upevnění. U některých konstrukcí může být použita matice s opačným směrem závitu, aby se při provozu neuvolňovala.

Hřídel motoru při povolování zajistěte pouze způsobem doporučeným v servisní dokumentaci. Nepoužívejte nadměrnou sílu, která by mohla hřídel ohnout nebo poškodit ložiska motoru.

Původní lopatku sejměte a zkontrolujte stav hřídele, závitu, upevňovacího prvku a motoru. Z hřídele odstraňte mastnotu a nečistoty.

Novou lopatku nasaďte ve stejné orientaci jako původní díl. Musí být usazena rovně a upevněna předepsaným způsobem.

Po montáži lopatku opatrně protočte rukou. Musí se pohybovat volně, bez drhnutí o topné těleso, zadní stěnu nebo ochranný kryt.

Namontujte zpět zadní kryt a znovu ověřte volný pohyb ventilátoru. Kryt nesmí být deformovaný ani se dotýkat lopatek.

Po sestavení proveďte krátkou zkoušku horkovzdušného programu. Ventilátor musí běžet plynule, bez klepání, drhnutí a nadměrných vibrací.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu lopatky ventilátoru podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00752255 představuje sadu lopatky horkovzdušného cirkulačního ventilátoru. Nejedná se o kompletní motor ventilátoru, kruhové topné těleso ani ventilátor chlazení ovládacího panelu.

Díl nahrazuje starší katalogová čísla 00655255, 00651459, 00496955, 00491688 a 00482980. Nahrazení staršího čísla však samo o sobě nenahrazuje kontrolu kompatibility podle přesného označení spotřebiče.

Lopatky ventilátorů mohou vypadat velmi podobně, ale lišit se průměrem, počtem a sklonem lopatek, směrem proudění, polohou na hřídeli a způsobem upevnění.

Samotný vzhled nebo přibližný průměr nejsou pro správný výběr dostačující. Rozhodující je vždy katalogové přiřazení náhradního dílu ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
