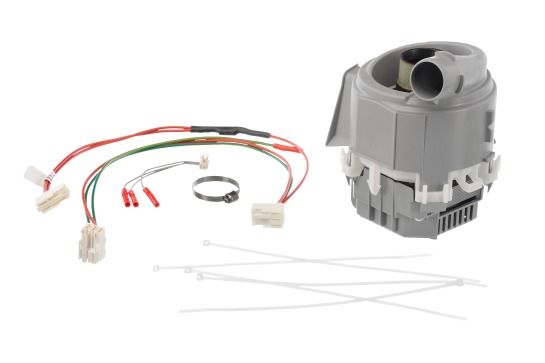

00654575 Sada oběhového čerpadla k myčce nádobí

Cirkulační topné čerpadlo do myčky nádobí s kabelovým svazkem

Toto oběhové topné čerpadlo do myčky nádobí s kabelovým svazkem je originální náhradní díl BSH s kódem 00654575. Je určeno pro vybrané myčky nádobí Bosch, Siemens a další katalogově kompatibilní spotřebiče podle přesného modelového označení E-Nr. Jednotka spojuje funkci oběhového čerpadla a elektrického ohřevu vody. Výrobce ji označuje jako Heizpumpe EDS II. Generation. Součástí dodávky je také přestavbový kabelový svazek 12038602 potřebný při náhradě vybraných starších provedení. Balení obsahuje 1 kompletní topné oběhové čerpadlo a příslušný kabelový svazek.

K čemu slouží a kdy je potřeba výměna?

Topné oběhové čerpadlo nasává vodu ze spodní části hydraulického systému myčky a pod tlakem ji dopravuje do ostřikovacích ramen. Ta následně rozvádějí vodu po mycím prostoru. Integrované topné těleso současně zvyšuje teplotu vody podle zvoleného programu.

Správná funkce jednotky je proto důležitá jak pro cirkulaci vody a účinné ostřikování nádobí, tak pro dosažení teploty potřebné k mytí, oplachu a navazujícímu sušení.

Výměna topného čerpadla může být potřebná zejména při těchto projevech:

• Myčka napouští vodu, ale ostřikovací ramena se neotáčejí.
• Voda uvnitř myčky dostatečně necirkuluje.
• Mycí voda se neohřívá nebo zůstává studená.
• Nádobí je po programu nedostatečně umyté, mastné nebo studené.
• Program se výrazně prodlužuje, přerušuje nebo nedokončí.
• Myčka může podle konkrétního modelu zobrazovat chybu související s ohřevem, například E:09.
• Z čerpadla se ozývá hučení, skřípání, klepání nebo nepravidelný hluk.
• Čerpadlo se pokouší rozběhnout, ale oběžné kolo zůstává zablokované.
• V prostoru čerpadla vzniká netěsnost.
• Spotřebič vypíná elektrické jištění nebo proudový chránič.
• Z čerpadla nebo elektroinstalace vychází zápach přehřátí.
• Elektrické kontakty, kabeláž nebo konektor původní jednotky jsou poškozené.

Uvedené projevy samy o sobě závadu čerpadla jednoznačně nepotvrzují. Podobné potíže může způsobit také ucpaný filtr, zablokované ostřikovací rameno, vadná kabeláž, netěsnost, snímač, řídicí elektronika nebo nedostatečné množství vody. Před objednáním doporučujeme odbornou diagnostiku.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Zajišťuje cirkulaci mycí vody v hydraulickém systému myčky.
• Vytváří tlak potřebný pro činnost ostřikovacích ramen.
• Obsahuje integrovaný elektrický ohřev vody.
• Spojuje oběhové čerpadlo a topné těleso do jedné konstrukční jednotky.
• Odpovídá provedení EDS druhé generace.
• Má vstupní připojení o průměru přibližně 37 mm.
• Má výstupní připojení o průměru přibližně 30 mm.
• Dodává se s kabelovým svazkem 12038602 pro potřebnou přestavbu zapojení.
• Nahrazuje vybraná starší provedení topného čerpadla.
• U kompatibilních spotřebičů odpovídá původnímu hydraulickému a elektrickému zapojení po provedení předepsané úpravy.
• Dodává se jako 1 kompletní topné oběhové čerpadlo s kabelovým svazkem.

Provedení a technické údaje

Díl 00654575 je v katalozích uváděn jako topné čerpadlo, oběhové čerpadlo s topením, mycí čerpadlo s topným tělesem, cirkulační čerpadlo, heat pump, circulation pump with heater, Heizpumpe nebo Umwälzpumpe.

Označení „tepelné čerpadlo“ používané v některých automatických překladech může být zavádějící. Nejde o tepelné čerpadlo používané například v sušičkách nebo vytápění budov, ale o oběhové mycí čerpadlo s integrovaným elektrickým topným tělesem.

Výrobcem potvrzené technické údaje:

• Provedení: EDS II. Generation.
• Průměr vstupního připojení: přibližně 37 mm.
• Průměr výstupního připojení: přibližně 30 mm.
• Součást dodávky: kabelový svazek 12038602 pro přestavbu.
• GTIN: 4242005488049.
• Použití: myčky nádobí.

Jednotka obsahuje motor oběhového čerpadla, hydraulickou část a integrovaný ohřev. Přesné elektrické parametry se musí posuzovat podle označení dodaného dílu a servisní dokumentace konkrétního spotřebiče, nikoli pouze podle údajů uvedených na původní starší pumpě.

V balení je dodáváno kompletní čerpadlo a kabelový svazek. Těsnění jímky, hadice, upevňovací spony, řídicí modul a další části hydraulického systému nejsou automaticky součástí dodávky, pokud nejsou výslovně uvedeny v konkrétní nabídce.

Nahrazené díly

Aktuální díl 00654575 nahrazuje následující starší originální kódy BSH:

• 00647397
• 00644997

Při náhradě staršího provedení může být nutné použít přiložený kabelový svazek 12038602 a provést zapojení podle servisního postupu výrobce.

Samotná podobnost staré a nové pumpy není dostačující. Mohou se lišit konektorem, kabeláží, konstrukční generací nebo elektrickým zapojením.

Související díly a diagnostika

Při výměně doporučujeme zkontrolovat také kabelový svazek, elektrické konektory, hadice, upevňovací spony, těsnění jímky, připojovací hrdla a prostor pod mycí vanou.

Pokud se kolem jímky nebo čerpadla objevuje voda, je nutné nejprve určit přesné místo úniku. Netěsnost těsnění nebo hydraulického spoje může poškodit nové čerpadlo a jeho elektrické části.

Pokud motor čerpadla pracuje, ale voda necirkuluje, zkontrolujte také filtry, prostor jímky, oběžné kolo, přívodní kanály a ostřikovací ramena.

Pokud voda cirkuluje, ale neohřívá se, může být vadné integrované topné těleso, kabeláž, konektor, řídicí elektronika nebo jiná součást regulačního systému.

Pokud se čerpadlo nerozběhne, prověřte jeho napájení a řídicí signál. Bez měření nelze bezpečně určit, zda je vadná samotná pumpa nebo výkonová elektronika myčky.

Pokud se v původním čerpadle nacházejí střepy, kosti nebo jiné cizí předměty, zkontrolujte také filtrační systém. Nová pumpa by mohla být stejným způsobem znovu poškozena.

Kabelový svazek 12038602 je součástí tohoto kompletu. Samostatně se objednává pouze tehdy, pokud je potřeba bez nového čerpadla nebo pokud původní svazek chybí či byl poškozen.

V myčkách se používá více velmi podobných generací topných čerpadel. Díl 00654575 není automatickou náhradou čerpadla 12019637 ani všech konstrukčně podobných pump.

Doporučení k používání a údržbě

Pravidelně čistěte filtrační systém myčky, aby se do oběhového čerpadla nedostávaly větší zbytky potravin, střepy a jiné cizí předměty.

Před vložením nádobí odstraňte kosti, párátka, střepy, papírové etikety a další předměty, které mohou zablokovat hydraulický systém.

Kontrolujte průchodnost ostřikovacích ramen. Ucpané trysky zvyšují odpor proudění a zhoršují výsledky mytí.

Používejte pouze mycí prostředky určené do automatických myček nádobí. Běžný prostředek na ruční mytí vytváří nadměrné množství pěny a může narušit správnou činnost čerpadla i snímačů.

Nastavení změkčovače vody a dávkování regenerační soli přizpůsobte tvrdosti vody v místě použití.

Pravidelně používejte vhodný čisticí program a prostředek určený pro údržbu myčky. Usazeniny tuku a vodního kamene mohou zhoršovat průtok i přenos tepla.

Nespouštějte myčku s demontovaným filtrem, ostřikovacím ramenem nebo jinou důležitou částí hydraulického systému.

Pokud se pod myčkou objeví voda, spotřebič dále nepoužívejte. Odpojte jej od elektrické sítě, uzavřete přívod vody a nechte zjistit zdroj netěsnosti.

Opakované resetování chybového kódu bez odstranění příčiny může vést k dalšímu poškození čerpadla, kabeláže nebo řídicí elektroniky.

Doporučení k montáži

Výměnu topného oběhového čerpadla musí provést kvalifikovaný servisní technik. Díl pracuje současně s vodou a elektrickým napětím a při montáži se zasahuje do spodní elektrické a hydraulické části myčky.

Před zahájením opravy musí být spotřebič odpojen od elektrické sítě, uzavřen přívod vody a odpojena přívodní i vypouštěcí hadice podle servisního postupu.

Z myčky je nutné bezpečně odstranit zbytkovou vodu a zabránit jejímu zatečení do elektrických součástí.

Před odpojením původní pumpy je nutné zaznamenat polohu hadic, konektorů a kabeláže. Přiložený kabelový svazek se musí zapojit přesně podle servisní dokumentace určené pro přestavbu.

Při montáži musí být zkontrolován stav všech těsnění, hrdla jímky, hadic a upevňovacích spon. Poškozené nebo deformované těsnicí části se nesmí znovu použít.

Hadice nesmějí být zkroucené, napnuté ani nedostatečně zajištěné. Elektrické vodiče musí být vedeny mimo horké, ostré a pohyblivé části.

Po výměně je nutné provést kontrolu těsnosti, elektrické bezpečnosti, správného směru cirkulace, ohřevu vody a dokončení zkušebního programu.

Spotřebič se nesmí vrátit do provozu, pokud se objeví únik vody, elektrický průraz, neobvyklý hluk nebo zápach přehřátí.

Kompatibilita a značky

Díl 00654575 je katalogově používán ve vybraných myčkách Bosch a Siemens. Podle konkrétního přiřazení může být určen také pro některé spotřebiče Neff, Gaggenau, Constructa a Balay.

Mezi dohledatelné modelové skupiny patří například:

• Bosch SBE, SBI, SBU a SBV ve vybraných provedeních.
• Bosch SMI, SMU, SMV a SMS ve vybraných provedeních.
• Siemens SN, SR a SX ve vybraných provedeních.
• Vybrané úzké myčky řad SPI, SPS a SPV.

Mezi konkrétní dohledatelné příklady patří například Bosch SMS30E02EU/01, SMS40E02EU/01, SMS50E58EU/01, SMS53M08EU/01, SMS63N02EU/01, SMS69M08EU/01, SMS69M68EU/25, SBV50E00EU, SBV63M00EU/13 nebo Siemens SN25M201FF/01.

Uvedený přehled je pouze orientační. Stejná modelová řada může podle výrobního indexu používat jiné čerpadlo nebo jinou generaci elektrického zapojení.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu topného čerpadla podle přesného modelového označení E-Nr. vaší myčky nádobí. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00654575 představuje 1 kompletní oběhové čerpadlo s integrovaným ohřevem v provedení EDS druhé generace a přiloženým kabelovým svazkem 12038602 pro přestavbu.

Vstupní hrdlo má průměr přibližně 37 mm a výstupní hrdlo přibližně 30 mm. Samotná shoda těchto rozměrů však kompatibilitu nepotvrzuje.

Díl nahrazuje starší originální kódy BSH 00647397 a 00644997.

Další těsnění, hadice, spony, jímka, řídicí modul a ostatní části myčky nejsou automaticky součástí dodávky.

Podobná topná čerpadla se mohou lišit generací, konektorem, kabeláží, elektrickým zapojením, hydraulickou částí a způsobem upevnění.

Samotná podobnost podle fotografie, označení na motoru nebo průměru hrdel proto není pro správný výběr dostačující. Rozhodující je vždy katalogové přiřazení dílu ke kompletnímu označení spotřebiče uvedenému na typovém štítku.
