00647309 Kryt žárovky k troubě

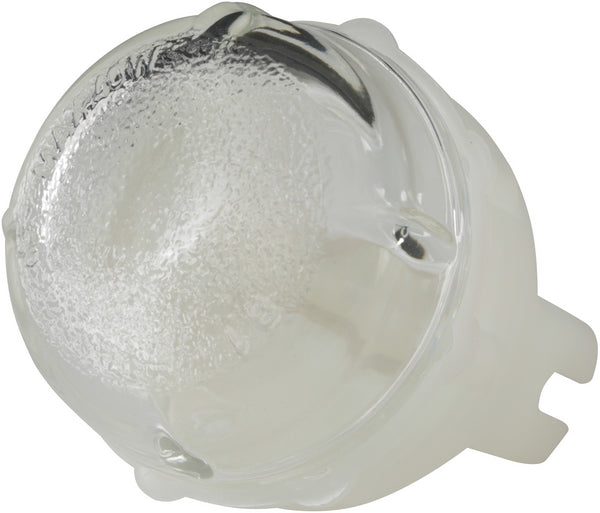

Skleněný kryt osvětlení do trouby s demontážní pomůckou

Tento skleněný kryt osvětlení do trouby s demontážní pomůckou je originální náhradní díl B/S/H/ s kódem 00647309. Je určen pro vybrané trouby, sporáky a další katalogově kompatibilní spotřebiče značek Bosch, Siemens, Neff, Gaggenau, Constructa a Balay podle přesného modelového označení E-Nr. Kryt se našroubovává před žárovku osvětlení pečicího prostoru, chrání ji před vysokou teplotou, mastnotou, párou, nečistotami a mechanickým kontaktem a současně umožňuje průchod světla do vnitřního prostoru trouby.

Kryt je vyroben z tepelně odolného skla a výrobce jej výslovně označuje jako odolný vůči pyrolýze. Je určen pro osvětlení s použitým světelným zdrojem o výkonu nejvýše 40 W. Přesný typ, napětí, patice a teplotní odolnost samotné žárovky se musí vždy řídit konstrukcí konkrétního spotřebiče.

Součástí balení je také speciálně tvarovaná demontážní pomůcka o průměru přibližně 68 mm, která se nasazuje na skleněný kryt a usnadňuje jeho povolení nebo dotažení. Balení obsahuje 1 skleněný kryt osvětlení a 1 demontážní pomůcku. Žárovka, objímka, přívodní kabeláž a další části osvětlení nejsou součástí dodávky.

Díl 00647309 je výrobcem veden jako náhrada starších originálních čísel 10005881, 00621403, 00424086, 00176141 a 00174082. Nahrazení však vždy platí pouze u spotřebičů, ke kterým je aktuální kryt katalogově přiřazen podle úplného označení E-Nr. a výrobního indexu.

K čemu slouží a kdy je potřeba výměna?

Skleněný kryt odděluje žárovku a její objímku od pracovního prostoru trouby. Během pečení je vystaven vysokým teplotám, proudění horkého vzduchu, páře, mastnotě a teplotním změnám. Průhledné sklo zároveň umožňuje, aby světlo ze žárovky osvětlovalo připravovaný pokrm.

Kryt pomáhá chránit světelný zdroj před postříkáním tekutinou, usazeninami tuku, dotykem plechu nebo nádobí a před přímým působením nečistot vznikajících během pečení. U správně sestaveného osvětlení současně zakrývá elektrickou objímku a omezuje přístup uživatele k horké žárovce.

Výměnu skleněného krytu doporučujeme zejména v těchto případech:

• Sklo je prasklé, odštípnuté nebo zcela rozbité.
• Na krytu jsou hluboké rýhy nebo jiné mechanické poškození.
• Kryt se rozpadl při pokusu o vyšroubování.
• Závit krytu je poškozený, vyštípnutý nebo deformovaný.
• Kryt nelze bezpečně zašroubovat do původní polohy.
• Sklo se během provozu uvolňuje nebo vibruje.
• Kryt chybí a žárovka je přímo vystavena prostoru trouby.
• Povrch skla je trvale zakalený a výrazně omezuje průchod světla.
• Na vnitřní straně jsou připálené usazeniny, které nelze bezpečně odstranit.
• Kryt byl poškozen tepelným šokem, například kontaktem studené kapaliny s horkým sklem.
• Došlo k poškození při pyrolýze, neodborném čištění nebo použití nevhodného nástroje.
• Původní kryt byl nadměrně dotažen a při další manipulaci praskl.
• Původní díl s číslem 10005881, 00621403, 00424086, 00176141 nebo 00174082 je nutné nahradit aktuálním provedením.
• Původní sklo bylo zaměněno za rozměrově podobný, ale nesprávně závitovaný kryt.

Pokud osvětlení trouby nefunguje, nemusí být příčinou skleněný kryt. Ten je pasivní ochrannou součástí a nevytváří elektrické světlo. Závadu může způsobovat vypálená žárovka, nesprávný světelný zdroj, poškozená objímka, zoxidované kontakty, přerušená kabeláž, dveřní spínač, řídicí elektronika nebo jiná elektrická závada spotřebiče.

Výměna nepoškozeného skla proto neobnoví osvětlení, pokud je vadná žárovka nebo elektrický obvod.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je navržen pro osvětlení určených trub a sporáků. Díky tomu:

• Chrání žárovku osvětlení před mastnotou, párou a nečistotami.
• Omezuje přímý kontakt žárovky s připravovanými pokrmy, plechy a nádobím.
• Propouští světlo do pečicího prostoru.
• Je vyroben z tepelně odolného skla.
• Výrobce jej označuje jako vhodný pro spotřebiče s pyrolýzou.
• Je určen pro osvětlení se světelným zdrojem o výkonu nejvýše 40 W.
• Má závitové provedení pro našroubování do kompatibilního tělesa osvětlení.
• U katalogově kompatibilního spotřebiče odpovídá původnímu průměru a tvaru.
• Dodává se se speciálně tvarovaným nástrojem pro snadnější demontáž.
• Demontážní pomůcka pomáhá lépe přenést sílu na zaoblený povrch krytu.
• Je vhodný jako náhrada několika starších originálních provedení.
• Dodává se jako komplet skleněného krytu a demontážní pomůcky.

Provedení, rozměry a obsah balení

Díl 00647309 je v katalozích uváděn jako skleněný kryt žárovky, kryt osvětlení trouby, sklo lampy, ochranné sklo osvětlení, lamp cover, glass light cover, oven lamp glass cover, Lampenglas nebo Lampenabdeckung.

• Katalogové číslo BSH: 00647309
• Zkrácené označení: 647309
• Výrobce: B/S/H/
• Provedení: závitový skleněný kryt osvětlení trouby
• Výrobcem uváděný rozměr krytu: přibližně 63 mm
• Maximální vnější průměr skla: orientačně přibližně 68 mm
• Horní průměr závitové části: orientačně přibližně 63 mm
• Spodní průměr závitové části: orientačně přibližně 59 mm
• Výška skleněného krytu: orientačně přibližně 46 mm
• Průměr demontážní pomůcky: přibližně 68 mm
• Maximální výkon světelného zdroje: 40 W
• Odolnost: určeno také pro kompatibilní pyrolytické trouby
• Materiál krytu: tepelně odolné sklo
• Obsah balení: 1 skleněný kryt a 1 demontážní pomůcka

Rozměry závitu a výšky jsou orientační údaje uváděné odbornými prodejci. Oficiální katalog výrobce specifikuje kryt jako 63mm provedení a demontážní pomůcku o průměru 68 mm.

Samotné naměření průměru přibližně 63 nebo 68 mm kompatibilitu nepotvrzuje. Rozhodující je také profil a stoupání závitu, výška skla, tvar dosedací plochy, prostor kolem žárovky a konstrukce tělesa osvětlení.

Žárovka není součástí této sady. V mnoha kompatibilních spotřebičích se používají teplotně odolné žárovky do trouby, přesný typ však musí být ověřen podle E-Nr. a návodu konkrétního spotřebiče.

Nahrazené díly

Aktuální díl 00647309 nahrazuje podle oficiálních katalogů B/S/H/ následující starší originální čísla:

• 10005881
• 00621403
• 00424086
• 00176141
• 00174082

Starší číslo může být uvedeno v dokumentaci spotřebiče, na původním obalu náhradního dílu nebo v historickém servisním katalogu. Aktuální kryt se může proti staršímu provedení drobně lišit vzhledem, odstínem skla nebo tvarem některých vnějších ploch.

Někteří odborní prodejci uvádějí také další historická nebo alternativní čísla. Za spolehlivě potvrzené náhrady však doporučujeme považovat především čísla výslovně uvedená v aktuálních oficiálních katalozích výrobce.

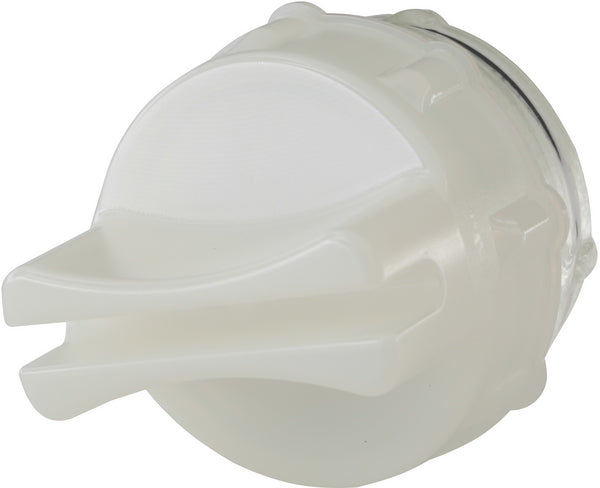

Demontážní pomůcka

Součástí dodávky je plastová demontážní pomůcka přizpůsobená vnějšímu tvaru skleněného krytu. Její speciální tvar umožňuje kryt bezpečněji uchopit a usnadňuje jeho odšroubování.

Pomůcku nasaďte rovně na vychladlý a čistý kryt. Pokud není nasazena po celém obvodu, může sklouznout a poškodit sklo nebo okolní smaltovaný povrch.

Při povolování nepoužívejte prudké rázy ani nadměrnou sílu. Skleněný závit se může při šikmém nebo příliš silném namáhání odštípnout.

Pokud je kryt silně připečený mastnotou nebo dlouhodobě zadřený v závitu, nepokoušejte se jej rozbíjet přímo v tělese osvětlení. Úlomky skla mohou poranit uživatele a dostat se do objímky nebo vnitřních částí trouby.

Demontážní pomůcka je samostatně vedena také pod jinými servisními čísly u některých produktových nabídek, ale tato sada ji již obsahuje. Před samostatným objednáním nástroje proto zkontrolujte obsah balení.

Související díly a diagnostika

Při výměně krytu doporučujeme zkontrolovat také žárovku, keramickou nebo kovovou objímku, závit tělesa osvětlení, elektrické kontakty a stav přívodních vodičů.

Pokud je původní sklo začernalé, nemusí být poškozené. Zabarvení může způsobovat připálená mastnota na vnější nebo vnitřní straně krytu.

Pokud kryt opakovaně praská, zkontrolujte, zda není používána žárovka s vyšším výkonem, než dovoluje výrobce, zda je kryt správně dotažený a zda na něj během provozu nestříká studená kapalina.

Pokud se kryt velmi rychle přehřívá nebo mění barvu, prověřte také správný typ žárovky. Běžné žárovky určené pro pokojové osvětlení nemusí být vhodné pro teploty v troubě.

Pokud nová žárovka nesvítí, zkontrolujte správné dosednutí v objímce, kontakty, napájení, dveřní spínač a řídicí elektroniku. Skleněný kryt nemá elektrickou funkci.

Pokud je závit v tělese osvětlení poškozený nebo zkorodovaný, nový kryt nemusí jít správně zašroubovat. Výměna samotného skla takovou závadu neodstraní.

Pokud zůstala část rozbitého závitu uvnitř tělesa osvětlení, musí být bezpečně odstraněna před montáží nového krytu. Spotřebič musí být přitom odpojen od elektrické sítě.

Pokud je poškozená objímka, její držák nebo elektrická izolace, doporučujeme opravu svěřit kvalifikovanému servisnímu technikovi.

Doporučení k používání a údržbě

Skleněný kryt čistěte pouze po úplném vychladnutí trouby.

Horký kryt neoplachujte studenou vodou. Prudká změna teploty může způsobit tepelný šok a prasknutí skla.

Povrch čistěte měkkým hadříkem nebo houbičkou a prostředkem vhodným pro vnitřní prostor trouby.

Nepoužívejte kovovou drátěnku, ostrou škrabku ani nůž. Hluboké poškrábání může snížit mechanickou odolnost skla.

Silné připálené usazeniny nejprve nechte změknout vhodným čisticím postupem. Nepokoušejte se je odstraňovat údery nebo páčením.

Při čištění nestříkejte velké množství kapaliny přímo do prostoru objímky osvětlení.

Po vyčištění musí být kryt i okolí objímky před zapnutím trouby suché.

Nepoužívejte troubu bez skleněného krytu, pokud výrobce konkrétního modelu výslovně nestanoví jinak.

Do prostoru kolem krytu nevkládejte alobal, těsnění, tmel ani jiné neoriginální materiály.

Při výměně žárovky zkontrolujte také stav skla. Prasklý nebo vyštípnutý kryt znovu nepoužívejte.

Kryt dotahujte pouze přiměřenou silou. Nadměrné dotažení může namáhat skleněný závit a zkomplikovat budoucí demontáž.

Pokud trouba používá pyrolytické čištění, před spuštěním programu musí být kryt správně zašroubovaný a nepoškozený.

Doporučení k výměně

Před zahájením výměny troubu vypněte a odpojte od elektrické sítě. Nestačí pouze vypnout osvětlení ovládacím prvkem.

Vyčkejte, dokud pečicí prostor, žárovka, kryt a okolní kovové části zcela nevychladnou.

Vyjměte plechy, rošty a další příslušenství, které by mohlo překážet nebo se poškodit pádem skla.

Na dno trouby lze položit složenou měkkou textilii, která zachytí případný uvolněný kryt. Textilii je nutné před opětovným zapnutím trouby odstranit.

Demontážní pomůcku nasaďte rovnoměrně na skleněný kryt. Kryt opatrně povolte bez křížení závitu a bez použití prudké síly.

Pokud je sklo již prasklé, použijte ochranné rukavice a ochranu očí. Uvolněné střepy odstraňujte opatrně a nesahejte do prostoru objímky bez bezpečného odpojení spotřebiče.

Po sejmutí krytu zkontrolujte závit, objímku a žárovku. Zbytky skla, mastnoty a nečistot opatrně odstraňte.

Při současné výměně žárovky použijte výhradně světelný zdroj určený pro vysoké teploty v troubě a odpovídající specifikaci konkrétního spotřebiče. Maximální povolený výkon pod tímto krytem činí 40 W.

Nový skleněný kryt nasaďte do závitu rovně. Nejprve jej otáčejte lehce bez použití nástroje, aby nedošlo ke zkřížení závitu.

Kryt dotáhněte pouze tak, aby bezpečně dosedl a neuvolňoval se. Nadměrné dotažení není potřebné.

Po montáži obnovte napájení a ověřte funkci osvětlení. Pokud světlo nesvítí nebo se objeví zápach přehřátí, spotřebič znovu odpojte a nechte zkontrolovat elektrickou část.

Kompatibilita a značky

Skleněný kryt 00647309 je podle oficiálních a odborných katalogů používán ve vybraných troubách a sporácích značek Bosch, Siemens, Neff, Gaggenau, Constructa a Balay. V některých regionálních katalozích se objevuje také u dalších spotřebičů využívajících odpovídající konstrukční platformu B/S/H/.

Odborné katalogy jej spojují zejména s vybranými spotřebiči modelových skupin:

• HA
• HB
• HC
• HD
• HE
• HG
• HH
• HK
• HL
• HN
• HQ
• HR
• HS
• HU
• HW
• HX

Mezi konkrétní katalogově dohledatelné příklady patří například:

• Balay 3HB556XPE/03.
• Balay 3CGX466BQ/01, 3CGX466BQ/02, 3CGX466BQ/03, 3CGX466BQ/04 a 3CGX466BQ/05.
• Balay 3CGX466BT/45, 3CGX466BT/46, 3CGX466BT/47 a 3CGX466BT/48.
• Neff C17E74N0GB/05 a C17E74N0GB/35.
• Siemens HB36G1260S/45.
• Siemens HB36G1560S/45, HB36G1560S/52, HB36G1560S/59 a HB36G1560S/61.
• Vybraná provedení HB36G4580, HB36G4580S, HB36GB550J a HB36GB560.

Uvedený seznam je pouze orientační a nepředstavuje úplný přehled všech kompatibilních spotřebičů. Díl se používá u velkého množství starších i novějších modelových a regionálních variant.

Stejné základní označení trouby může podle výrobního indexu za lomítkem používat jiný kryt, jiný závit nebo odlišnou konstrukci osvětlení.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu skleněného krytu podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00647309 představuje 1 skleněný kryt osvětlení o výrobcem uváděném rozměru 63 mm a 1 speciální demontážní pomůcku o průměru přibližně 68 mm.

Kryt je určen pro světelné zdroje o výkonu nejvýše 40 W a je výrobcem označen jako odolný vůči pyrolýze.

Žárovka, objímka, kabeláž a ostatní elektrické části osvětlení nejsou součástí dodávky.

Nejedná se o objímku žárovky. Některé automaticky přeložené nebo nesprávně zařazené nabídky mohou díl označovat jako držák nebo patici lampy, originální díl 00647309 je však skleněným ochranným krytem.

Díl nahrazuje starší originální čísla 10005881, 00621403, 00424086, 00176141 a 00174082.

Samotná shoda staršího čísla musí být doplněna kontrolou E-Nr., protože stejné historické díly mohly být používány v různých konstrukčních řadách.

Podobná skla se mohou lišit průměrem, výškou, profilem závitu, stoupáním závitu, tloušťkou, tvarem kopule a tepelnou odolností.

Univerzální skleněný kryt s podobným vnějším průměrem proto nemusí jít správně zašroubovat a nemusí být bezpečný pro vysoké teploty nebo pyrolytické čištění.

Samotná podobnost podle fotografie nebo naměřeného průměru není pro správný výběr dostačující.

Rozhodující je vždy katalogové přiřazení dílu 00647309 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
