00640861 Nádoba ke kuchyňskému robotu

Spodní díl pláště kuchyňského robotu Bosch

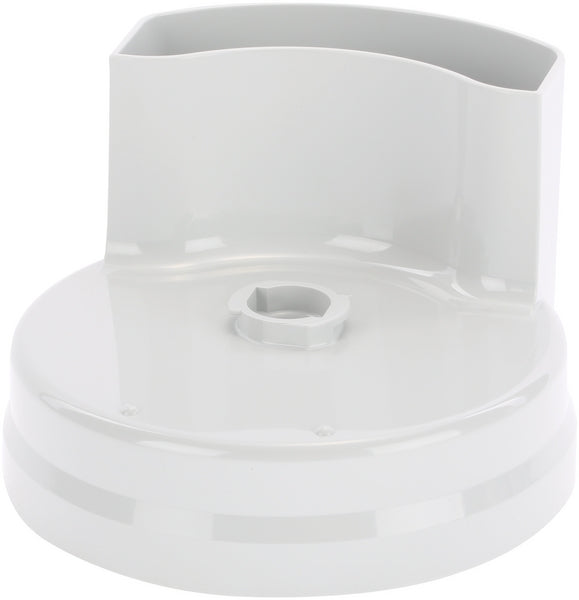

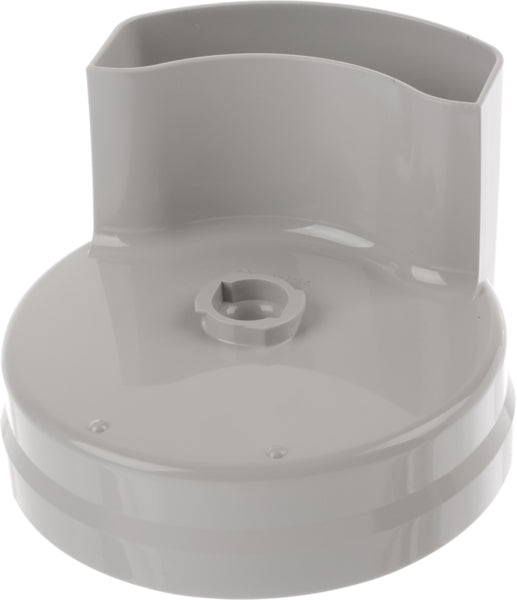

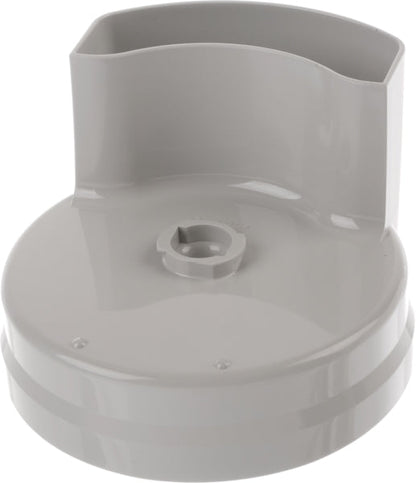

Tento spodní díl pláště kuchyňského robotu je originální náhradní díl Bosch s kódem 00640861. Je určen pro vybrané kuchyňské roboty Bosch řady MUM4 podle přesného modelového označení. Šedý plastový díl tvoří spodní část vnějšího krytu přístroje a pomáhá uzavírat, chránit a stabilizovat jeho vnitřní konstrukci.

Spodní plášť vytváří základnu kuchyňského robotu a obsahuje konstrukční prvky potřebné pro spojení s horními částmi krytu. Nejedná se o kompletní tělo robotu ani o motorovou nebo převodovou sestavu.

K čemu slouží a kdy je potřeba výměna?

Spodní část pláště uzavírá přístroj zespodu a chrání motor, převody, kabeláž a další vnitřní součásti před přímým kontaktem, prachem a mechanickým poškozením. Současně pomáhá udržovat jednotlivé konstrukční části robotu ve správné poloze a vytváří stabilní základnu pro jeho provoz.

Poškozený nebo deformovaný spodní kryt může způsobit nestabilitu přístroje, uvolnění dalších částí pláště nebo nedostatečnou ochranu vnitřního mechanismu.

Výměna tohoto dílu bývá potřebná zejména v těchto případech:

• Spodní plášť je prasklý, rozlomený nebo deformovaný.
• Došlo k poškození krytu po pádu kuchyňského robotu.
• Upevňovací otvory, výstupky nebo plastové držáky jsou ulomené.
• Spodní část nedrží pevně spojená s ostatními díly pláště.
• Robot nestojí stabilně nebo se jeho kryt při provozu pohybuje.
• Poškozená část pláště zasahuje do pohyblivého mechanismu.
• Ve spodním krytu vznikly otvory, kterými jsou přístupné elektrické nebo pohyblivé části.
• Původní díl byl poškozen při servisní demontáži.

Vlastnosti a výhody

Tento originální náhradní díl Bosch je vyroben podle původních konstrukčních požadavků výrobce. Díky tomu:

• Tvoří spodní část vnějšího pláště kuchyňského robotu.
• Pomáhá chránit motor, převody, kabeláž a další vnitřní části.
• Přispívá ke stabilnímu uložení přístroje na pracovní ploše.
• Obsahuje upevňovací prvky odpovídající kompatibilním modelům.
• Umožňuje správné spojení s ostatními částmi krytu robotu.
• Má šedé plastové provedení.
• U kompatibilních modelů odpovídá původnímu tvaru a rozměrům.
• Dodává se jako jeden samostatný spodní díl pláště.

Rozměry a provedení

• Šířka: přibližně 180 mm.
• Délka: přibližně 180 mm.
• Výška: přibližně 115 mm.
• Hmotnost: přibližně 199 g.
• Materiál: plast.
• Barva: šedá.
• Provedení: spodní část vnějšího krytu.
• Obsah balení: jeden kus.

Uvedené rozměry jsou orientační a nenahrazují ověření kompatibility podle přesného modelového označení kuchyňského robotu.

Provedení a použití

Díl 00640861 je v katalozích uváděn jako spodní díl pláště, spodní část krytu kuchyňského robotu, základna robotu, spodní kryt motorové jednotky, case bottom, lower housing, housing base, Gehäuse-Unterteil nebo Gehäuseboden.

Jedná se o konstrukční díl vnějšího pláště. Nejde o kompletní motorovou jednotku, převodovku, elektroniku, hnací hřídel, přívodní kabel ani pracovní nástavec kuchyňského robotu.

Spodní kryt může podle konstrukce konkrétního modelu sloužit také jako montážní základna pro další součásti, například:

• gumové nebo plastové nožičky,
• vnitřní držáky motoru a převodů,
• vedení přívodního kabelu,
• ochranné a ventilační otvory,
• šrouby spojující jednotlivé části pláště.

Tyto související části nemusejí být součástí balení a mohou se z původního krytu přemontovávat nebo objednávat samostatně.

Příklady kompatibilních modelů

Díl se používá například u vybraných kuchyňských robotů Bosch:

• MUM44K1/03,
• MUM46R1/03,
• MUM46R1/04,
• MUM46R1/05,
• MUM47A1/03,
• MUM47A1/04,
• MUM47A1/05,
• MUM48A1/05,
• MUM48R1/05,
• MUM48W1/05.

Uvedená označení představují pouze příklady doloženého použití. Seznam nemusí být úplný a jednotlivé výrobní indexy stejné modelové řady mohou používat odlišné provedení pláště.

Související díly

Při výměně doporučujeme zkontrolovat také stav horního pláště, spojovacích šroubů, vnitřních držáků, nožiček, přívodního kabelu a jeho průchodky. Pokud jsou poškozeny upevňovací body na protilehlé části krytu, nemusí samotná výměna spodního dílu obnovit pevnost celé sestavy.

Pokud byl kryt poškozen pádem, doporučujeme prověřit také:

• uchycení motoru a převodovky,
• stav otočného ramene robotu,
• hlavní hnací hřídel a její uložení,
• elektrickou kabeláž a konektory,
• bezpečnostní spínače a blokování pohonu,
• stabilitu a stav všech nožiček.

Prasklý spodní kryt může být pouze viditelným následkem nárazu. Před opětovným používáním je proto vhodné ověřit, zda nejsou poškozeny také vnitřní funkční součásti.

Doporučení k používání a údržbě

Kuchyňský robot používejte na rovné, pevné a suché pracovní ploše. Přístroj nesmí stát na hraně pracovní desky ani na nestabilním nebo kluzkém podkladu.

Robot nepřenášejte za mísu, pracovní rameno, připojený nástavec nebo přívodní kabel. Při přenášení jej uchopte oběma rukama za pevné části hlavního těla.

Spodní kryt pravidelně kontrolujte, zejména po pádu nebo silném nárazu. Praskliny v okolí šroubů, nožiček a upevňovacích bodů se mohou postupně zvětšovat vlivem vibrací při provozu.

Vnější povrch čistěte měkkým mírně navlhčeným hadříkem. Motorovou jednotku ani spodní plášť neponořujte do vody a neoplachujte pod tekoucí vodou.

Nepoužívejte abrazivní prostředky, rozpouštědla ani agresivní čisticí přípravky. Mohly by poškodit plast, změnit jeho barevný odstín nebo způsobit jeho zkřehnutí.

Ventilační otvory udržujte volné a bez nahromaděného prachu, mouky a dalších nečistot. Zakrytí otvorů může omezovat chlazení motoru a zvyšovat jeho provozní teplotu.

Doporučení k montáži

Výměna spodního pláště vyžaduje otevření motorové jednotky a přístup k elektrickým a pohyblivým částem. Doporučujeme ji svěřit odbornému servisnímu technikovi.

Před zahájením práce kuchyňský robot vypněte, odpojte jeho přívodní kabel od elektrické sítě a sejměte mísu i veškeré pracovní nástavce.

Robot položte na měkkou podložku tak, aby nedošlo k poškrábání horního krytu. Zaznamenejte polohu jednotlivých šroubů, nožiček, držáků a vedení přívodního kabelu.

Upevňovací šrouby uvolňujte vhodným nástrojem správné velikosti. Plastové části nepáčte nadměrnou silou, protože skryté západky nebo držáky mohou prasknout.

Po sejmutí původního krytu zkontrolujte:

• zda uvnitř nezůstaly úlomky plastu,
• stav držáků motoru a převodovky,
• správné vedení elektrických vodičů,
• stav kabelové průchodky,
• stav nožiček a jejich upevnění,
• neporušenost všech bezpečnostních prvků.

Součásti, které nejsou dodávány s novým spodním krytem, přemontujte z původního dílu pouze tehdy, pokud nejsou poškozené. Všechny vodiče musí být vedeny původní trasou a nesmějí být přiskřípnuté mezi částmi pláště.

Nový spodní díl nasaďte ve správné orientaci a zkontrolujte, že všechny vodicí výstupky, držáky a otvory správně navazují. Šrouby utahujte postupně a přiměřenou silou. Nadměrné dotažení může poškodit plastové sloupky.

Po sestavení ověřte, že robot stojí stabilně, kryt nikde neodstává a žádná část se nepohybuje. Při krátké provozní zkoušce nesmí být slyšet drhnutí, klepání ani neobvyklé vibrace.

Bezpečnostní upozornění

Kuchyňský robot neprovozujte s prasklým, neúplným nebo nesprávně namontovaným spodním krytem. Poškozený plášť může zpřístupnit elektrické a pohyblivé části a představovat riziko úrazu.

Před otevřením motorové jednotky musí být přístroj vždy odpojen od elektrické sítě. Pouhé vypnutí ovládacím prvkem není dostatečné.

Bezpečnostní spínače, ochranné kryty ani blokování pohonu neupravujte a nepřemosťujte. Jejich nesprávná funkce může umožnit spuštění robotu bez správně sestavených ochranných částí.

Prasklý plášť neopravujte pouze lepidlem, tavnou pistolí nebo vyztužením šrouby. Taková oprava nemusí odolat vibracím a může změnit polohu vnitřních dílů nebo narušit elektrickou bezpečnost přístroje.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu spodního dílu pláště podle přesného modelového označení (E-Nr.) a výrobního indexu za lomítkem vašeho kuchyňského robotu. Díl 00640861 je určen pouze pro vybraná konstrukční provedení robotů Bosch MUM4.

Podobné spodní kryty se mohou lišit rozměry, barvou, tvarem větracích otvorů, polohou upevňovacích šroubů, konstrukcí nožiček, vedením kabelu a vnitřními montážními body. Samotný vzhled nebo označení MUM4 proto nejsou dostatečné pro správný výběr náhradního dílu.

Součástí balení je jeden šedý spodní díl pláště. Motor, převodovka, přívodní kabel, nožičky, upevňovací šrouby a další vnitřní nebo vnější části nemusejí být součástí produktu a v případě potřeby se objednávají samostatně.
