Volič funkcí do trouby Bosch / Siemens 00495812 – 7 poloh

Originální otočný volič funkcí s katalogovým číslem 00495812 je elektromechanický přepínač určený pro vybrané vestavné trouby a sporáky Bosch a Siemens podle přesného modelového označení. Výrobce jej označuje jako Bernhardt & Schulte KG, typ 5079/1. Přepínač má 7 pracovních poloh – polohu vypnuto a 6 funkčních poloh – a podle nastavení otočného ovladače přepíná elektrické kontakty potřebné pro zvolený provozní režim trouby. Před objednáním je nutné ověřit vhodnost podle úplného E-Nr spotřebiče včetně indexu za lomítkem.

K čemu slouží a kdy je potřeba výměna?

Volič funkcí je umístěn za otočným ovládacím knoflíkem trouby nebo sporáku. Otáčením ovladače se mechanicky nastavuje poloha přepínače, který následně propojuje příslušné elektrické kontakty podle požadovaného provozního režimu.

Jde tedy o důležitou součást ovládacího systému trouby. Samotný přepínač nevytváří teplo, ale prostřednictvím svých kontaktů se podílí na řízení elektrických okruhů odpovídajících zvolené funkci spotřebiče.

Vadný volič funkcí se může projevit například tím, že některou polohu nelze správně nastavit, přepínač při otáčení mechanicky nezapadá do jednotlivých poloh, některý provozní režim trouby nereaguje nebo je kontakt v určité poloze nespolehlivý.

Podobné projevy však mohou způsobovat také topná tělesa, kabeláž, termostat, bezpečnostní prvky nebo jiná část elektrické instalace. Před objednáním nového přepínače je proto vhodné závadu správně diagnostikovat.

Vlastnosti

• originální náhradní díl B/S/H/,
• katalogové číslo: 00495812,
• otočný volič funkcí trouby / sporáku,
• výrobní označení: Bernhardt & Schulte KG,
• typ přepínače: 5079/1,
• celkem 7 poloh,
• provedení: vypnuto + 6 funkčních poloh (0+6),
• elektromechanické provedení,
• konektorové připojení elektrické kabeláže,
• určeno pro vybrané trouby a sporáky Bosch a Siemens,
• balení obsahuje 1 kus.

Provedení a rozměry

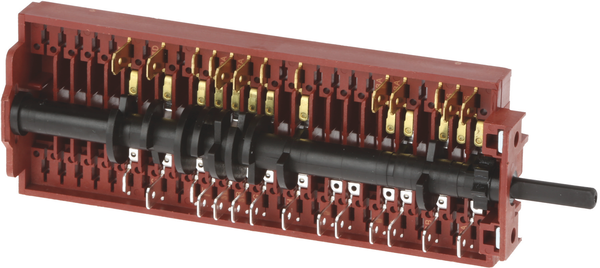

Volič 00495812 je vícestupňový otočný elektromechanický přepínač. Na přední straně je opatřen hřídelí pro nasazení ovládacího knoflíku a na zadní části se nachází kontaktní systém s konektorovými vývody pro připojení kabeláže spotřebiče.

Oficiální Bosch a Siemens označení potvrzuje výrobce přepínače Bernhardt & Schulte KG a konstrukční typ 5079/1.

Odborný katalog originálního dílu uvádí orientační rozměry přibližně 170 × 54 × 33 mm, průměr hřídele přibližně 6 / 4,6 mm a hmotnost kolem 129 g.

Tyto rozměry používejte pouze jako pomocnou kontrolu. U voličů funkcí je rozhodující především vnitřní kontaktní schéma, počet a pořadí pracovních poloh, poloha elektrických konektorů a provedení hřídele. Vizuálně podobný přepínač proto nemusí být elektricky zaměnitelný.

Související díly

Volič funkcí spolupracuje především s otočným ovládacím knoflíkem na čelním panelu, elektrickou kabeláží spotřebiče a jednotlivými elektrickými okruhy trouby.

Funkčně může navazovat na topná tělesa, ventilátor, termostat, kontrolní prvky a další součásti podle konkrétní konstrukce spotřebiče. Přesné zapojení se mezi jednotlivými modelovými řadami liší.

Při výměně je důležité zkontrolovat také elektrické konektory a fastony připojené k původnímu voliči. Pokud jsou kontakty zčernalé, přehřáté, uvolněné nebo jinak poškozené, nestačí pouze nasadit nový přepínač.

Poškozený nebo přehřátý konektor vytváří zvýšený přechodový odpor a může způsobit opětovné přehřívání nového přepínače. Vadné konektory nebo části kabeláže je proto nutné při opravě odborně obnovit.

Doporučení k používání a údržbě

Volič funkcí nevyžaduje běžnou uživatelskou údržbu. Je umístěn uvnitř ovládací části spotřebiče a jeho elektrické kontakty nejsou určeny k čištění nebo mazání uživatelem.

Otočný knoflík používejte plynule a nepřetáčejte jej násilím za krajní polohu. Pokud přepínač začne být mechanicky tuhý, jednotlivé polohy přestanou správně zapadat nebo se ovladač protáčí, nepoužívejte nadměrnou sílu.

Při poruše některého režimu trouby nejprve ověřte, zda závada skutečně pochází z voliče. Nezahřívání trouby nebo výpadek určité funkce může mít více příčin a samotná výměna přepínače nemusí problém odstranit.

Při servisním zásahu zkontrolujte stav všech připojených vodičů a konektorů. Zvláštní pozornost věnujte známkám přehřátí, změně barvy izolace, oxidaci nebo uvolněným fastonům.

Kompatibilita a značky

Díl 00495812 je originálně veden pro vybrané trouby a sporáky značek Bosch / Siemens.

Odborné katalogy dokládají jeho použití v několika konstrukčních řadách, zejména HBN, HB3, HEN, HE3, HB5, CF1, FRM, HE1 a P1H.

V rámci jednotlivých modelových řad však existuje více výrobních variant s rozdílným zapojením a odlišnými voliči funkcí. Samotná příslušnost k některé z uvedených řad proto není dostatečným potvrzením kompatibility.

Vhodnost dílu 00495812 vždy ověřte podle úplného E-Nr trouby nebo sporáku včetně výrobního indexu za lomítkem.

Upozornění

Před objednáním ověřte katalogové číslo 00495812 podle přesného E-Nr spotřebiče. Zkrácený zápis 495812, používaný některými katalogy, označuje stejný díl bez úvodních nul.

Neobjednávejte přepínač pouze podle počtu 7 poloh nebo podle podobného vzhledu. Jiný volič může mít rovněž konfiguraci 0+6, ale odlišné vnitřní kontaktní schéma a elektrické zapojení.

Před demontáží musí být trouba nebo sporák bezpečně odpojen od elektrické sítě. Před odpojením původního přepínače je vhodné přesně zaznamenat polohu všech vodičů a konektorů, protože jejich záměna může způsobit nesprávnou funkci nebo elektrickou závadu.

Při výměně zkontrolujte všechny fastonové konektory. Přehřáté, zoxidované nebo mechanicky uvolněné kontakty musí být opraveny nebo vyměněny současně s přepínačem. Vzhledem k práci se síťovým napětím doporučujeme výměnu svěřit odbornému servisu.
