00490780 Ventilátor k pečicí troubě

Motor chladicího ventilátoru do trouby Bosch Siemens

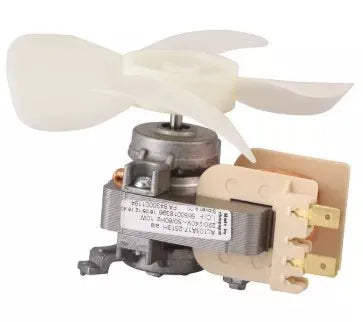

Tento motor axiálního chladicího ventilátoru s oběžným kolem je originální náhradní díl s kódem 00490780. Je určen pro vybrané trouby, sporáky a kombinované varné spotřebiče Bosch, Siemens, Neff, Gaggenau, Constructa a Balay podle přesného modelového označení.

Kompletní sestavu tvoří elektrický motor a plastové axiální oběžné kolo. Ventilátor zajišťuje proudění vzduchu v chladicím a odvětrávacím systému spotřebiče a pomáhá odvádět přebytečné teplo z prostoru kolem pečicí komory, ovládacího panelu, elektrických součástí a okolních konstrukčních dílů. Díl nahrazuje starší výrobní číslo 00423709.

K čemu slouží a kdy je potřeba výměna?

Motor roztáčí plastové oběžné kolo, které vytváří řízený proud chladicího vzduchu uvnitř konstrukce trouby nebo sporáku. Proudění vzduchu omezuje nadměrné zahřívání ovládacích prvků, elektroniky, kabeláže, čelního panelu a okolního kuchyňského nábytku.

Ventilátor může podle konstrukce spotřebiče pracovat během pečení a po určitou dobu také po jeho ukončení. Doběh po vypnutí trouby je běžnou funkcí, která umožňuje postupné ochlazení zahřátých částí.

Výměna tohoto dílu bývá potřebná zejména v těchto případech:

• Ventilátor se po zapnutí trouby vůbec nerozběhne.
• Motor se spouští pouze občas nebo až po delší době.
• Oběžné kolo se otáčí pomalu, nepravidelně nebo se zastavuje.
• Z prostoru ventilátoru se ozývá vrčení, pískání, cvakání nebo drhnutí.
• Motor má nadměrnou vůli nebo se jeho hřídel obtížně otáčí.
• Plastové oběžné kolo je prasklé, deformované nebo má ulomenou lopatku.
• Ventilátor při provozu silně vibruje.
• Ovládací panel, madlo dveří nebo okolní nábytek se neobvykle zahřívá.
• Trouba se během provozu vypíná z důvodu nadměrné teploty.
• Motor je tepelně poškozený nebo je z něj cítit zápach spálené izolace.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je vyroben podle původních konstrukčních a elektrických požadavků výrobce. Díky tomu:

• Zajišťuje proudění vzduchu v chladicím systému spotřebiče.
• Pomáhá odvádět teplo z prostoru kolem pečicí komory.
• Chrání ovládací prvky, elektroniku a kabeláž před nadměrným zahříváním.
• Pomáhá omezovat přenos tepla na čelní panel a okolní kuchyňský nábytek.
• Obsahuje elektrický motor i odpovídající plastové oběžné kolo.
• U kompatibilních modelů odpovídá původnímu způsobu upevnění a elektrického připojení.
• Je určen pro napájení 230–240 V.
• Má jmenovitý příkon přibližně 10 W.
• Je určen pro síťovou frekvenci 50/60 Hz.
• Nahrazuje starší díl 00423709.

Technické provedení

• Typ dílu: motor axiálního ventilátoru s oběžným kolem.
• Provozní napětí: 230–240 V.
• Frekvence: 50/60 Hz.
• Příkon motoru: přibližně 10 W.
• Typ ventilátoru: axiální.
• Oběžné kolo: plastové, vícelopatkové.
• Připojení: ploché elektrické kontakty.
• Obsah balení: motor s namontovaným oběžným kolem.
• Počet kusů v balení: jeden kus.

Elektrické a konstrukční údaje vždy porovnejte s původním dílem a katalogem konkrétního spotřebiče. Samotné napětí a příkon nezaručují zaměnitelnost s jiným ventilátorem.

Provedení a použití

Díl 00490780 je v katalozích uváděn jako motor chladicího ventilátoru, axiální ventilátor trouby, motor odvětrání sporáku, ventilátor chlazení ovládacího panelu, motor ventilátoru s vrtulí, oven cooling fan motor, axial fan motor, cooling fan assembly, Lüftermotor nebo Axiallüfter für Einfachlüftung.

Jedná se o chladicí a odvětrávací ventilátor umístěný v konstrukčním prostoru spotřebiče. Nejde o ventilátor horkovzdušného systému, který cirkuluje zahřátý vzduch přímo uvnitř pečicí komory.

Horkovzdušný ventilátor bývá zpravidla umístěn za zadním krytem uvnitř trouby a používá kovové oběžné kolo odolné proti vysokým teplotám. Díl 00490780 má plastové axiální oběžné kolo a používá se v chladicím nebo odvětrávacím systému mimo přímý pečicí prostor.

Související díly

Při výměně doporučujeme zkontrolovat také stav držáku motoru, upevňovacích šroubů, elektrických kontaktů, kabeláže, teplotních pojistek a vzduchových kanálů. Uvolněný držák může způsobovat vibrace a hluk i v případě, že je samotný motor funkční.

Zkontrolujte také plastové oběžné kolo. Pokud je pouze vrtule prasklá nebo deformovaná, ověřte, zda se dodává samostatně. U některých konstrukčních provedení je však určena pouze kompletní sestava motoru s oběžným kolem.

Pokud se nový ventilátor nespouští, může být příčinou poškozený teplotní spínač, relé řídicího modulu, přerušená kabeláž, uvolněný konektor nebo jiná závada napájení. Samotná výměna motoru takovou poruchu neodstraní.

Pokud motor pracuje, ale spotřebič se stále nadměrně zahřívá, zkontrolujte průchodnost vstupních a výstupních otvorů, vedení vzduchu, správnou instalaci trouby v nábytku a předepsané ventilační mezery.

Doporučení k používání a údržbě

Ventilační otvory spotřebiče udržujte volné a nezakrývejte je fólií, utěrkami, nádobím ani částmi kuchyňského nábytku. Omezený průtok vzduchu může způsobit nadměrné zahřívání motoru, elektroniky a okolních konstrukčních dílů.

Prostor ventilátoru se může postupně zanášet prachem, mastnotou a dalšími nečistotami. Usazeniny na lopatkách mohou způsobit nevyváženost, vibrace, hlučnost a zvýšené zatížení motoru.

Ventilátor nečistěte vodou ani čisticím prostředkem ve spreji. Kapalina může proniknout do vinutí motoru, elektrických kontaktů nebo ložiskového uložení. Prach odstraňujte opatrně měkkým štětcem nebo vhodným vysavačem při odpojeném spotřebiči.

Plastové oběžné kolo nepáčte, neohýbejte a neotáčejte násilím. Deformovaná nebo prasklá lopatka může při vysokých otáčkách způsobovat vibrace a může poškodit motor nebo okolní díly.

Pokud se objeví silný hluk, zápach spáleniny nebo nadměrné zahřívání ovládacího panelu, spotřebič vypněte a dále jej nepoužívejte, dokud nebude příčina závady odborně zkontrolována.

Doporučení k montáži

Výměna motoru ventilátoru vyžaduje zásah do elektrické a konstrukční části spotřebiče. Doporučujeme ji svěřit odbornému servisnímu technikovi.

Před zahájením opravy odpojte troubu nebo sporák od elektrické sítě. U pevně připojeného spotřebiče vypněte odpovídající jistič a ověřte nepřítomnost napětí. V případě plynového nebo kombinovaného sporáku uzavřete také přívod plynu, pokud je nutné se spotřebičem manipulovat.

Pro přístup k ventilátoru může být nutné spotřebič vysunout z kuchyňské skříňky a demontovat horní nebo zadní krycí plech. Před odpojením vodičů zaznamenejte jejich původní polohu nebo pořiďte fotografii zapojení.

Odpojte elektrické kontakty tahem za konektory, nikoli za vodiče. Uvolněte upevnění motoru a původní sestavu vyjměte tak, aby nedošlo k poškození okolní kabeláže, izolace nebo vzduchových kanálů.

Před montáží nového dílu zkontrolujte, zda se jeho oběžné kolo volně otáčí a není poškozené. Porovnejte polohu upevňovacích bodů, elektrických kontaktů, směr osazení a orientaci vrtule s původní sestavou.

Nový motor upevněte do původní polohy a elektrické kontakty připojte podle původního zapojení. Vodiče nesmějí zasahovat do oběžného kola ani se dotýkat ostrých hran nebo velmi horkých částí spotřebiče.

Před nasazením krytů ručně ověřte, že se oběžné kolo volně otáčí a nikde nedrhne. Všechny ochranné kryty musí být před uvedením spotřebiče do provozu správně namontované.

Po sestavení proveďte zkušební provoz. Ventilátor se musí rozběhnout plynule, bez silných vibrací, klepání, drhnutí nebo zápachu přehřívajícího se motoru. Ověřte také, že vzduch proudí určenými ventilačními otvory.

Bezpečnostní upozornění

Motor pracuje se síťovým napětím 230–240 V. Manipulace se spotřebičem připojeným k elektrické síti může způsobit vážný nebo smrtelný úraz elektrickým proudem.

Ventilátor se může automaticky spustit nebo pokračovat v chodu také po vypnutí pečicí funkce. Před přiblížením rukou k oběžnému kolu musí být spotřebič vždy úplně odpojen od elektrické sítě.

Spotřebič neprovozujte bez správně namontovaných ochranných krytů. Otáčející se oběžné kolo může způsobit poranění a nezakryté elektrické části představují riziko úrazu.

Nepřemosťujte teplotní pojistky, spínače ani jiné ochranné prvky, aby se ventilátor nuceně spustil. Takový zásah může způsobit přehřátí, poškození spotřebiče nebo požár.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu motoru ventilátoru podle přesného modelového označení (E-Nr.) a výrobního indexu za lomítkem vaší trouby nebo sporáku. Díl 00490780 je určen pouze pro vybraná konstrukční provedení spotřebičů.

Podobné ventilátory se mohou lišit napětím, příkonem, směrem a rychlostí otáčení, průměrem a tvarem oběžného kola, délkou hřídele, elektrickými kontakty, montážními držáky i vedením proudu vzduchu. Samotný vzhled nebo shodné napětí proto nejsou dostatečné pro správný výběr náhradního dílu.

Díl 00490780 nahrazuje starší výrobní číslo 00423709. Rozhodující je však vždy potvrzená kompatibilita s konkrétním E-Nr. spotřebiče.

Součástí balení je motor s plastovým oběžným kolem. Upevňovací šrouby, kabeláž, držáky a další související díly nemusejí být součástí produktu a v případě potřeby se objednávají samostatně.

Dostupné zboží doručujeme obvykle do druhého pracovního dne. Zboží dostupné u dodavatele odesíláme podle aktuální dostupnosti. Přesný termín doručení uvidíte v košíku.

Nepoužité zboží můžete vrátit v zákonné lhůtě. Před vrácením nás prosím kontaktujte, abychom vám pomohli ověřit správný postup a případnou kompatibilitu dílu.
