00481580 Napájecí kabel k pračce

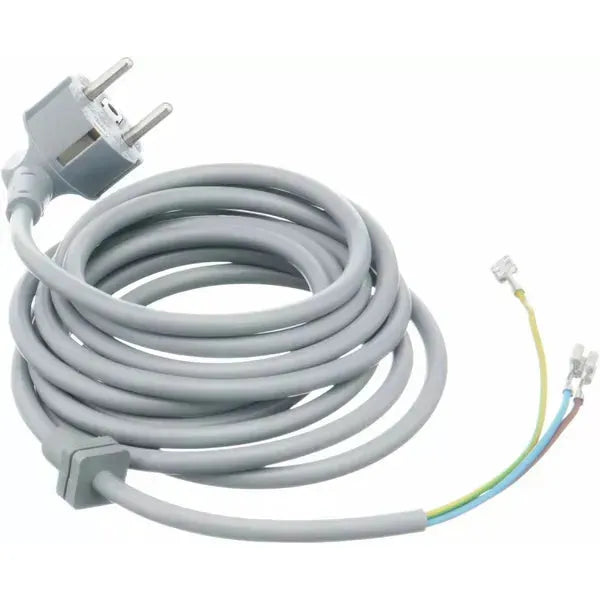

Napájecí kabel do pračky Bosch Siemens

Tento síťový napájecí kabel do pračky je originální náhradní díl výrobce B/S/H/ s kódem 00481580. Je určen pro vybrané pračky, pračky se sušičkou a další kompatibilní spotřebiče Bosch, Siemens, Neff, Constructa, Balay, Gaggenau a dalších značek výrobce B/S/H/ podle přesného modelového označení.

Kabel zajišťuje elektrické propojení spotřebiče s domovní zásuvkou. Na straně elektrické sítě je zakončen ochrannou síťovou zástrčkou typu Schuko. Druhý konec obsahuje tři samostatné vodiče určené k vnitřnímu připojení ve spotřebiči.

Celková délka kabelu je přibližně 3250 mm. Výrobcem uváděná efektivně využitelná délka činí přibližně 3150 mm.

Aktuální díl 00481580 nahrazuje starší výrobní čísla 00627704, 00622880, 00495835, 00469773 a 00460719.

K čemu slouží a kdy je potřeba výměna?

Napájecí kabel přivádí síťové napětí z elektrické zásuvky do vnitřní elektrické instalace spotřebiče. Obsahuje pracovní vodiče a ochranný vodič, který je nezbytnou součástí ochrany před úrazem elektrickým proudem.

Kabel musí mít neporušenou izolaci, pevnou zástrčku a správně provedené připojení uvnitř spotřebiče. Poškozený přívodní kabel představuje závažné bezpečnostní riziko a spotřebič s ním nesmí být dále používán.

Výměna kabelu bývá potřebná zejména v těchto případech:

• Vnější izolace kabelu je naříznutá, prodřená nebo popraskaná.
• Jsou viditelné vnitřní vodiče nebo jejich izolace.
• Kabel byl přiskřípnut za spotřebičem nebo poškozen nábytkem.
• Na kabelu vzniklo místo s výrazným zalomením nebo deformací.
• Síťová zástrčka je prasklá, deformovaná nebo uvolněná.
• Kolíky nebo ochranné kontakty zástrčky jsou přehřáté či zoxidované.
• Kabel nebo zástrčka se při provozu nezvykle zahřívá.
• V místě vstupu do spotřebiče je kabel prodřený nebo uvolněný.
• Spotřebič se při pohybu kabelu vypíná nebo ztrácí napájení.
• Na vodičích nebo připojovacích svorkách jsou stopy po přehřátí.
• Původní kabel byl poškozen při stěhování nebo servisním zásahu.

Pokud spotřebič vůbec nereaguje, nemusí být závada pouze v napájecím kabelu. Příčinou může být také elektrická zásuvka, síťový filtr, hlavní vypínač, kabeláž, dveřní zámek nebo řídicí elektronika.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ odpovídá elektrickým a konstrukčním požadavkům kompatibilních spotřebičů. Díky tomu:

• Zajišťuje přívod elektrické energie do spotřebiče.
• Má celkovou délku přibližně 3250 mm.
• Efektivně využitelná délka činí přibližně 3150 mm.
• Na straně elektrické sítě je vybaven zástrčkou typu Schuko.
• Obsahuje tři vodiče pro vnitřní připojení spotřebiče.
• Zahrnuje ochranný vodič pro správné uzemnění spotřebiče.
• U kompatibilních modelů odpovídá původní délce a způsobu vedení kabelu.
• Umožňuje nahradit mechanicky nebo tepelně poškozený přívod.
• Dodává se jako jeden kompletní napájecí kabel.
• Nahrazuje několik starších výrobních provedení.

Technické údaje a provedení

• Výrobní číslo: 00481580.
• Typ dílu: síťový napájecí kabel.
• Celková délka: přibližně 3250 mm.
• Efektivní délka: přibližně 3150 mm.
• Provedení kabelu: kulatý vícežilový kabel.
• Síťové zakončení: ochranná zástrčka typu Schuko.
• Zakončení ve spotřebiči: tři samostatné vodiče pro vnitřní zapojení.
• Ochranný vodič: ano.
• Obsah balení: jeden kompletní napájecí kabel.

Provedení konců jednotlivých vodičů se může proti staršímu kabelu vzhledově lišit. Rozhodující je použití potvrzené výrobcem podle přesného E-Nr. spotřebiče a správné zapojení podle servisní dokumentace.

Provedení a použití

Díl 00481580 je v katalozích uváděn jako napájecí kabel, síťový přívod, přívodní šňůra, elektrický kabel pračky, síťová šňůra, power cord, mains cable, power supply cable, Netzkabel nebo Anschlusskabel.

Jedná se o kompletní kabel od síťové zástrčky k vnitřnímu elektrickému připojení spotřebiče. Nejde pouze o prodlužovací kabel, odnímatelný přístrojový kabel ani univerzální kabel se zásuvkovou koncovkou IEC.

Díl je určen zejména pro vybrané:

• automatické pračky s předním plněním,
• úzké a kompaktní pračky,
• pračky se sušičkou,
• další spotřebiče, u kterých výrobce použití dílu výslovně potvrzuje.

Přestože může být kabel v některých katalozích označen jako univerzální servisní přívod, není univerzální pro všechny domácí spotřebiče. Rozhodující je elektrické provedení, délka, vedení kabelu, průchodka a způsob vnitřního připojení.

Nahrazovaná výrobní čísla

Originální napájecí kabel 00481580 je aktuální náhradou za následující starší díly:

• 00627704,
• 00622880,
• 00495835,
• 00469773,
• 00460719.

Nové provedení může mít proti původnímu kabelu drobné rozdíly v barvě izolace, označení vodičů, tvaru lisované zástrčky nebo zakončení jednotlivých žil. Tyto rozdíly samy o sobě neznamenají nesprávný díl, pokud je náhrada potvrzena pro konkrétní spotřebič.

Příklady kompatibilních modelů

Díl je doložen například u vybraných praček a praček se sušičkou:

• Bosch WAE20367BY/36,
• Bosch WLF20262BY/23,
• Bosch WAK28210FF/29,
• Bosch WFB1605BY/30,
• Bosch WAB20082CE/02,
• Bosch WVH28540EP,
• Siemens WD14H541NL,
• další vybrané modely Bosch, Siemens, Constructa, Neff, Balay, Profilo a příbuzných značek.

Uvedená označení představují pouze příklady doloženého použití a seznam není úplný. Stejná základní modelová řada může podle výrobního indexu používat jiný kabel nebo jiné vnitřní zapojení.

Související díly

Při výměně napájecího kabelu doporučujeme zkontrolovat také:

• kabelovou průchodku nebo odlehčení tahu,
• vnitřní připojovací svorky,
• ochranný zemnicí bod,
• síťový odrušovací filtr,
• hlavní kabelový svazek,
• stav konektorů a dutinek vodičů,
• místo vedení kabelu v zadním plášti spotřebiče,
• elektrickou zásuvku a její ochranné kontakty.

Pokud došlo k přehřátí kabelu nebo zástrčky, je nutné zjistit příčinu. Může jí být uvolněný kontakt v zásuvce, poškozená svorka, nadměrný přechodový odpor nebo závada uvnitř spotřebiče.

Ohořelé nebo zoxidované připojovací svorky je nutné odborně opravit či vyměnit. Pouhé nasazení nového kabelu na poškozený kontakt může vést k opětovnému přehřátí.

Diagnostika závady

Před výměnou zkontrolujte, zda je elektrická zásuvka funkční a zda nebyl vypnut jistič nebo proudový chránič. Funkci zásuvky ověřujte pouze bezpečným způsobem a pomocí vhodného zařízení.

Kabel lze vizuálně zkontrolovat po celé dostupné délce. Zaměřte se zejména na:

• místo u síťové zástrčky,
• část vedenou za spotřebičem,
• místa kontaktu s hranou nábytku nebo stěnou,
• vstup kabelu do zadního pláště,
• průchodku a odlehčení tahu.

Elektrickou průchodnost, izolační odpor a stav ochranného vodiče musí kontrolovat odborník vhodnými měřicími přístroji. Kabel nemusí být bezpečný ani tehdy, když na jeho vnější izolaci není viditelné poškození.

Doporučení k používání a údržbě

Spotřebič umístěte tak, aby napájecí kabel nebyl přiskřípnutý mezi zadní stěnou a ostrou hranou nábytku. Kabel musí být veden volně, bez nadměrného napnutí a bez kontaktu s horkými nebo pohyblivými částmi.

Při odpojování ze zásuvky uchopte vždy tělo zástrčky. Netahejte za samotný kabel, protože by mohlo dojít k uvolnění vodičů uvnitř zástrčky nebo k poškození místa, kde kabel do zástrčky vstupuje.

Kabel:

• nesmotávejte do velmi těsných smyček,
• neveďte pod spotřebičem, kde by mohl být stlačen jeho hmotností,
• nepřipevňujte hřebíky, sponami ani kovovými příchytkami,
• nezakrývejte kobercem ani jiným materiálem, který omezuje kontrolu jeho stavu,
• nevystavujte vodě, oleji, rozpouštědlům nebo vysoké teplotě.

Spotřebič připojujte přímo do řádně instalované a uzemněné zásuvky odpovídající požadavkům výrobce. Použití prodlužovacích kabelů, rozdvojek nebo nevhodných adaptérů může zvyšovat riziko přehřátí.

Pokud zástrčka v zásuvce nedrží pevně, zásuvku dále nepoužívejte a nechte ji zkontrolovat kvalifikovaným elektrikářem.

Doporučení k montáži

Výměna napájecího kabelu vyžaduje otevření spotřebiče a práci na elektrickém zapojení se síťovým napětím. Opravu doporučujeme svěřit kvalifikovanému servisnímu technikovi.

Před zahájením opravy:

• vytáhněte původní zástrčku ze zásuvky,
• uzavřete přívod vody,
• zajistěte spotřebič proti nechtěnému pohybu,
• počkejte na vybití elektrických částí podle servisního postupu,
• připravte odpovídající nářadí a měřicí přístroje.

Před odpojením původního kabelu si zaznamenejte polohu jednotlivých vodičů, jejich barvy, vedení a způsob upevnění. Ochranný vodič musí být zapojen výhradně na určený zemnicí bod.

Při montáži je nutné zkontrolovat:

• správné přiřazení pracovních vodičů,
• pevné a bezpečné připojení ochranného vodiče,
• neporušenost konektorů a svorek,
• správné upevnění kabelové průchodky,
• funkční odlehčení tahu kabelu,
• vedení mimo pohyblivé, ostré a horké části,
• správné nasazení všech ochranných krytů.

Kabel nesmí být uvnitř spotřebiče napnutý ani přiskřípnutý mezi částmi pláště. Odlehčení tahu musí zabránit přenosu síly ze zatažení za kabel přímo na elektrické svorky.

Po montáži musí odborný technik provést kontrolu spojitosti ochranného vodiče, izolačního odporu, polarity zapojení a celkové elektrické bezpečnosti spotřebiče.

Bezpečnostní upozornění

Poškozený napájecí kabel představuje riziko úrazu elektrickým proudem, zkratu a požáru. Spotřebič s poškozeným kabelem okamžitě odpojte od elektrické sítě a dále jej nepoužívejte.

Poškozenou izolaci neopravujte izolační páskou, smršťovací bužírkou ani lepidlem. Kabel se musí vyměnit jako kompletní díl.

Napájecí kabel nezkracujte, neprodlužujte a nespojujte pomocí svorkovnice mimo konstrukci spotřebiče. Jakákoli úprava může změnit elektrickou a mechanickou bezpečnost přívodu.

Ochranný vodič nikdy neodpojujte ani jej nepřipojujte společně s pracovním vodičem. Nesprávné uzemnění může způsobit nebezpečné dotykové napětí na kovových částech spotřebiče.

Nový kabel nepřipojujte, pokud jsou vnitřní svorky ohořelé, uvolněné nebo zkorodované. Nejprve musí být odstraněna příčina poškození a opraveny související části.

Pokud po výměně kabelu vybavuje jistič nebo proudový chránič, spotřebič okamžitě odpojte. Příčinou může být nesprávné zapojení nebo jiná elektrická závada.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu napájecího kabelu podle přesného modelového označení E-Nr. a výrobního indexu za lomítkem vašeho spotřebiče. Díl 00481580 je určen pouze pro vybraná konstrukční a elektrická provedení.

Podobné napájecí kabely se mohou lišit:

• celkovou a efektivní délkou,
• průřezem jednotlivých vodičů,
• typem síťové zástrčky,
• provedením zakončení vodičů,
• způsobem připojení k síťovému filtru nebo svorkovnici,
• tvarem průchodky a odlehčením tahu,
• povoleným elektrickým zatížením,
• způsobem vedení uvnitř spotřebiče.

Samotná shoda délky nebo zástrčky Schuko proto není dostatečná pro správný výběr náhradního dílu.

Díl 00481580 nahrazuje starší výrobní čísla 00627704, 00622880, 00495835, 00469773 a 00460719. Dodané provedení může mít proti původnímu kabelu drobné vzhledové rozdíly.

Součástí balení je jeden kompletní napájecí kabel. Kabelová průchodka, síťový filtr, vnitřní svorkovnice, konektory, kabelový svazek a další elektrické součásti spotřebiče nemusejí být součástí produktu.
