Sada 2 ks plochých pantů dveří chladničky a mrazničky

Tato sada dvou plochých pantů dveří chladničky nebo mrazničky je originální náhradní díl B/S/H/ s kódem 00481147. Je určena pro vybrané chladničky, mrazničky a kombinované chladničky podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Sada tvoří horní a spodní závěs dveří spotřebiče. Panty nesou dveře, umožňují jejich otevírání a zavírání a udržují je ve správné poloze vůči skříni spotřebiče a obvodovému těsnění.

Balení obsahuje dva zrcadlově odlišné panty. Jeden pant je podle orientace dveří určen pro polohu vlevo dole nebo vpravo nahoře, druhý pro polohu vlevo nahoře nebo vpravo dole.

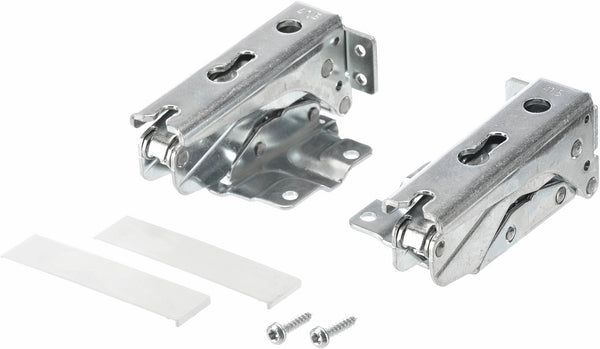

Oficiální katalog uvádí jako obsah opravné sady 2 panty, 2 montážní šrouby a 2 krytky. Přesný obsah konkrétního dodaného balení doporučujeme před montáží zkontrolovat.

Aktuální sada 00481147 nahrazuje starší originální díly 00492680, 00265843, 00265841, 00265273 a 00265272.

K čemu panty slouží?

Panty vytvářejí pohyblivé spojení mezi dveřmi a skříní chladicího spotřebiče. Musí současně nést hmotnost dveří, umožnit jejich plynulý pohyb a zachovat správnou polohu dveří po celém obvodu.

Správně fungující závěsy pomáhají:

• udržovat dveře ve správné výšce,
• zajistit plynulé otevírání a zavírání,
• udržet rovnoměrnou mezeru mezi dveřmi a skříní spotřebiče,
• umožnit správné dosednutí magnetického těsnění,
• omezit nežádoucí pokles nebo vychýlení dveří,
• udržet dveře stabilní při manipulaci s jejich vnitřními přihrádkami.

Pokud jsou závěsy opotřebené nebo deformované, dveře mohou být svěšené, mohou se obtížně zavírat nebo nemusí rovnoměrně dosedat na těsnění.

Kdy je potřeba výměna?

Výměna sady může být potřebná zejména v následujících případech:

• Dveře jsou viditelně svěšené.
• Horní a spodní mezera kolem dveří není rovnoměrná.
• Dveře při otevírání drhnou o skříň spotřebiče nebo okolní nábytek.
• Dveře je nutné při zavírání nadzvedávat.
• Pant má nadměrnou vůli.
• Při pohybu dveří se ozývá praskání, cvakání nebo skřípání.
• Část závěsu je prasklá, ohnutá nebo mechanicky poškozená.
• Montážní otvor nebo čep závěsu je opotřebený.
• Dveře nedrží ve správné poloze.
• Obvodové těsnění nedoléhá rovnoměrně, přestože není deformované.
• Původní pant byl poškozen při změně směru otevírání dveří.
• Některý ze starších dílů 00492680, 00265843, 00265841, 00265273 nebo 00265272 má být nahrazen aktuální sadou.

Nesprávné dosednutí dveří nemusí být způsobeno pouze panty. Před objednáním zkontrolujte také upevnění spotřebiče, vyrovnání skříně, stav dveří, montážní body a obvodové těsnění.

Vlastnosti a obsah sady

• Katalogové číslo BSH: 00481147
• Zkrácené označení: 481147
• Výrobce: B/S/H/
• Typ dílu: opravná sada plochých dveřních pantů
• Určení: vybrané chladničky, mrazničky a kombinované chladničky
• Počet pantů: 2 ks
• Orientace prvního pantu: vlevo dole / vpravo nahoře
• Orientace druhého pantu: vlevo nahoře / vpravo dole
• Další díly uváděné v balení: 2 šrouby a 2 krytky
• Nahrazené díly: 00492680, 00265843, 00265841, 00265273 a 00265272

Výrobce v technických údajích zmiňuje fixační šroub 00627514 a související omezovací kolík 173630. Kolík není ve všech oficiálních katalozích uveden jako součást dodávané sady.

Přesné rozměry, materiálové složení a nosnost pantů nejsou ve veřejně dostupných oficiálních údajích podrobně specifikovány.

Dva zrcadlově odlišné panty

Sada neobsahuje dva zcela totožné závěsy. Každý pant má určenou orientaci podle toho, zda se nachází nahoře nebo dole a na které straně jsou dveře zavěšeny.

• Jeden pant lze použít v poloze vlevo dole nebo vpravo nahoře.
• Druhý pant lze použít v poloze vlevo nahoře nebo vpravo dole.

Při montáži je proto nutné jednotlivé díly správně rozlišit. Nesprávně zvolený pant nemusí odpovídat montážním otvorům nebo pracovnímu směru pohybu dveří.

Možnost použití na levé i pravé straně neznamená univerzální kompatibilitu se všemi chladničkami. Sada musí být vždy schválena pro konkrétní E-Nr. spotřebiče.

Proč se doporučuje měnit oba panty?

Horní a spodní závěs pracují společně a jsou zatěžovány při každém otevření dveří. Pokud je jeden pant výrazně opotřebený, druhý může být rovněž unavený, i když zatím nevykazuje viditelné poškození.

Výměna obou pantů současně pomáhá:

• obnovit rovnoměrné vedení dveří,
• omezit rozdílnou vůli mezi horním a spodním závěsem,
• usnadnit přesné seřízení dveří,
• zabránit tomu, aby nový pant přebíral zatížení opotřebeného protikusu,
• snížit pravděpodobnost další opravy v krátké době.

Vliv pantů na těsnění dveří

Obvodové magnetické těsnění může správně fungovat pouze tehdy, když jsou dveře vůči skříni spotřebiče správně vyrovnané.

Opotřebené nebo deformované panty mohou způsobit:

• větší mezeru v některém rohu dveří,
• nerovnoměrné stlačení těsnění,
• unikání chladného vzduchu,
• zvýšenou tvorbu námrazy nebo kondenzace,
• delší provoz chladicího systému.

Pokud dveře po výměně pantů stále netěsní, zkontrolujte stav těsnění, rovinnost dveří, vyrovnání spotřebiče a případné poškození montážních bodů.

Nejedná se o pant nábytkových dveří

Díl 00481147 je závěs dveří samotného chladicího spotřebiče. Nelze jej automaticky zaměňovat za běžný nábytkový pant používaný na kuchyňské skříňce.

U vestavných spotřebičů mohou být současně použity další prvky, například:

• panty nábytkového čela,
• kluzné spojovací lišty,
• držáky pevně spojeného nábytkového čela,
• montážní úhelníky a krytky,
• upevňovací prvky spotřebiče ve skříni.

Tyto části mají vlastní katalogová čísla a nejsou automaticky součástí sady 00481147.

Nahrazené originální díly

Sada 00481147 nahrazuje následující starší originální čísla:

• 00492680
• 00265843
• 00265841
• 00265273
• 00265272

Starší číslo může být uvedeno v servisním rozkresu, na původním balení nebo na dokladu z předchozí opravy. Aktuální sada se může od staršího provedení mírně lišit vzhledem nebo některými konstrukčními detaily.

Kontrola před objednáním

Před objednáním ověřte úplné označení spotřebiče na typovém štítku a zkontrolujte katalogové přiřazení sady.

Porovnejte zejména:

• tvar původních pantů,
• orientaci horního a spodního závěsu,
• počet a polohu montážních otvorů,
• provedení pohyblivých ramen,
• umístění čepů a dorazů,
• způsob upevnění ke dveřím a skříni spotřebiče,
• případné starší katalogové číslo.

Číslo vyražené přímo na kovové části nemusí být objednacím číslem kompletní sady. Může označovat výrobce mechanismu nebo pouze jednu konstrukční součást.

Doporučení k montáži

Dveře chladničky nebo mrazničky mohou být těžké, zejména pokud obsahují police a uložené potraviny. Před demontáží je vyprázdněte a bezpečně podepřete.

Při výměně doporučujeme:

• odpojit spotřebič od elektrické sítě,
• vyjmout potraviny a dveřní přihrádky,
• zdokumentovat původní polohu obou závěsů,
• zajistit dveře proti pádu,
• uvolňovat montážní prvky postupně,
• porovnat nový horní a spodní pant s původními díly,
• zkontrolovat montážní otvory ve dveřích a skříni,
• použít odpovídající šrouby a krytky,
• utahovat šrouby rovnoměrně,
• před konečným dotažením dveře přesně vyrovnat.

Dveře během demontáže nenechávejte viset pouze na jednom pantu. Mohlo by dojít k deformaci zbývajícího závěsu nebo poškození montážních bodů.

Panty neupravujte vrtáním, broušením ani ohýbáním. Pokud montážní otvory neodpovídají, znovu ověřte kompatibilitu.

Kontrola po montáži

Po výměně několikrát pomalu otevřete a zavřete prázdné dveře.

Zkontrolujte:

• plynulý chod obou pantů,
• rovnoměrnou mezeru kolem dveří,
• správnou výšku dveří,
• úplné dosednutí těsnění po celém obvodu,
• že dveře nedrhnou o skříň nebo okolní nábytek,
• pevné dotažení montážních prvků,
• správné nasazení krytek.

Teprve po kontrole dveří vraťte do přihrádek potraviny. Zátěž rozložte rovnoměrně a ověřte, že dveře zůstávají správně vyrovnané i po naplnění.

Kompatibilita

Díl 00481147 je určen pro vybrané chladničky, mrazničky a kombinované chladničky podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Vzhledově podobné panty mohou mít rozdílnou geometrii ramen, rozteč montážních otvorů, pracovní úhel nebo provedení čepu.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení spotřebiče.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sady podle přesného modelového označení E-Nr. vaší chladničky nebo mrazničky. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00481147 představuje jednu originální opravnou sadu B/S/H/ obsahující dva zrcadlově odlišné ploché panty.

Jeden pant je určen pro polohu vlevo dole nebo vpravo nahoře a druhý pro polohu vlevo nahoře nebo vpravo dole.

Oficiální katalog uvádí v balení také 2 montážní šrouby a 2 krytky.

Aktuální sada nahrazuje starší originální čísla 00492680, 00265843, 00265841, 00265273 a 00265272.

Nejedná se automaticky o nábytkové panty, kluzné lišty nábytkového čela ani kompletní instalační sadu vestavného spotřebiče.

Panty neobjednávejte pouze podle fotografie, kovového označení nebo přibližných rozměrů.

Rozhodující je vždy katalogové přiřazení dílu 00481147 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
