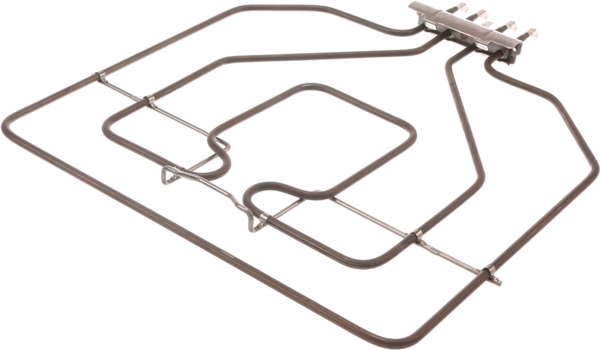

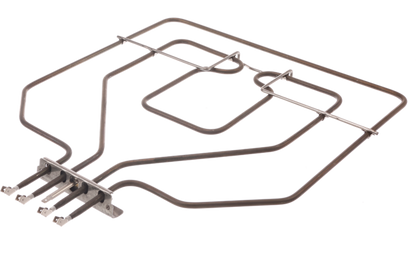

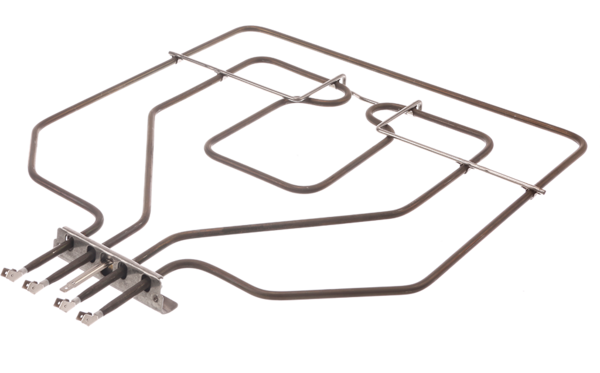

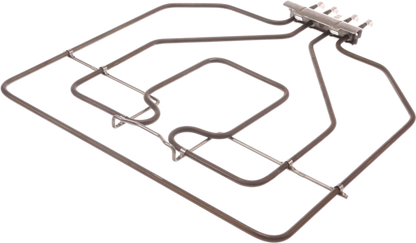

00470845 Horní těleso k troubě

Sklopné horní grilovací topné těleso do trouby 2800 W

Toto sklopné horní grilovací topné těleso do trouby je originální náhradní díl s kódem 00470845. Je určeno pro vybrané trouby a sporáky Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Těleso je umístěno v horní části pečicího prostoru a zajišťuje horní ohřev, grilování, zapékání a opékání pokrmů. Jedná se o sklopné topné těleso s celkovým výkonem 2800 W při napětí 230 V, výrobcem označované také jako provedení Klappgrill IC3 / IC5.

K čemu slouží a kdy je potřeba výměna?

Horní topné těleso převádí elektrickou energii na sálavé teplo a ohřívá pečicí prostor shora. Podle zvoleného programu se používá pro horní ohřev, grilování, gratinování, zapékání nebo společně s dalšími topnými prvky trouby. Sklopné provedení umožňuje u kompatibilních modelů těleso uvolnit a spustit níže pro snadnější čištění stropu pečicího prostoru.

Výměnu horního grilovacího tělesa doporučujeme zejména v těchto případech:

• Horní ohřev nebo grilovací funkce nehřeje.
• Těleso dosahuje pouze nízké teploty nebo se zahřívá jen jeho část.
• Pokrm se shora nezapéká nebo se opéká výrazně nerovnoměrně.
• Na tělese je viditelné přerušení, prasklina, deformace nebo propálené místo.
• Při zapnutí horního ohřevu nebo grilu dochází k vybavení jističe či proudového chrániče.
• Těleso při provozu jiskří, praská nebo vydává neobvyklé zvuky.
• Sklopný mechanismus je poškozený a těleso nedrží ve správné pracovní poloze.
• Elektrickým měřením bylo potvrzeno přerušení topného okruhu nebo svod na kostru.
• Původní těleso bylo poškozeno přehřátím, korozí nebo dlouhodobým provozem.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Zajišťuje horní ohřev a grilování v pečicím prostoru trouby.
• Je vhodné pro zapékání, gratinování a opékání povrchu pokrmů.
• Má celkový jmenovitý výkon 2800 W.
• Je určeno pro napájecí napětí 230 V.
• Používá sklopné provedení pro snazší přístup ke stropu trouby při čištění.
• Výrobce je označuje také jako Klappgrill IC3 / IC5.
• U kompatibilních modelů odpovídá původnímu tvaru, výkonu a elektrickému zapojení.
• Správně se upevňuje do určených držáků a montážních bodů trouby.
• Je vhodné jako přímá náhrada původního nefunkčního nebo poškozeného tělesa.

Provedení a použití

Díl 00470845 je v katalozích uváděn jako horní topné těleso, grilovací topné těleso, sklopný gril, horní grilovací spirála, heater-top, flap grill, upper heating element, Heizelement Oberhitze, Klappgrill nebo résistance supérieure de gril. Je určeno pro horní část pečicího prostoru vybraných vestavných trub a sporáků.

Topné těleso má celkový výkon 2800 W při napětí 230 V. Výrobní popis může obsahovat označení Klappgrill 2800 W / 230 V IC3 / IC5. Podle konstrukce konkrétní trouby může sestava obsahovat více elektrických kontaktů pro samostatné nebo kombinované spínání jednotlivých částí horního ohřevu.

Orientační rozměry tělesa mohou být přibližně 420 × 365 mm. Rozměry slouží pouze jako doplňková informace a nenahrazují ověření kompatibility podle modelového označení spotřebiče.

Jedná se o samotné elektrické topné těleso. Upevňovací šrouby, držáky, přívodní vodiče, elektrické konektory, termostat, teplotní čidlo, tepelná pojistka ani řídicí elektronika nemusí být součástí dodávky.

Související díly

Při výměně doporučujeme zkontrolovat také přívodní vodiče, elektrické konektory, upevňovací držáky, sklopný mechanismus, teplotní čidlo, termostat, tepelnou pojistku, výkonová relé a řídicí elektroniku trouby.

Pokud horní ohřev nebo gril nefunguje ani po výměně tělesa, nemusí být příčinou samotný topný prvek. Stejný problém může způsobit přerušený vodič, vypálený konektor, vadné relé, přepínač funkcí, termostat, teplotní čidlo nebo závada elektronického modulu.

Pokud se zahřívá pouze část tělesa, může být přerušen jeden z topných okruhů nebo může chybět napájení na některém kontaktu. Před výměnou je proto vhodné provést elektrické měření jednotlivých okruhů a přívodů.

Před instalací nového tělesa doporučujeme zkontrolovat elektrické konektory. Uvolněné nebo vypálené kontakty mohou vytvářet vysoký přechodový odpor, přehřívat se a následně poškodit také nový náhradní díl.

Doporučení k používání a údržbě

Pečicí prostor pravidelně čistěte od mastnoty, připálených zbytků potravin a dalších nečistot. Silné usazeniny na tělese mohou při zahřívání kouřit, zapáchat nebo způsobovat lokální přehřívání.

Před sklopením tělesa musí být trouba vypnutá a zcela vychladlá. Těleso uvolňujte pouze způsobem uvedeným v návodu konkrétního spotřebiče a nepoužívejte nadměrnou sílu.

Při čištění nepoužívejte ostré kovové předměty, drátěnky ani abrazivní prostředky přímo na topné těleso. Mohlo by dojít k poškození jeho povrchu, elektrické izolace nebo upevňovacích částí.

Na těleso nestříkejte agresivní čisticí prostředky a nepokoušejte se je mechanicky ohýbat. Deformace může změnit vzdálenost od stropu trouby, způsobit nerovnoměrné zahřívání nebo kontakt s jinou částí spotřebiče.

Při grilování používejte vhodné nádoby a dodržujte doporučenou vzdálenost pokrmu od topného tělesa. Potraviny, pečicí papír, fólie ani nádobí se nesmějí tělesa přímo dotýkat.

Doporučení k montáži

Před výměnou troubu odpojte od elektrické sítě a ověřte nepřítomnost napětí. Nestačí pouze vypnout spotřebič ovládacím prvkem. U pevně připojené trouby vypněte odpovídající jistič.

Přístup k elektrickým kontaktům horního tělesa může podle konstrukce konkrétního modelu vyžadovat demontáž zadního nebo horního krytu trouby.

Před odpojením původního tělesa si poznamenejte nebo vyfotografujte polohu všech vodičů. U víceokruhového provedení je správné zapojení jednotlivých kontaktů nezbytné pro funkci horního ohřevu i grilu.

Konektory uvolňujte za jejich kovovou nebo izolovanou část, nikoli tahem za vodiče. Zkontrolujte, zda nejsou uvolněné, zkorodované, vypálené nebo tepelně poškozené.

Původní těleso uvolněte z montážních držáků a sklopného mechanismu. Při demontáži je přidržujte, aby po uvolnění nespadlo a nepoškodilo smalt pečicího prostoru.

Nové těleso nasaďte ve správné orientaci, upevněte je ve všech určených bodech a připojte vodiče na odpovídající kontakty. Těleso musí v pracovní poloze pevně držet a po odjištění se musí sklápět pouze způsobem stanoveným výrobcem.

Po sestavení proveďte krátkou provozní zkoušku jednotlivých funkcí horního ohřevu a grilu. Sledujte rovnoměrné zahřívání, správné sepnutí topných okruhů a případný výskyt jiskření, zápachu nebo vybavení elektrické ochrany.

Vzhledem k práci se síťovým napětím, víceokruhovému zapojení a nutnosti následné kontroly elektrické bezpečnosti doporučujeme výměnu svěřit osobě s odpovídající odbornou kvalifikací.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu horního grilovacího tělesa podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Přestože mohou topná tělesa vypadat velmi podobně, mohou se lišit tvarem, rozměry, celkovým výkonem, počtem topných okruhů, počtem kontaktů, polohou držáků i provedením sklopného mechanismu.

Samotný vzhled, shodný výkon 2800 W nebo označení sklopný gril nejsou pro správný výběr dostačující. Rozhodující je vždy kompletní označení spotřebiče uvedené na jeho typovém štítku.
