00470763 Dolní těleso k troubě

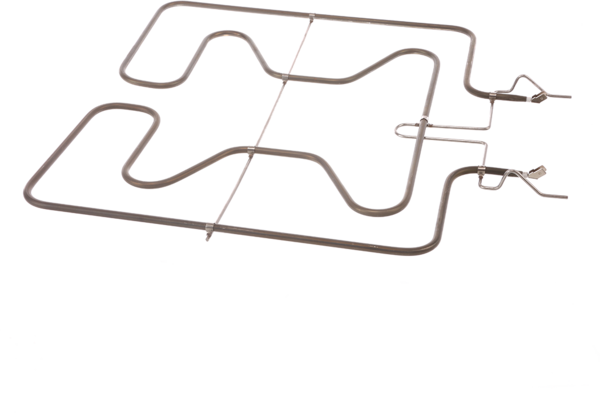

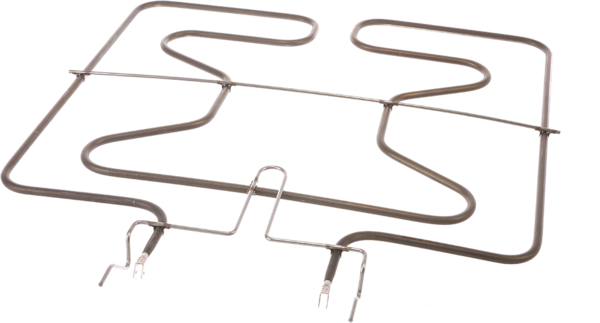

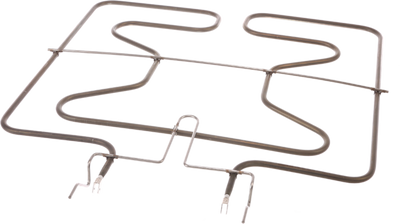

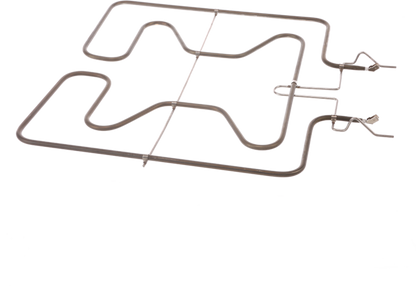

Spodní topné těleso do trouby 1100 W

Toto spodní topné těleso do trouby je originální náhradní díl s kódem 00470763. Je určeno pro vybrané trouby a sporáky Bosch, Siemens, Neff, Gaggenau, Constructa, Balay a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Těleso je umístěno ve spodní části pečicího prostoru a zajišťuje ohřev pokrmů zespodu při pečení a dalších programech. Jedná se o jednookruhové topné těleso s výkonem 1100 W a napětím 230 V.

K čemu slouží a kdy je potřeba výměna?

Spodní topné těleso převádí elektrickou energii na teplo a ohřívá pečicí prostor odspodu. Podílí se na rovnoměrném propečení spodní části pokrmů a používá se samostatně nebo společně s horním topným tělesem a ventilátorem podle zvoleného programu trouby.

Výměnu spodního topného tělesa doporučujeme zejména v těchto případech:

• Trouba nehřeje zespodu nebo dosahuje pouze nízké teploty.
• Spodní část pokrmů zůstává nedopečená, přestože je program správně nastavený.
• Trouba se zahřívá výrazně pomaleji než dříve.
• Na topném tělese je viditelné přerušení, prasklina nebo propálené místo.
• Při zapnutí spodního ohřevu dochází k vybavení jističe nebo proudového chrániče.
• Z prostoru spodního ohřevu se ozývá praskání, jiskření nebo se objevuje zápach po spálenině.
• Elektrickým měřením bylo potvrzeno přerušení topného okruhu nebo svod na kostru.
• Původní těleso bylo poškozeno přehřátím, korozí nebo dlouhodobým provozem.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle původních specifikací výrobce. Díky tomu:

• Zajišťuje ohřev pečicího prostoru ze spodní části trouby.
• Pomáhá rovnoměrně propékat spodní část pokrmů.
• Má jmenovitý výkon 1100 W.
• Je určeno pro napájecí napětí 230 V.
• Jedná se o jednookruhové topné těleso.
• U kompatibilních modelů odpovídá původnímu elektrickému a konstrukčnímu provedení.
• Správně se upevňuje do určených montážních bodů trouby.
• Je vhodné jako přímá náhrada původního nefunkčního nebo poškozeného tělesa.

Provedení a použití

Díl 00470763 je v katalozích uváděn jako spodní topné těleso, dolní topná spirála, spodní ohřev trouby, jednookruhové topné těleso, bottom heating element, lower oven element, Heizung Unterhitze nebo résistance de sole. Je určen pro spodní ohřev vybraných vestavných trub a sporáků.

Topné těleso má elektrický výkon 1100 W při napětí 230 V. Označení výrobce může obsahovat také popis Heizung-Unterhitze einkreis 1100 W – 230 V.

Jedná se o samotné elektrické topné těleso. Upevňovací šrouby, přívodní vodiče, elektrické konektory, termostat, tepelná pojistka, řídicí elektronika ani další součásti trouby nemusí být součástí dodávky.

Související díly

Při výměně doporučujeme zkontrolovat také přívodní vodiče, elektrické konektory, upevňovací body, teplotní čidlo, termostat, tepelnou pojistku, výkonové relé a řídicí elektroniku trouby.

Pokud trouba nehřeje zespodu ani po výměně tělesa, nemusí být příčinou samotný topný prvek. Stejný problém může způsobit přerušený vodič, vypálený konektor, vadné relé, termostat, teplotní čidlo, tepelná pojistka nebo závada ovládacího modulu.

Před montáží nového tělesa doporučujeme zkontrolovat stav elektrických konektorů. Uvolněné nebo vypálené kontakty mohou vytvářet vysoký přechodový odpor, přehřívat se a následně poškodit i nový náhradní díl.

Doporučení k používání a údržbě

Pečicí prostor pravidelně čistěte od mastnoty, připálených zbytků potravin a dalších nečistot. Silné usazeniny mohou při zahřívání kouřit, zapáchat a nepříznivě ovlivňovat rozložení tepla.

Při čištění nepoužívejte ostré kovové předměty ani nadměrnou mechanickou sílu v prostoru topného tělesa. Mohlo by dojít k poškození jeho povrchu, izolace nebo přívodních částí.

Na spodní část trouby nepokládejte nádoby, plechy ani hliníkovou fólii, pokud to výrobce konkrétního spotřebiče výslovně nepovoluje. Zakrytí dna může způsobit hromadění tepla, nerovnoměrné pečení nebo poškození smaltu a topného systému.

Při rozlití tekutiny nechte troubu vychladnout a znečištění odstraňte podle návodu spotřebiče. Nepolévejte horké části studenou vodou, protože prudká změna teploty může poškodit smalt i topné prvky.

Doporučení k montáži

Před výměnou troubu odpojte od elektrické sítě a ověřte nepřítomnost napětí. Nestačí pouze vypnout spotřebič ovládacím prvkem. U pevně připojené trouby vypněte odpovídající jistič.

Přístup ke spodnímu topnému tělesu může podle konstrukce konkrétního modelu vyžadovat demontáž zadního krytu, spodního panelu nebo vnitřních částí pečicího prostoru.

Před odpojením původního tělesa si poznamenejte nebo vyfotografujte polohu jednotlivých vodičů. Konektory uvolňujte za jejich kovovou nebo izolovanou část, nikoli tahem za kabel.

Původní těleso opatrně uvolněte z montážních bodů. Zkontrolujte stav vodičů, kontaktů a izolace a odstraňte případné stopy přehřátí, koroze nebo připálení.

Nové těleso upevněte ve správné poloze a připojte vodiče na odpovídající kontakty. Konektory musí pevně držet a nesmějí se dotýkat ostrých, pohyblivých nebo nadměrně horkých částí spotřebiče.

Po sestavení proveďte krátkou provozní zkoušku a ověřte funkci spodního ohřevu. Sledujte, zda se neobjevuje jiskření, zápach, neobvyklý hluk nebo vybavení elektrické ochrany.

Vzhledem k práci se síťovým napětím a nutnosti měření elektrické bezpečnosti doporučujeme výměnu svěřit osobě s odpovídající odbornou kvalifikací.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu spodního topného tělesa podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Přestože mohou topná tělesa vypadat velmi podobně, mohou se lišit tvarem, rozměry, výkonem, napětím, počtem topných okruhů, polohou kontaktů i rozmístěním upevňovacích bodů.

Samotný vzhled, shodný výkon 1100 W nebo napětí 230 V nejsou pro správný výběr dostačující. Rozhodující je vždy kompletní označení spotřebiče uvedené na jeho typovém štítku.
