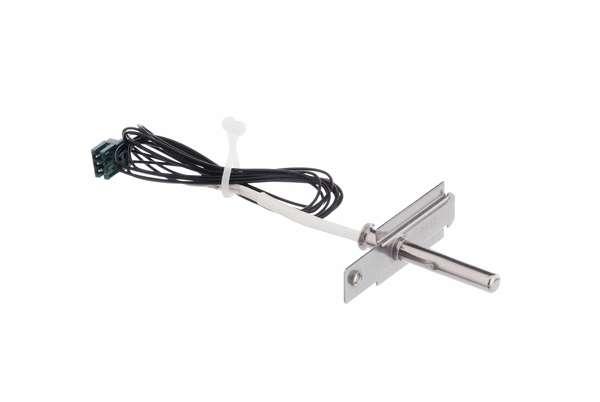

Teplotní čidlo PTC PT500 do trouby

Toto teplotní čidlo PTC PT500 do trouby je originální náhradní díl B/S/H/ s kódem 00423842. Je určeno pro vybrané trouby a sporáky podle přesného katalogového přiřazení výrobce a úplného modelového označení E-Nr.

Čidlo snímá teplotu uvnitř pečicího prostoru a předává odpovídající elektrický signál řídicí elektronice spotřebiče. Elektronika podle naměřené hodnoty řídí zapínání a vypínání topných těles a udržuje teplotu odpovídající nastavenému programu.

Výrobce označuje tento díl jako kompletní PTC senzor PT500. Sestava zahrnuje kovovou teplotní sondu, montážní část a připojovací vedení zakončené odpovídajícím elektrickým konektorem.

Aktuální díl 00423842 nahrazuje starší originální čísla 10007647, 00428065 a 00420838.

Balení obsahuje 1 kompletní teplotní čidlo. Řídicí elektronika, termostat, topná tělesa, montážní šrouby a další samostatně vedené součásti trouby nejsou automaticky součástí dodávky.

K čemu slouží a kdy může být potřeba výměna?

Teplotní čidlo je součástí regulačního systému trouby. Jeho elektrická hodnota se mění podle aktuální teploty a řídicí elektronika tento údaj používá k vyhodnocování provozního stavu pečicího prostoru.

Správně fungující čidlo pomáhá:

• sledovat teplotu uvnitř pečicího prostoru,
• udržovat nastavenou provozní teplotu,
• řídit cyklické zapínání topných těles,
• vyhodnocovat průběh ohřevu a chladnutí,
• chránit spotřebič při zjištění neobvyklé teplotní hodnoty,
• předávat řídicí elektronice údaje potřebné pro jednotlivé programy.

Výměna může být potřebná zejména tehdy, když odborná diagnostika potvrdí poruchu čidla nebo jeho připojení. Možné projevy závady mohou zahrnovat:

• Trouba nedosahuje nastavené teploty.
• Teplota je výrazně vyšší nebo nižší než nastavená hodnota.
• Ohřev se předčasně vypíná.
• Topná tělesa zůstávají sepnutá neobvykle dlouho.
• Teplota během pečení výrazně kolísá.
• Spotřebič zobrazí chybové hlášení související s teplotním obvodem.
• Trouba se po spuštění programu vypne nebo přejde do poruchového stavu.
• Připojovací vedení čidla je přerušené, přiskřípnuté nebo tepelně poškozené.
• Konektor je uvolněný, zoxidovaný nebo mechanicky poškozený.
• Kovová sonda je ohnutá nebo jinak deformovaná.
• Starší díl 10007647, 00428065 nebo 00420838 má být nahrazen aktuálním čidlem 00423842.

Uvedené projevy samy o sobě nepotvrzují závadu teplotního čidla. Podobné chování může způsobit také vadné topné těleso, relé, řídicí modul, kabeláž, bezpečnostní termostat, chladicí ventilátor nebo nesprávné nastavení spotřebiče.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je určen pro odpovídající měřicí a regulační systém vybraných trub. U katalogově kompatibilního spotřebiče:

• snímá teplotu v pečicím prostoru,
• pracuje jako PTC teplotní senzor typu PT500,
• předává teplotní údaj řídicí elektronice,
• obsahuje kovovou sondu a připojovací vedení,
• odpovídá určeným montážním bodům spotřebiče,
• má konektor určený pro odpovídající elektrické zapojení,
• nahrazuje několik starších originálních provedení,
• dodává se jako 1 kompletní teplotní čidlo.

Provedení, rozměry a obsah balení

Díl 00423842 lze označit jako teplotní čidlo trouby, teplotní sonda, PTC senzor, PT500 čidlo, Temperaturfühler nebo oven temperature sensor.

• Katalogové číslo BSH: 00423842
• Zkrácené označení: 423842
• Výrobce: B/S/H/
• Typ dílu: teplotní čidlo pečicího prostoru
• Princip: PTC
• Označení výrobce: PT500 KOMPL.
• Šířka montážní části: přibližně 58 mm
• Hloubka montážní části: přibližně 33 mm
• Průměr sondy: přibližně 6 mm
• Nahrazené díly: 10007647, 00428065 a 00420838
• Obsah balení: 1 kompletní čidlo s připojovacím vedením

Rozměry pocházejí z odborných katalogů a jsou orientační. Ve veřejných oficiálních údajích nebyla jednoznačně potvrzena celková délka sondy, délka kabelu ani materiálové složení jednotlivých částí.

Pro kompatibilitu není rozhodující pouze průměr kovové sondy. Důležitá je také elektrická charakteristika, délka a poloha montážní části, provedení konektoru a softwarové vyhodnocení řídicí elektronikou.

Co znamená PTC senzor PT500?

PTC je teplotně závislý odporový snímač, jehož elektrický odpor se s rostoucí teplotou mění. Řídicí elektronika tuto změnu vyhodnocuje a převádí ji na informaci o teplotě pečicího prostoru.

Označení PT500 vymezuje konkrétní charakteristiku snímacího prvku. Čidlo proto nelze nahrazovat libovolnou teplotní sondou se stejným tvarem nebo konektorem.

Nevhodné čidlo může řídicí elektronice předávat nesprávné hodnoty, přestože jej lze mechanicky namontovat. Výsledkem může být chybná regulace, poruchové hlášení nebo nebezpečné přehřívání spotřebiče.

Umístění v troubě

Kovová snímací část bývá umístěna uvnitř pečicího prostoru tak, aby reagovala na jeho teplotu. Montážní část upevňuje sondu ke stěně trouby a připojovací vedení pokračuje za vnitřní plášť spotřebiče k elektrickému konektoru.

Přesné umístění se může podle konstrukce trouby lišit. Při kontrole je nutné ověřit:

• polohu sondy v pečicím prostoru,
• způsob upevnění montážní příruby,
• vedení kabelu za izolací nebo krytem,
• polohu konektoru,
• ochranu kabelu před kontaktem s horkými nebo pohyblivými částmi.

Kabel musí po montáži vést stejnou bezpečnou trasou jako původní vedení. Nesmí být přiskřípnutý mezi plechy ani položený přímo na topném tělese.

Nahrazené originální díly

Aktuální teplotní čidlo 00423842 nahrazuje podle oficiálních katalogů následující originální čísla:

• 10007647
• 00428065
• 00420838

Starší číslo může být uvedeno v servisním rozkresu, na původním obalu, na servisním dokladu nebo v historické dokumentaci spotřebiče.

Nové čidlo se může proti původnímu provedení lišit některými konstrukčními detaily, délkou jednotlivých úseků vedení nebo vzhledem konektoru. Rozhodující je oficiální potvrzení náhrady pro úplné E-Nr. konkrétního spotřebiče.

Nejedná se o mechanický termostat

Díl 00423842 je elektronicky vyhodnocované odporové čidlo. Není mechanickým regulačním termostatem s otočnou osou, kontakty a kapilárou.

Mechanický termostat může přímo spínat elektrický obvod podle nastavené teploty. PTC čidlo naproti tomu předává měřicí hodnotu řídicí elektronice, která následně rozhoduje o řízení ohřevu.

Oba díly nelze zaměňovat, i když mohou být v prodejních katalozích zařazeny ve stejné obecné kategorii teplotních prvků.

Nejedná se o tepelnou pojistku

Teplotní čidlo nesmí být zaměněno za tepelnou pojistku nebo bezpečnostní omezovač teploty.

Tepelná pojistka nebo omezovač:

• má jinou elektrickou funkci,
• může při překročení určité teploty přerušit napájení,
• bývá umístěn v jiné části spotřebiče,
• má vlastní katalogové číslo a elektrické parametry.

Porucha bezpečnostního prvku může způsobit podobné projevy jako závada teplotního čidla, například úplné přerušení ohřevu.

Diagnostika před objednáním

Před výměnou čidla je vhodné odborně prověřit celý teplotní obvod.

Kontrola může zahrnovat:

• prohlídku kovové sondy a montážního uchycení,
• kontrolu připojovacího kabelu po celé dostupné délce,
• kontrolu konektoru a kontaktů,
• měření elektrické hodnoty čidla podle servisní dokumentace,
• kontrolu změny hodnoty při změně teploty,
• kontrolu kabelového spojení k řídicímu modulu,
• ověření topných těles a spínacích relé,
• porovnání skutečné teploty trouby s údajem vyhodnocovaným spotřebičem.

Přesné očekávané hodnoty při jednotlivých teplotách je nutné převzít ze servisní dokumentace daného spotřebiče. Nelze používat univerzální hodnotu jiného typu senzoru.

Kontrola před objednáním

Před objednáním zkontrolujte úplné modelové označení trouby a porovnejte původní čidlo s dostupným produktovým vyobrazením.

Prověřte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• katalogové číslo původního dílu,
• tvar montážní příruby,
• počet a polohu upevňovacích otvorů,
• průměr a délku kovové sondy,
• provedení elektrického konektoru,
• délku a vedení připojovacího kabelu.

Číslo vytištěné na konektoru nebo kabelu nemusí být objednacím číslem kompletního čidla. Může označovat pouze výrobce konektoru, kabelový svazek nebo interní konstrukční díl.

Doporučení k výměně

Výměna teplotního čidla vyžaduje práci uvnitř elektrického spotřebiče a měla by být provedena odborně způsobilou osobou.

Před zahájením opravy musí být trouba odpojena od elektrické sítě na všech pólech. Pouhé vypnutí ovládacím tlačítkem nestačí.

Při odborné výměně je vhodné:

• nechat spotřebič zcela vychladnout,
• zdokumentovat původní polohu sondy a kabelu,
• uvolnit montážní prvky bez deformace vnitřního pláště,
• odpojovat konektor za jeho tělo, nikoli tahem za vodiče,
• zkontrolovat stav elektrických kontaktů,
• vést nový kabel stejnou trasou jako původní,
• zabránit kontaktu kabelu s topnými tělesy a ostrými hranami,
• upevnit sondu rovně a bez mechanického pnutí,
• zkontrolovat ochranné kryty a tepelnou izolaci.

Sondu neohýbejte, nezkracujte ani neupravujte. Připojovací kabel neprodlužujte běžnými svorkami nebo vodiči neověřenými pro danou teplotu a elektrické zatížení.

Kontrola po montáži

Po výměně musí být provedena kontrola elektrické bezpečnosti a funkce spotřebiče.

Kontrola může zahrnovat:

• ověření správného zapojení konektoru,
• kontrolu bezpečného vedení kabelu,
• kontrolu upevnění sondy,
• spuštění zkušebního ohřevu,
• sledování růstu a stabilizace teploty,
• kontrolu případných chybových hlášení,
• ověření vypínání a opětovného zapínání topných těles,
• porovnání provozního chování s pokyny výrobce.

Pokud se původní závada po výměně nezmění, spotřebič dále nepoužívejte. Je nutné prověřit řídicí modul, kabeláž a ostatní části regulačního systému.

Kompatibilita

Díl 00423842 je určen pro vybrané trouby a sporáky podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobná teplotní čidla mohou mít stejný průměr sondy a podobný konektor, ale odlišnou odporovou charakteristiku, délku vedení nebo montážní provedení.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení trouby.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu čidla podle přesného modelového označení E-Nr. vaší trouby nebo sporáku. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00423842 představuje 1 kompletní originální teplotní čidlo PTC PT500 B/S/H/.

Sestava obsahuje kovovou snímací sondu, montážní část a připojovací vedení s konektorem.

Odborné katalogy uvádějí rozměry montážní části přibližně 58 × 33 mm a průměr sondy přibližně 6 mm.

Aktuální díl nahrazuje starší originální čísla 10007647, 00428065 a 00420838.

Nejedná se o mechanický termostat, tepelnou pojistku ani univerzální teplotní sondu.

Ve veřejných oficiálních údajích nebyla jednoznačně potvrzena celková délka sondy, délka kabelu ani kompletní materiálové složení.

Před výměnou je nutné odborně diagnostikovat čidlo, kabeláž, topná tělesa a řídicí elektroniku.

Díl neobjednávejte pouze podle fotografie, průměru sondy nebo tvaru konektoru.

Rozhodující je vždy katalogové přiřazení dílu 00423842 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
