00361127 Těsnění dveří k pračce

Manžeta dveří pračky s napouštěcím hrdlem

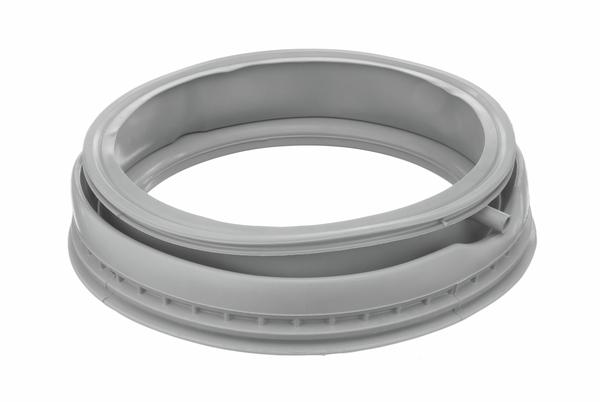

Tato manžeta dveří pračky s napouštěcím hrdlem je originální náhradní díl B/S/H/ s katalogovým číslem 00361127. Je určena pro vybrané automatické pračky s předním plněním podle přesného katalogového přiřazení výrobce a úplného označení E-Nr.

Manžeta vytváří pružné spojení mezi přední částí prací vany a plnicím otvorem pračky. Po zavření dveří na její přední část dosedá dveřní sklo, čímž vzniká těsně uzavřený prostor potřebný pro praní a máchání.

Díl má šedé pryžové provedení, napouštěcí hrdlo a tři otvory pro odvádění zbytkové vody. Výrobce uvádí průměr přibližně 370 mm a hloubku přibližně 75 mm.

Manžeta je podle výrobce odolná vůči mastnotě a pracímu roztoku. Přesný druh použité pryže však ve veřejné oficiální specifikaci uveden není.

Balení obsahuje 1 samostatnou dveřní manžetu. Upevňovací obruče, pružiny, spony, hadice, dveřní sklo a další části pračky nejsou automaticky součástí dodávky.

Aktuální díl 00361127 je výrobcem veden jako náhrada za originální číslo 11012879.

K čemu manžeta dveří slouží?

Manžeta plní několik důležitých funkcí současně. Její pružný tvar dovoluje pohyb prací vany při praní a odstřeďování a zároveň uzavírá prostor mezi vanou, čelním panelem a dveřmi.

U katalogově kompatibilní pračky pomáhá:

• udržet vodu uvnitř pracího prostoru,
• utěsnit plnicí otvor po zavření dveří,
• pružně spojit pohyblivou prací vanu s pevným čelním panelem,
• přivádět vodu přes konstrukčně určené napouštěcí hrdlo,
• odvádět zbytkovou vodu prostřednictvím tří odtokových otvorů,
• omezit pronikání vody do vnitřních částí spotřebiče,
• zachovat správnou návaznost dveří, vany a čelního panelu.

Kdy může být potřeba výměna?

Výměna manžety je vhodná zejména tehdy, když je potvrzeno její mechanické poškození nebo netěsnost.

Mezi obvyklé projevy patří:

• Voda uniká při praní z oblasti pod dveřmi.
• V pryži je viditelná trhlina, řez nebo proděravělé místo.
• Okraj manžety je vytažený z upevňovací drážky.
• Pryž je výrazně deformovaná nebo zkroucená.
• Napouštěcí hrdlo je prasklé nebo nedrží připojení.
• Některý odtokový otvor je mechanicky poškozený.
• Manžeta byla protržena cizím předmětem zachyceným v prádle.
• Na povrchu jsou hluboké praskliny nebo zpuchřelá místa.
• Poškozená část zachytává prádlo během otáčení bubnu.
• Manžeta nedoléhá rovnoměrně k dveřnímu sklu.
• Původní díl chybí po předchozí opravě.
• Původní díl 11012879 má být nahrazen aktuální manžetou 00361127.

Únik vody v přední části pračky nemusí vždy způsobovat samotná manžeta. Příčinou může být také uvolněná upevňovací obruč, poškozené napouštěcí spojení, netěsná hadice, nesprávně zavřené dveře nebo cizí předmět zachycený v těsnicí ploše.

Vlastnosti a základní údaje

• Katalogové číslo BSH: 00361127
• Zkrácené označení: 361127
• Výrobce: B/S/H/
• Typ dílu: manžeta plnicího otvoru
• Určení: vybrané pračky s předním plněním
• Materiál: pryž
• Barva: šedá
• Průměr: přibližně 370 mm
• Hloubka: přibližně 75 mm
• Napouštěcí hrdlo: ano
• Počet odtokových otvorů: 3
• Nahrazené číslo: 11012879
• Obsah balení: 1 dveřní manžeta

Rozměry popisují základní vnější velikost tvarované pryžové součásti. Při měření volně položené manžety může vzniknout menší odchylka způsobená její pružností.

Pro kompatibilitu není rozhodující pouze průměr. Důležitý je celý profil manžety, napouštěcí hrdlo, poloha odtokových otvorů, montážní drážky a návaznost na vanu konkrétní pračky.

Napouštěcí hrdlo

Součástí manžety je konstrukčně vytvořené hrdlo, které navazuje na odpovídající přívod vody nebo oplachovací část pračky.

Při montáži je nutné zkontrolovat:

• správnou orientaci hrdla,
• neporušenost jeho okraje,
• úplné nasazení připojené hadice nebo protikusu,
• správné zajištění spoje,
• zda připojení není zalomené nebo mechanicky namáhané.

Nesprávně připojené napouštěcí hrdlo může způsobit únik vody do vnitřního prostoru pračky, i když je hlavní část manžety nepoškozená.

Tři otvory pro odvod vody

Ve spodní části manžety se nacházejí tři otvory, které pomáhají odvádět vodu z jejího vnitřního záhybu zpět do pracího prostoru.

Otvory musí být při montáži ve správné poloze. Pokud je manžeta otočena nebo zkroucena, voda může zůstávat v záhybu a odtok nemusí fungovat správně.

Při údržbě zkontrolujte, zda otvory neblokují:

• vlákna z prádla,
• vlasy,
• zbytky pracího prostředku,
• drobné předměty,
• usazené nečistoty.

Otvory nečistěte ostrým nástrojem, který by mohl pryž proříznout nebo zvětšit jejich tvar.

Odolnost vůči pracímu prostředí

Manžeta je určena pro kontakt s vodou, pracím roztokem a nečistotami uvolňovanými z prádla. Výrobce ji popisuje jako odolnou vůči mastnotě a zásaditému pracímu prostředí.

Tato vlastnost neznamená odolnost vůči každé chemické látce. Pryž může poškodit například:

• koncentrované rozpouštědlo,
• nevhodný technický čistič,
• ropná látka,
• silně koncentrovaný chemický přípravek použitý v rozporu s návodem pračky,
• dlouhodobý kontakt s ostrým nebo kovovým předmětem.

Nejedná se o těsnění dveřního skla

Díl 00361127 není tenkým obvodovým těsněním vloženým pouze mezi sklo a rám dveří. Jde o velkou pružnou manžetu spojující prací vanu s přední částí spotřebiče.

Dveřní sestava může obsahovat také jiné samostatné součásti, například:

• vnitřní a vnější rám dveří,
• průhledové sklo,
• dveřní závěs,
• zavírací hák,
• elektrický zámek dveří.

Tyto díly nejsou součástí manžety a mají vlastní katalogová čísla.

Nejedná se o těsnění mezi polovinami vany

Manžetu dveří nelze zaměňovat za těsnění spojující jednotlivé části prací vany. Oba díly mají odlišný tvar, umístění i funkci.

Díl 00361127 se nachází v přední části pračky kolem plnicího otvoru a je viditelný po otevření dveří.

Upevňovací obruče nejsou automaticky součástí

Manžeta bývá podle konstrukce pračky připevněna k vaně a čelnímu panelu pomocí odpovídajících obručí, pružin nebo spon.

Oficiální balení je vedeno jako jeden kus manžety. Upevňovací prvky proto považujte za samostatné díly, pokud nejsou u konkrétního dodaného balení výslovně uvedeny.

Před montáží zkontrolujte:

• stav původní vnější obruče,
• stav vnitřní upevňovací obruče,
• pružinu nebo napínací mechanismus,
• montážní drážky na vaně a čelním panelu,
• spoj napouštěcího hrdla.

Zkorodovaný, deformovaný nebo uvolněný upevňovací prvek může způsobit netěsnost i po instalaci nové manžety.

Kontrola před objednáním

Před objednáním ověřte úplné označení pračky a porovnejte původní manžetu s produktovým vyobrazením.

Zkontrolujte zejména:

• úplné označení E-Nr.,
• výrobní index uvedený za lomítkem,
• průměr a hloubku původní manžety,
• polohu a tvar napouštěcího hrdla,
• počet a rozmístění odtokových otvorů,
• profil vnitřní a vnější montážní drážky,
• případné starší číslo 11012879.

Číslo vylisované přímo na pryžové součásti nemusí být objednacím číslem kompletního náhradního dílu. Může jít o číslo výrobní formy nebo interní označení konkrétní části.

Možné příčiny poškození

Manžeta může být poškozena například:

• ostrým předmětem ponechaným v kapse oděvu,
• kostí z podprsenky nebo kovovou částí prádla,
• zipem nebo přezkou zachycenou mezi dveřmi a pryží,
• přetížením bubnu,
• prádlem sevřeným při zavírání dveří,
• nesprávnou montáží nebo zkroucením manžety,
• uvolněnou upevňovací obručí,
• nevhodným chemickým prostředkem,
• dlouhodobým mechanickým třením o buben.

Pokud se původní manžeta prodřela kontaktem s bubnem, před montáží nového dílu zkontrolujte také uložení bubnu, vůli jeho závěsu a správnou polohu prací vany.

Doporučení k montáži

Výměna manžety obvykle vyžaduje částečnou demontáž přední části pračky a správné usazení pryže do několika montážních drážek. Práci by měla provádět osoba se zkušenostmi s opravami elektrických spotřebičů.

Před zahájením:

• odpojte pračku od elektrické sítě,
• uzavřete přívod vody,
• odstraňte zbytkovou vodu podle návodu spotřebiče,
• připravte dostatek prostoru pro bezpečnou manipulaci,
• zdokumentujte polohu původní manžety a jejího napouštěcího hrdla.

Při montáži je důležité:

• určit horní a spodní stranu nové manžety,
• umístit tři odtokové otvory do správné spodní polohy,
• rovnoměrně nasadit vnitřní okraj na prací vanu,
• zkontrolovat, že pryž není zkroucená,
• správně zajistit vnitřní upevňovací prvek,
• připojit napouštěcí hrdlo bez zalomení,
• rovnoměrně nasadit přední okraj do čelního panelu,
• správně namontovat vnější obruč nebo pružinu.

Při montáži nepoužívejte ostrý šroubovák způsobem, který by mohl novou manžetu propíchnout nebo pořezat.

Kontrola po montáži

Po sestavení pračky nejprve zkontrolujte manžetu po celém obvodu.

Ověřte:

• že vnitřní i vnější okraj rovnoměrně sedí v drážce,
• že obě upevňovací obruče drží ve správné poloze,
• že napouštěcí hrdlo je bezpečně připojeno,
• že odtokové otvory směřují dolů,
• že pryž není přehnutá nebo zkroucená,
• že se dveře zavírají bez zachytávání manžety,
• že buben při ručním otočení o pryž nedrhne.

Následně proveďte krátký kontrolní program bez prádla a sledujte prostor kolem dveří, napouštěcího hrdla a spodní části spotřebiče. Při úniku vody pračku ihned vypněte a znovu zkontrolujte montáž.

Čištění a běžná údržba

Po praní zkontrolujte vnitřní záhyb manžety a odstraňte zachycené předměty, vlasy a zbytky nečistot.

Pro běžnou údržbu:

• otřete dostupnou plochu měkkým vlhkým hadříkem,
• vyčistěte spodní záhyb a odtokové otvory,
• odstraňte mince, sponky a další zachycené předměty,
• po praní nechte manžetu přirozeně vyschnout,
• používejte čisticí prostředky schválené výrobcem pračky.

Nepoužívejte ostré nástroje, kovovou drátěnku ani prostředky, které mohou pryž naleptat nebo vysušit.

Kompatibilita

Díl 00361127 je určen pro vybrané automatické pračky s předním plněním podle přesného katalogového přiřazení výrobce.

Žádné konkrétní kompatibilní spotřebiče ani modelové řady zde nejsou vypisovány.

Podobné manžety mohou mít stejný průměr a šedé provedení, ale lišit se profilem, napouštěcím hrdlem, odtokovými otvory a způsobem upevnění.

Rozdíly mohou existovat také mezi jednotlivými výrobními indexy stejného základního označení pračky.

Kompatibilitu je nutné vždy ověřit podle úplného modelového označení E-Nr. a výrobního indexu uvedeného za lomítkem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu manžety podle přesného modelového označení E-Nr. vaší pračky. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00361127 představuje 1 originální šedou pryžovou manžetu dveří pračky B/S/H/.

Manžeta má napouštěcí hrdlo a tři otvory pro odvádění vody.

Výrobce uvádí průměr přibližně 370 mm, hloubku přibližně 75 mm a odolnost vůči mastnotě a pracímu roztoku.

Aktuální díl je veden jako náhrada za originální číslo 11012879.

Přesný druh pryže nebyl ve veřejných oficiálních údajích specifikován. Bez dalšího podkladu proto nelze materiál označit například jako EPDM.

Upevňovací obruče, pružiny, hadice a ostatní montážní součásti nejsou automaticky součástí balení.

Manžetu neobjednávejte pouze podle barvy, průměru nebo fotografie.

Rozhodující je vždy katalogové přiřazení dílu 00361127 ke kompletnímu označení spotřebiče uvedenému na jeho typovém štítku.
