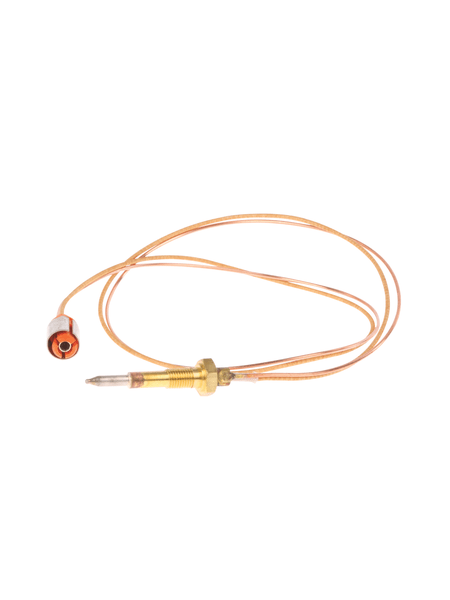

00188489 Termočlánek Wok hořáku k varné desce

Termočlánek wokového hořáku pro plynovou varnou desku Bosch Siemens

Tento termočlánek wokového plynového hořáku je originální náhradní díl s kódem 00188489. Je určen pro vybrané plynové varné desky a sporáky Bosch, Siemens, Neff, Gaggenau, Constructa a Balay podle přesného modelového označení. Termočlánek sleduje přítomnost plamene wokového hořáku a tvoří důležitou součást bezpečnostního systému, který omezuje únik nespáleného plynu při náhodném zhasnutí plamene.

Díl má dvouvodičové provedení se zásuvkovým připojením, celkovou délku přibližně 600 mm a délku snímací hlavice přibližně 38 mm. Nahrazuje starší díly 00612245, 00607597, 00601337 a 00416419.

K čemu slouží a kdy je potřeba výměna?

Snímací konec termočlánku je umístěn v dosahu plamene wokového hořáku. Po zahřátí vytváří malý elektrický signál, který umožňuje bezpečnostnímu plynovému ventilu zůstat otevřený. Pokud plamen zhasne, termočlánek se ochladí, signál zanikne a bezpečnostní ventil uzavře přívod plynu.

Po zapálení hořáku je proto obvykle nutné ovládací knoflík několik sekund podržet, dokud se termočlánek dostatečně nezahřeje. Vadný, znečištěný nebo nesprávně umístěný termočlánek nemusí vytvořit dostatečný signál a hořák po uvolnění knoflíku zhasne.

Výměna tohoto dílu bývá nutná zejména v těchto případech:

• Wokový hořák se zapálí, ale po uvolnění ovládacího knoflíku zhasne.
• Knoflík je nutné držet nezvykle dlouho, aby plamen zůstal hořet.
• Plamen zhasíná i při správně vyčištěném a sestaveném hořáku.
• Snímací hlavice termočlánku je prasklá, propálená nebo silně zkorodovaná.
• Kabel termočlánku je přelomený, skřípnutý nebo tepelně poškozený.
• Elektrická zásuvka nebo vodiče jsou uvolněné či poškozené.
• Termočlánek není možné správně upevnit do držáku hořáku.
• Původní bezpečnostní snímač byl poškozen při demontáži varné desky.

Vlastnosti a výhody

Tento originální náhradní díl B/S/H/ je vyroben podle původních konstrukčních a bezpečnostních požadavků výrobce. Díky tomu:

• Kontroluje přítomnost plamene wokového plynového hořáku.
• Spolupracuje s bezpečnostním ventilem přívodu plynu.
• Pomáhá zabránit úniku nespáleného plynu při zhasnutí plamene.
• Má dvouvodičové provedení se zásuvkovým připojením.
• Celková délka činí přibližně 600 mm.
• Délka snímací hlavice činí přibližně 38 mm.
• U kompatibilních spotřebičů odpovídá původnímu způsobu upevnění a zapojení.
• Nahrazuje díly 00612245, 00607597, 00601337 a 00416419.

Provedení a použití

Díl 00188489 je v katalozích uváděn jako termočlánek wokového hořáku, bezpečnostní snímač plamene, čidlo plamene plynového hořáku, termoelektrická pojistka hořáku, tepelná pojistka přívodu plynu, wok thermocouple, flame failure thermocouple, gas burner thermocouple, Wok-Thermoelement nebo Flammenüberwachung.

Nejedná se o zapalovací elektrodu. Zapalovací elektroda vytváří jiskru potřebnou k zapálení plynu, zatímco termočlánek kontroluje, zda po zapálení zůstává přítomen plamen. Obě součásti mohou být umístěny v blízkosti stejného hořáku, ale mají odlišnou funkci a nejsou vzájemně zaměnitelné.

Nejde ani o běžný termostat nebo teplotní spínač určený k regulaci teploty spotřebiče. Hlavní funkcí termočlánku je bezpečnostní kontrola plamene wokového hořáku.

Související díly

Při problémech s udržením plamene doporučujeme zkontrolovat také stav wokového hořáku, jeho víčka a rozdělovače plamene, zapalovací elektrody, držáku termočlánku, plynové trysky, ovládacího ventilu a bezpečnostního elektromagnetu.

Hořák musí být správně sestavený a jeho otvory nesmějí být ucpané mastnotou nebo zbytky potravin. Pokud plamen nedosahuje ke snímací hlavici termočlánku, nemusí se snímač dostatečně zahřát ani v případě, že je elektricky funkční.

Pokud nový termočlánek závadu neodstraní, může být příčinou poškozený bezpečnostní ventil, elektromagnetická pojistka, nesprávná poloha snímače, nedostatečný plamen nebo závada v připojení.

Doporučení k používání a údržbě

Okolí termočlánku a otvory hořáku pravidelně čistěte od mastnoty, připálených zbytků a dalších nečistot. Před čištěním uzavřete přívod plynu, odpojte spotřebič od elektrické sítě a nechte všechny části zcela vychladnout.

Snímací hlavici čistěte pouze měkkým hadříkem nebo jemným nekovovým kartáčkem. Nepoužívejte hrubé brusné prostředky, ostré nástroje ani nadměrnou sílu. Ohnutí hlavice nebo změna její polohy může způsobit nesprávnou kontrolu plamene.

Po čištění sestavte všechny části wokového hořáku přesně do původní polohy. Nesprávně uložené víčko nebo rozdělovač mohou změnit tvar plamene a zabránit dostatečnému zahřívání termočlánku.

Spotřebič nepoužívejte, pokud je termočlánek poškozený, pokud plamen po uvolnění ovládacího knoflíku nezůstane hořet nebo pokud je cítit plyn.

Doporučení k montáži

Výměna termočlánku je zásahem do bezpečnostního systému plynového spotřebiče a měla by být provedena kvalifikovaným servisním technikem s oprávněním pro práci na plynových zařízeních.

Před zahájením opravy je nutné uzavřít hlavní přívod plynu, odpojit spotřebič od elektrické sítě a ověřit, že jsou všechny části studené. Pro přístup k termočlánku může být nutná demontáž roštu, částí wokového hořáku, horní desky a dalších konstrukčních prvků.

Nový termočlánek musí být veden stejnou trasou jako původní díl. Kabel nesmí být skřípnutý, prudce zalomený ani vedený v kontaktu s horkými nebo pohyblivými částmi. Snímací hlavice musí být upevněna v přesné poloze vůči plameni a elektrické připojení musí být pevné a správně zajištěné.

Po montáži je nutné odborně zkontrolovat těsnost plynových spojů, funkci zapalování, stabilitu plamene a správné uzavření přívodu plynu po zhasnutí hořáku. Těsnost nikdy neověřujte otevřeným plamenem.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu termočlánku podle přesného modelového označení (E-Nr.) a výrobního indexu za lomítkem vaší plynové varné desky nebo sporáku. Díl 00188489 je určen pro wokový hořák pouze u vybraných modelů.

Podobné termočlánky se mohou lišit celkovou délkou, délkou snímací hlavice, počtem vodičů, typem elektrického konektoru, závitem, držákem, zahnutím i montážní polohou. Samotný vzhled nebo přibližná délka proto nejsou dostatečné pro správný výběr bezpečnostního dílu.
