00174049 Sada trysek na zemní plyn k varné desce

Sada 4 trysek pro zemní plyn G20 do plynového sporáku

Tato sada 4 trysek pro zemní plyn je originální náhradní díl a přestavbová sada s kódem 00174049. Je určena pro vybrané plynové a kombinované sporáky nebo varné desky Bosch, Siemens, Neff, Constructa a další kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Sada slouží k osazení plynových hořáků pro provoz na zemní plyn H/E, označovaný jako G20, při připojovacím tlaku 20 mbar. Balení obsahuje 4 kalibrované trysky ve velikostech 72, 97, 97 a 116.

K čemu slouží a kdy je potřeba výměna?

Plynová tryska přesně dávkuje množství plynu přiváděného do jednotlivého hořáku. Velikost otvoru musí odpovídat typu plynu, připojovacímu tlaku a výkonu konkrétního hořáku. Správně zvolené trysky jsou nezbytné pro stabilní plamen, bezpečné spalování a dosažení předepsaného výkonu spotřebiče.

Použití nebo výměna celé sady je potřebná zejména v těchto případech:

• Spotřebič je přestavován na zemní plyn G20 s tlakem 20 mbar.
• Původní trysky odpovídají jinému druhu plynu nebo jinému provoznímu tlaku.
• Některá tryska je mechanicky poškozená, deformovaná nebo má narušený závit.
• Otvor trysky byl poškozen neodborným čištěním drátem, jehlou nebo vrtákem.
• Hořák má po odborném vyčištění stále nesprávný nebo nestabilní plamen.
• Původní trysky byly při opravě zaměněny mezi jednotlivými hořáky.
• Trysky chybějí po předchozí přestavbě spotřebiče na zkapalněný plyn.
• Technik při kontrole potvrdil nesprávné osazení plynových hořáků.

Vlastnosti a výhody

Toto originální příslušenství BSH je vyrobeno podle původních specifikací výrobce. Díky tomu:

• Balení obsahuje kompletní sadu 4 plynových trysek.
• Sada je určena pro zemní plyn H/E – G20 při tlaku 20 mbar.
• Obsahuje trysku velikosti 72.
• Obsahuje dvě trysky velikosti 97.
• Obsahuje trysku velikosti 116.
• Jednotlivé velikosti odpovídají rozdílným výkonům příslušných hořáků.
• U kompatibilních spotřebičů odpovídá závit a kalibrace původnímu provedení.
• Pomáhá zajistit předepsaný přívod plynu a správný obraz plamene.
• Je vhodná pro odbornou přestavbu nebo obnovení původního plynového provedení spotřebiče.

Provedení a použití

Díl 00174049 je v katalozích uváděn jako sada trysek pro zemní plyn, trysky plynových hořáků, sada plynových trysek G20, přestavbová sada na zemní plyn, natural gas nozzle set, natural gas injector kit, Düsensatz Erdgas nebo jeu d’injecteurs gaz naturel.

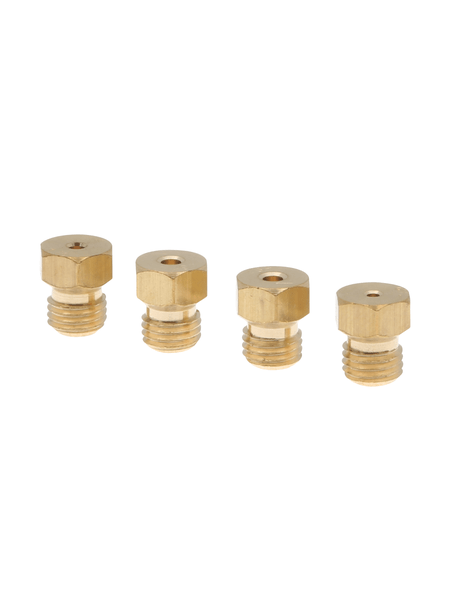

Kompletní sada obsahuje následující čtyři kalibrované trysky:

• 1× tryska 72.
• 2× tryska 97.
• 1× tryska 116.

Číslo vyznačené na trysce zpravidla odpovídá kalibraci jejího otvoru. Každá velikost je určena pro konkrétní typ a výkon hořáku. Trysky proto nelze mezi hořáky libovolně zaměňovat.

Sada je určena pro zemní plyn G20 při tlaku 20 mbar. Není určena pro propan-butan ani pro zemní plyn LL/G25. Pro provedení G25 při tlaku 20 mbar výrobce uvádí samostatnou sadu s kódem 00189074.

Hořáky, korunky a víčka hořáků, směšovací trubice, plynové ventily, těsnění, připojovací armatury ani montážní nářadí nejsou součástí dodávky.

Související díly

Při výměně doporučujeme zkontrolovat také korunky a víčka hořáků, směšovací trubice, zapalovací elektrody, termočlánky, plynové ventily, těsnost rozvodu a správné nastavení minimálního plamene.

Nesprávný plamen nemusí způsobovat pouze tryska. Stejný problém může vzniknout při znečištění otvorů korunky hořáku, nesprávném sestavení hořáku, nízkém nebo vysokém vstupním tlaku, nedostatečném přívodu vzduchu nebo závadě plynového ventilu.

Pokud plamen zhasíná po uvolnění ovladače, bývá vhodné zkontrolovat také termočlánek, jeho polohu vůči plameni a funkci bezpečnostního ventilu.

Při přestavbě mezi různými druhy plynu může být kromě trysek nutná také úprava minimálního výkonu jednotlivých ventilů a změna označení spotřebiče podle pokynů výrobce.

Doporučení k používání a údržbě

Otvory trysek nikdy nečistěte jehlou, drátem, vrtákem ani jiným tvrdým předmětem. I malé zvětšení nebo deformace kalibrovaného otvoru může změnit průtok plynu a způsobit nesprávné spalování.

Korunky a víčka hořáků pravidelně čistěte a po umytí je důkladně osušte. Musí být správně usazené, aby plamen hořel rovnoměrně po celém obvodu.

Správný plamen zemního plynu má být stabilní a převážně modrý. Výrazně žlutý, hlučný, odtrhávající se nebo zhasínající plamen může signalizovat nesprávné osazení, znečištění nebo problém s přívodem plynu.

Při zápachu plynu spotřebič nezapínejte, nepoužívejte elektrické vypínače, uzavřete přívod plynu, vyvětrejte prostor a kontaktujte kvalifikovaného technika nebo pohotovostní službu dodavatele plynu.

Spotřebič nepoužívejte, pokud nebyla po zásahu provedena kontrola těsnosti a spalování.

Doporučení k montáži

Výměna plynových trysek a přestavba spotřebiče na jiný druh plynu musí být provedena odborně způsobilou osobou v souladu s návodem výrobce a platnými předpisy pro plynová zařízení.

Před zahájením práce je nutné uzavřít přívod plynu, odpojit spotřebič od elektrické sítě a ověřit přesný druh plynu i připojovací tlak v místě instalace.

Technik musí podle servisní dokumentace určit, která velikost trysky patří ke každému konkrétnímu hořáku. Trysky 72, 97, 97 a 116 nelze osadit pouze podle jejich vzhledu nebo odhadu velikosti hořáku.

Původní trysky se demontují vhodným klíčem tak, aby nedošlo k poškození jejich hran, závitu nebo tělesa hořáku. Nové trysky se zašroubují rovně a dotáhnou předepsaným způsobem bez použití nadměrné síly.

Po výměně musí technik zkontrolovat těsnost všech dotčených spojů vhodnou schválenou metodou. Ke kontrole úniku plynu se nikdy nesmí používat otevřený plamen.

Následně je nutné ověřit zapalování, stabilitu plamene při maximálním i minimálním výkonu, funkci termoelektrické pojistky a správné spalování na všech hořácích.

Pokud to konstrukce spotřebiče vyžaduje, musí být upraven minimální průtok plynu na ventilech a aktualizován štítek nebo záznam o druhu používaného plynu.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu sady trysek podle přesného modelového označení E-Nr. vašeho sporáku nebo varné desky. Přestože mohou trysky vypadat stejně a používat podobný závit, liší se kalibrací otvoru, použitým druhem plynu, připojovacím tlakem a přiřazením k jednotlivým hořákům.

Díl 00174049 představuje kompletní sadu čtyř trysek pro zemní plyn G20 při tlaku 20 mbar. Obsahuje velikosti 72, 97, 97 a 116. Nejde o jednu samostatnou trysku.

Sada není určena pro propan-butan G30/G31 ani pro zemní plyn LL/G25. Pro zemní plyn G25 při tlaku 20 mbar výrobce uvádí jinou sadu s kódem 00189074.

Samotný vzhled, rozměr závitu nebo počet trysek nejsou pro správný výběr dostačující. Rozhodující je vždy přesné označení spotřebiče, druh plynu, připojovací tlak a servisní dokumentace výrobce.
