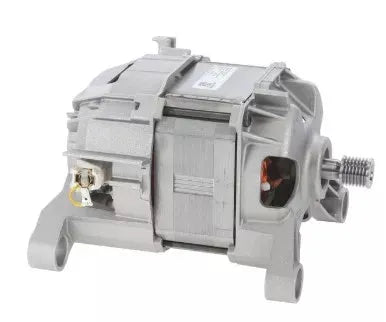

00144797 Motor k pračce

Motor do pračky

Tento motor do pračky je originální náhradní díl BSH s kódem 00144797. Je určen pro vybrané pračky Bosch, Siemens a další katalogově kompatibilní spotřebiče skupiny BSH podle přesného modelového označení E-Nr. Motor zajišťuje pohon bubnu při praní, máchání a odstřeďování. Jedná se o kompletní kolektorový motor s označením 1BA6755-0RA, údajem 570 W a napájením 230–240 V / 50 Hz. Balení obsahuje 1 kompletní motor.

K čemu slouží a kdy je potřeba výměna?

Hlavní motor vytváří mechanický pohyb potřebný k otáčení bubnu pračky. Otáčivý pohyb motoru je prostřednictvím hnacího řemenu přenášen na velkou řemenici bubnu. Elektronika pračky přitom mění rychlost a směr otáčení podle zvoleného programu, množství prádla a aktuální fáze pracího cyklu.

Výměnu motoru může být potřeba zvážit zejména v těchto případech:

• Buben se při praní ani odstřeďování neotáčí, přestože jej lze rukou volně otočit.
• Motor se nerozběhne nebo se po krátkém pokusu zastaví.
• Buben se otáčí trhavě, nepravidelně nebo pouze jedním směrem.
• Pračka nedosahuje požadovaných otáček při odstřeďování.
• Motor vydává neobvyklé mechanické, drhnoucí nebo hučivé zvuky.
• V prostoru motoru vzniká nadměrné jiskření, zápach spáleniny nebo kouř.
• Je poškozený komutátor, vinutí, hřídel, uložení motoru nebo elektrický konektor.
• Motor má elektrický zkrat, přerušené vinutí nebo nevyhovující izolační stav.
• Pračka opakovaně hlásí závadu pohonu nebo regulace otáček a diagnostika potvrdila vadný motor.
• Těleso motoru nebo jeho upevňovací části byly mechanicky poškozeny.

Stejné příznaky však může způsobit také opotřebení uhlíků, spadlý nebo přetržený hnací řemen, vadná kabeláž, závada snímání otáček, zablokovaný buben nebo porucha výkonové elektroniky. Před objednáním kompletního motoru je proto vhodná odborná diagnostika.

Vlastnosti a výhody

Tento originální náhradní díl BSH je vyroben podle specifikací výrobce. Díky tomu:

• Zajišťuje pohon bubnu při praní, máchání a odstřeďování.
• Umožňuje měnit rychlost a směr otáčení podle pokynů elektroniky pračky.
• Odpovídá původnímu způsobu mechanického upevnění u kompatibilních spotřebičů.
• Má elektrické připojení určené pro katalogově přiřazené modely.
• Jedná se o kolektorový motor pracující s uhlíky, nikoli o bezuhlíkový invertorový motor.
• Na motoru se může nacházet označení 1BA6755-0RA a výrobní číslo 9000252990.
• Na štítku motoru je uváděno napájení 230–240 V / 50 Hz a výkonový údaj 570 W.
• Uváděné maximální otáčky motoru jsou přibližně 13 500 min⁻¹.
• Motor má podle technických údajů prodejců 6 elektrických kontaktů.
• Nahrazuje starší originální díly 00144901 a 00141875.
• Dodává se jako 1 kompletní motor.

Provedení a technické parametry

Díl 00144797 je v katalozích uváděn jako motor pračky, hnací motor, Motor Assembly, washing machine motor nebo Motor 1200, UM/AC, 1BA6755-0RA. Některé katalogy používají také označení související s uhlíkovým systémem motoru.

• Typ dílu: hlavní hnací motor pračky
• Provedení: kolektorový motor s uhlíky
• Označení motoru: 1BA6755-0RA
• Výrobní označení: p/N 9000252990
• Napájecí napětí: 230–240 V
• Frekvence: 50 Hz
• Výkonový údaj: 570 W
• Uváděné maximální otáčky: přibližně 13 500 min⁻¹
• Počet elektrických kontaktů: 6
• Uváděný průměr hřídele: přibližně 20,6 mm
• Izolační třída podle označení: 155
• Pracovní režim podle označení: S3 72 %

Orientační rozměry uváděné odbornými prodejci jsou přibližně 210 × 195 × 130 mm. Tyto rozměry mohou záviset na způsobu měření a nesmějí být použity jako jediný podklad pro ověření kompatibility.

Motor je upevněn pod prací vanou. Na jeho hřídeli je vytvořen prostor pro vedení hnacího řemenu, který přenáší pohyb na řemenici bubnu. Motor je současně propojen s kabelovým svazkem a řídicí elektronikou pračky.

Jedná se o samostatnou motorovou sestavu. Hnací řemen, řemenice bubnu, kabelový svazek, upevňovací šrouby, výkonový modul a další části pračky nejsou součástí dodávky, pokud nejsou výslovně uvedeny v nabídce.

Související díly

Před výměnou kompletního motoru doporučujeme zkontrolovat zejména stav uhlíků, komutátoru, hnacího řemenu, řemenice bubnu, elektrických konektorů a kabelového svazku.

Pokud se motor nerozběhne, nemusí být vadná celá motorová sestava. U kolektorových motorů bývají častou příčinou opotřebené uhlíky, které lze u některých provedení vyměnit samostatně.

Při výběru samostatných uhlíků je nutné ověřit výrobce a přesné označení namontovaného motoru. Pod jedním E-Nr. pračky se mohou podle výrobní série vyskytovat odlišné motory a různé typy uhlíků.

Pokud motor běží, ale buben se neotáčí, zkontrolujte hnací řemen a řemenici bubnu. Řemen může být uvolněný, sklouznutý, vytahaný nebo přetržený.

Pokud pračka nepravidelně mění otáčky, zastavuje se nebo hlásí závadu pohonu, prověřte také snímání otáček, kabeláž a výkonovou část řídicího modulu.

Obtížné otáčení bubnu může způsobit cizí předmět mezi bubnem a vanou, poškozená ložiska nebo jiná mechanická závada. Dlouhodobý provoz se zablokovaným bubnem může poškodit nový motor i elektroniku.

Před montáží nového motoru zkontrolujte také okolí prací vany. Únik vody na motor, konektory nebo kabeláž musí být odstraněn ještě před uvedením pračky do provozu.

Doporučení k používání a údržbě

Nepřekračujte maximální množství prádla uvedené výrobcem pračky. Opakované přetěžování zvyšuje mechanické a tepelné namáhání motoru, řemenu i ložisek.

Rozměrné kusy prádla vkládejte rovnoměrně a nepřeplňujte buben. Výrazná nevyváženost může bránit dosažení odstřeďovacích otáček a nadměrně zatěžovat celý pohon.

Při neobvyklém zápachu, silném jiskření, kouři nebo výrazném mechanickém hluku pračku okamžitě vypněte a odpojte od elektrické sítě.

Motor neoplachujte vodou ani na něj nepoužívejte čisticí prostředky. Jde o elektrickou součást, která musí zůstat suchá.

Pravidelně řešte jakýkoliv únik vody z vany, čerpadla, hadic nebo těsnění. Voda pronikající do prostoru motoru může způsobit korozi, zkrat nebo úraz elektrickým proudem.

Nepokračujte v provozu pračky s prokluzujícím řemenem, zablokovaným bubnem nebo silně opotřebenými ložisky.

Vnitřní elektrické části motoru nejsou určeny k běžné uživatelské údržbě. Kontrolu vinutí, izolačního stavu a regulace otáček přenechte kvalifikovanému technikovi.

Doporučení k montáži

Výměna motoru představuje zásah do elektrické a mechanické části pračky. Montáž by měl provést kvalifikovaný servisní technik.

Před zahájením opravy pračku vypněte, vytáhněte síťovou zástrčku a uzavřete přívod vody. Spotřebič musí být zajištěn proti převrácení nebo nečekanému pohybu.

Před odpojením motoru zaznamenejte správnou polohu konektorů, kabelových úchytů, hnacího řemenu a upevňovacích prvků.

Zkontrolujte, zda konektor ani vodiče nejsou přehřáté, zoxidované, uvolněné nebo mechanicky poškozené. Poškozenou kabeláž je nutné opravit před připojením nového motoru.

Po upevnění motoru musí být hnací řemen správně usazen v drážkách hřídele motoru i řemenice bubnu. Řemen nesmí být překroucený ani vedený mimo pracovní plochu.

Před zapojením pračky ručně otočte bubnem a zkontrolujte plynulý chod řemenu, správné vedení a dostatečnou vůli všech pohyblivých částí.

Po montáži musí technik provést kontrolu elektrického zapojení, ochrany před úrazem elektrickým proudem a bezpečný zkušební provoz bez prádla.

Upozornění před objednáním

Před objednáním si prosím ověřte kompatibilitu motoru podle přesného modelového označení E-Nr. vaší pračky. Rozhodující je také výrobní index uvedený za lomítkem.

Díl 00144797 představuje 1 kompletní hnací motor pračky. Nejedná se pouze o samostatný pár uhlíků.

Originální díl 00144797 je výrobcem uváděn jako náhrada starších kódů 00144901 a 00141875. Přesto je vždy nutné ověřit katalogové přiřazení ke konkrétnímu E-Nr. spotřebiče.

Hnací řemen, řemenice, kabeláž, výkonový modul, upevňovací materiál a další součásti pračky nejsou automaticky součástí dodávky.

Podobné motory se mohou lišit výkonem, otáčkami, konektorem, počtem kontaktů, tvarem držáků, délkou hřídele, provedením řemenice i způsobem snímání otáček.

Samotná podobnost podle fotografie, rozměrů, výkonu 570 W nebo označení na motoru proto není pro správný výběr dostačující. Rozhodující je vždy katalogové přiřazení dílu ke kompletnímu označení pračky uvedenému na typovém štítku.
